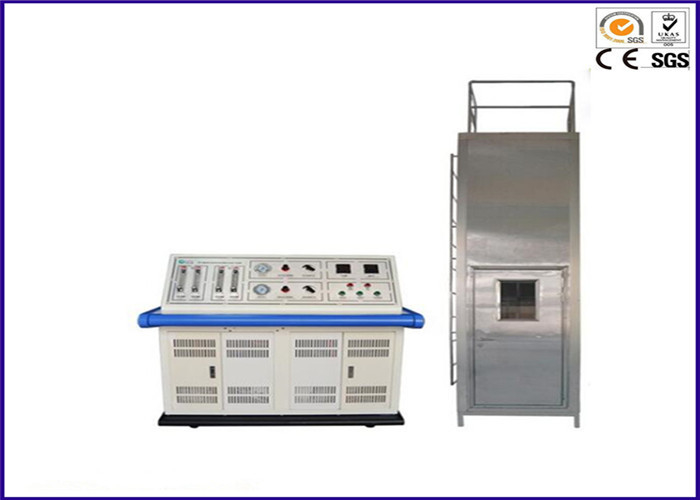

O fogo vertical ajuntado do equipamento de testes do cabo/fio espalhou EN 50399 do verificador UL1685

Equipamento de testes vertical ajuntado UL1685 da propagação do fogo do cabo e do fio, EN 50399

Aplicação do produto:

O verificador vertical ajuntado da propagação do fogo do cabo e do fio é usado para detectar montado verticalmente sob condições especificadas para a chama vertical espalhada inibindo a capacidade do cabo ou do cabo de fibra ótica do pacote. De acordo com IEC60332-3-10: 2000

Padrões:

IEC60332-3-10: 2000, UL1685, EN 50399, GB/T18380. (31-36) — 2008

Parâmetros técnicos:

1. Dimensões internas da câmara de aço inoxidável do teste: 1.000 (W)×2,000 (D) ×4,000 (H) milímetro, suplementado com o material isolado de lãs minerais

2. Na seção mais baixa da câmara do teste, há uns 800 (W) X.400 (D) fez sob medida o furo na posição de 150mm da parte anterior da câmara para fornecer o ar

3. Furo de exaustão da parte superior: 300 (W) ×1, 000 (D) milímetros

4. Dimensões de aço inoxidável largas da escada: 500 (W) ×3, 500 (H) milímetro; quantidade: 1

5. Dimensões de aço inoxidável padrão da escada: 800 (W) ×3, 500 (H); quantidade: 1

6. Dois grupos de dispositivos padrão do queimador de propano da borda

7. Dois grupos de dispositivos de mistura do gás do Venturi

8. Dispositivo do calibre de pressão e da válvula de diminuição da pressão, que pode ajustar a pressão do propano e de ar a 0,1 MPa

9. Rotameter: usado para ajustar e ajustar o fluxo do gás

10. Há uma escada e um corrimão de aço no corpo da câmara, que é conveniente para que o usuário teste na parte superior

11. Equipado com uma válvula de bola, de modo que o suprimento de ar possa ser fechado manualmente

12. Ajuste o tempo do teste da chama automaticamente, e até lá o suprimento de ar pode ser eliminado automaticamente

13. Pares termoelétricos montados de K dentro da câmara, indicando a temperatura interna

14. Com fogo forçado - extinguindo o dispositivo

15. Dispositivo de levantamento automático

Especificações:

Dimensões externos do armário ardente: 1120 (W) ×2195 (D) ×5077 (H) milímetro

Dimensões externos do armário de controle: 1280 (W) ×770 (D) ×1200 (H) milímetro

Fonte de alimentação: C.A. 220V, 50/60Hz, 2A

Fonte de ar: propano e ar (preparados por usuários)
