Descrição:
Este método de teste é usado para medir o fluxo radiante crítico de sistemas de revestimento de piso montados horizontalmente expostos a uma fonte de ignição em chamas em um ambiente de calor radiante graduado, dentro de uma câmara de teste. Ele também pode ser usado para medir este mesmo fluxo radiante crítico para isolamento de piso de sótão de celulose exposto. Adequado para todos os tipos de materiais de piso. Tais como: carpetes têxteis, madeira macia, madeira, borracha e pisos de plástico e material de spray para pisos. O aparelho pode ser reagido ao desempenho de combustão de pisos, incluindo o uso de um substrato, material de suporte, material de suporte ou outras alterações nos materiais de piso que provavelmente afetarão os resultados do teste, que é usado para testar e descrever sob condições controladas em laboratório, características de combustão em lojas para o calor de reação do material ao fogo.
| Nº. |
Item |
Especificação |
| 1 |
Fonte de Alimentação |
AC 220V, 50Hz |
| 2 |
Potência Total |
2KW |
| 3 |
Temporizador |
Precisão de temporização< 1s/h |
| 4 |
Faixa de Medição de Fluxo de Calor |
(0–15) kW/m² |
| 5 |
Precisão do Medidor de Fluxo de Calor |
±0,2 kW/m² |
| 6 |
Precisão do Medidor de Fluxo de Calor |
< ±3% |
| 7 |
Faixa de Medição de Temperatura de Radiação Térmica |
400–600 °C, precisão ±0,5 °C |
| 8 |
Erro de Temperatura do Corpo Negro |
±5 °C |
| 9 |
Velocidade de Exaustão |
(2,5 ± 0,2) m/s |
| 10 |
Capacidade de Exaustão |
(39–85) m³/min |
| 11 |
Tamanho do Painel Radiante Refratário Poroso |
300 mm × 450 mm, capacidade de alta temperatura de aprox. 900 °C |
| 12 |
Termopar |
Termopar blindado de aço inoxidável tipo K, diâmetro de 3,2 mm |
| 13 |
Requisitos de Distribuição de Fluxo de Calor |
A 200 mm: (9,1 ± 0,4) kW/m²
A 400 mm: (5,0 ± 0,4) kW/m²
A 600 mm: (2,4 ± 0,2) kW/m² |
| 14 |
Gás de Combustão |
Propano (fornecido pelo cliente) |
| 15 |
Taxa de Fluxo de Gás de Combustão |
(0,026 ± 0,002) L/S |
| 16 |
Queimador de Combustão |
Diâmetro externo Ø10mm, diâmetro interno Ø6mm, tubo do queimador com 35 furos de Ø0,7mm |
| 17 |
Altura da Chama |
60–120 mm ajustável |
| 18 |
Sistema de Ignição |
Ignição eletrônica de alta tensão |
| 19 |
Sistema de Exaustão Potente |
Equipado com um ventilador de exaustão potente; o sistema inicia automaticamente o ventilador de exaustão para exaustão externa após a conclusão do teste |
Padrão:
GB / T11785 "medição de desempenho de combustão de pisos - uma fonte de calor radiante"
ISO9239-1: 2002 "desempenho de combustão de pisos Parte 1-o desempenho de combustão é determinado com recurso de calor radiante"
ASTM E648: Método de Teste Padrão para Fluxo Radiante Crítico de Sistemas de Revestimento de Piso Usando Calor Radiante
ASTM E970: Método de Teste Padrão para Fluxo Radiante Crítico de Isolamento de Piso de Sótão Exposto Usando uma Fonte de Energia de Calor Radiante
NFPA 253: Método de Teste Padrão para Fluxo Radiante Crítico de Sistemas de Revestimento de Piso Usando uma Fonte de Energia de Calor Radiante

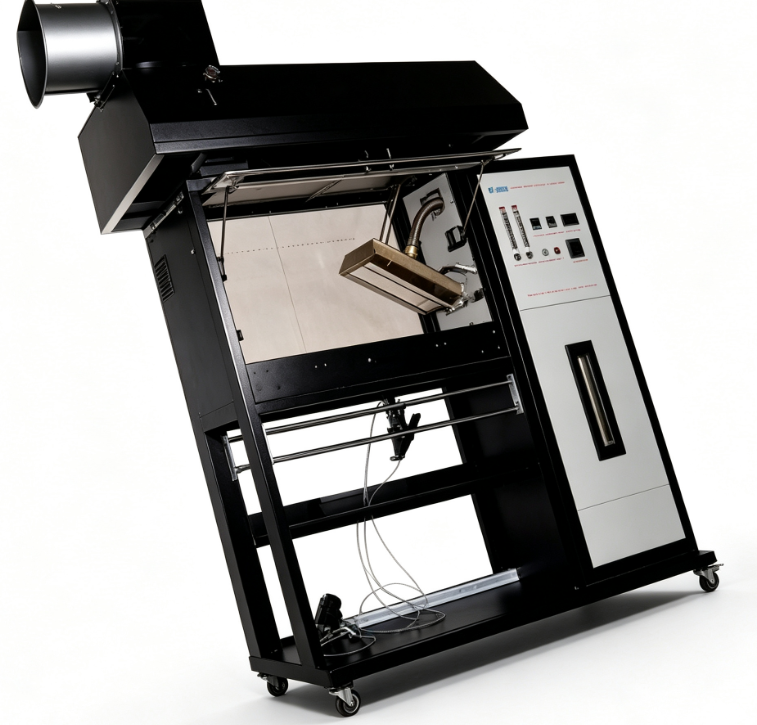

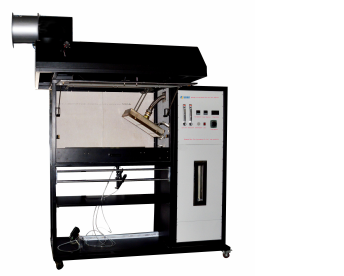

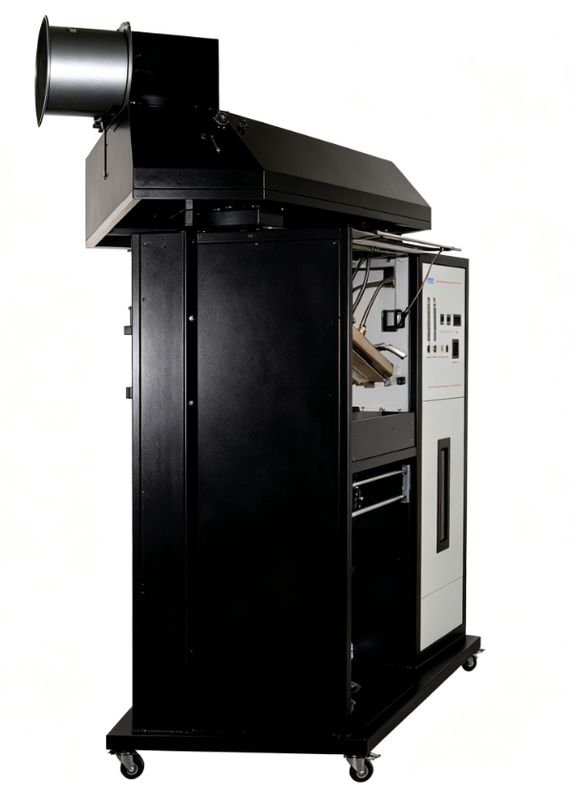

Estrutura:
1. O aparelho é composto por câmara de combustão e caixa de controle;
2. Tamanho da câmara de combustão: C1420 * L1200 * A2300 (mm);
3. Dimensão externa: C2530 * L1270 * A2700mm (incluindo gabinete elétrico);
4. Material da caixa de controle / câmara de combustão: aço inoxidável 304 de alta qualidade (e = 1,2 mm), usinagem CNC, formato circular agradável;
5. Lanterna: fabricada por nossa empresa, material de aço inoxidável 304, em total conformidade com os padrões GB / T11785;
6. Outras peças mecânicas são feitas de aço inoxidável 304 ou material A3 com revestimento mais espesso, anticorrosivo e à prova de ferrugem.
