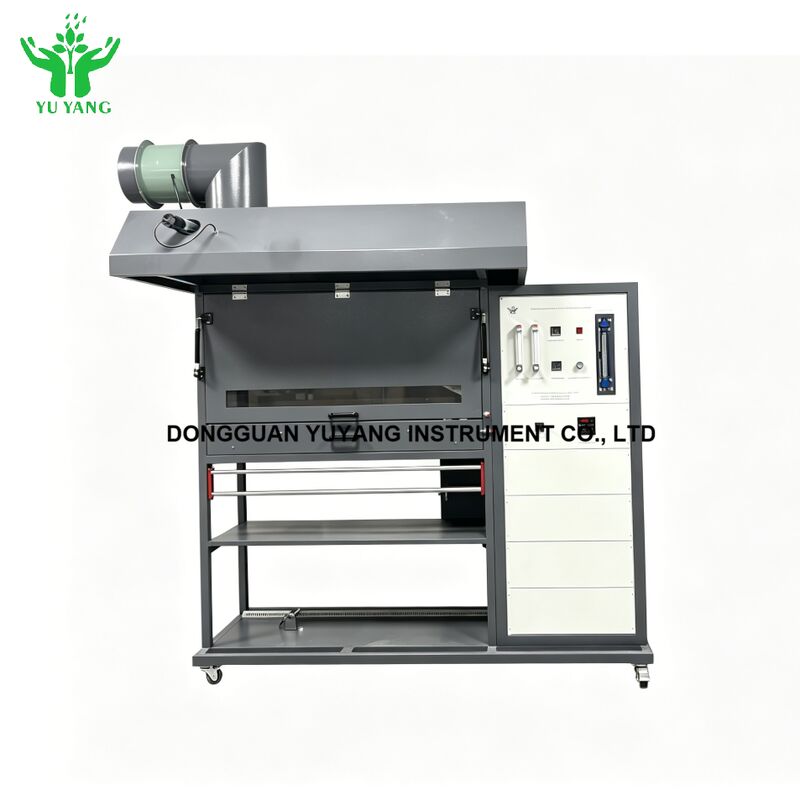

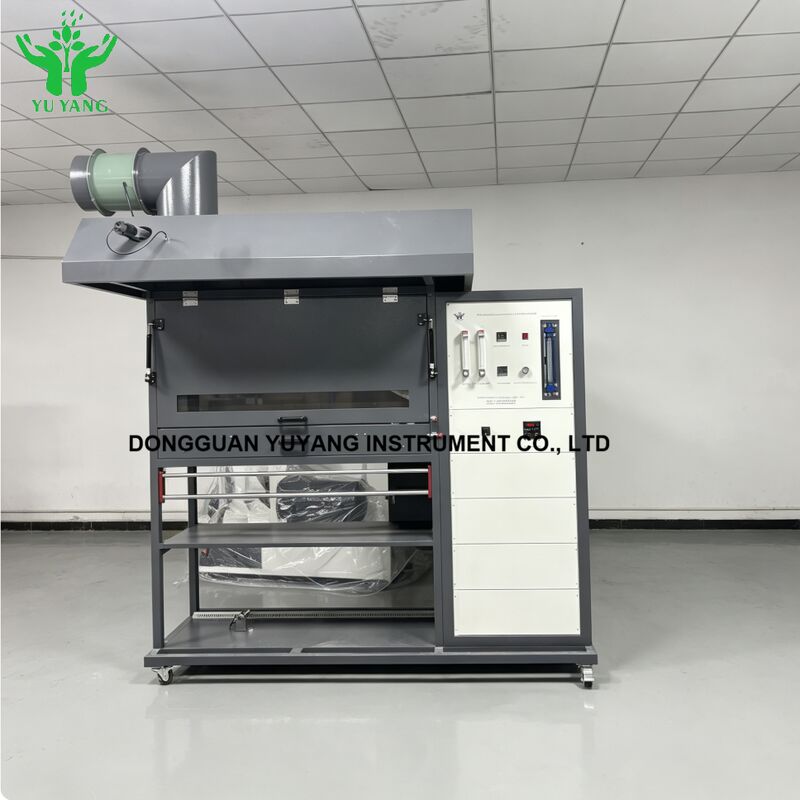

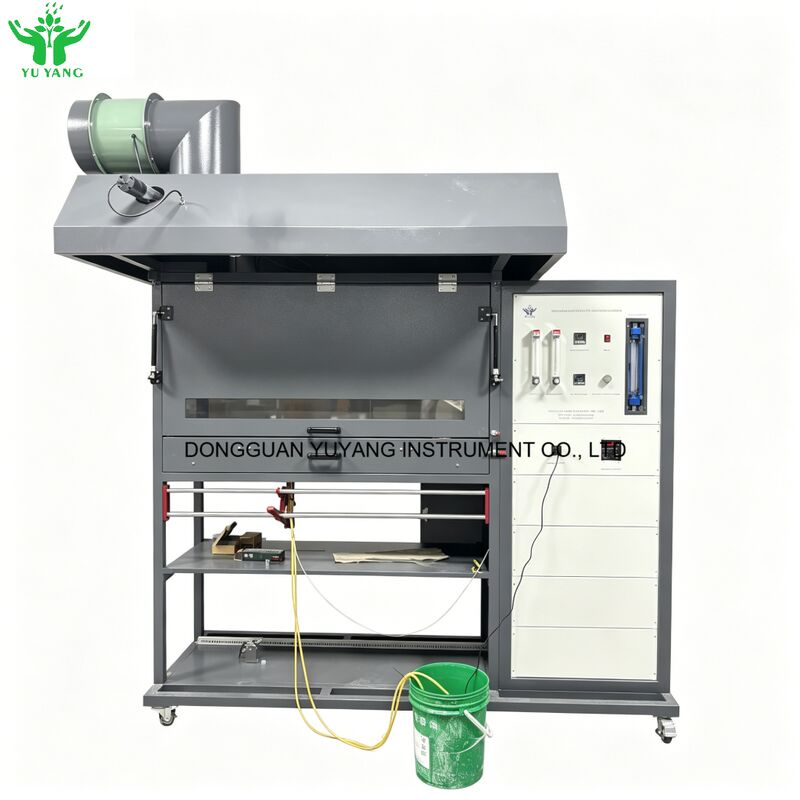

YUYANG Aparelho de ensaio de painéis radiantes de pavimentos ISO 9239-1 e ASTM E648
Descrição:
Testador de painéis radiantes de pavimentos (ISO 9239,Tester de painel radiante de piso) é um método de ensaio que reflete formalmente a propagação da chama sobre o piso material condição back- projecto quando fie sobre o edifício ocorreu em compartimento ou sala adjacente, ou gás de alta temperatura irradiado para a superfície do piso um calor de radiação quente acumulado na parte superior do meio durante um incêndio em um estágio inicial de crescimento.
Padrão:
ISO 9239-1: Reacção aos ensaios de incêndio para pavimentos - Parte 1: Determinação do comportamento de queima utilizando uma fonte radiante
ISO 9239-2: Reacção a ensaios de incêndio para pisos - Parte 2: Determinação da propagação da chama a um nível de fluxo de chapéu de 25kW/m2
ASTM E 648: Método de ensaio padrão para fluxo radiante crítico de um sistema de revestimento de piso que utilize uma fonte de energia térmica radiante
Estrutura:
1A estrutura da máquina é constituída por duas partes: uma câmara de combustão e uma câmara de controlo.
2- Dimensões da câmara de combustão: cerca de L1420*W1200*H2300 (mm).
3Material da câmara de controlo/câmara de combustão: chapa de aço inoxidável 304 # de alta qualidade, processamento por máquina CNC.
4. Blowtorch: Cumprir plenamente os requisitos da GB/T 11785.
5As outras partes mecânicas são fabricadas em aço inoxidável 304 ou aço 45o, anti-corrosivo e anti-ferrugem.
Características:
1A câmara de ensaio resultante é isolada com placas de isolamento de silicato de cálcio e dispõe de uma janela de observação resistente à temperatura.
2O conjunto de suporte da amostra de aço inoxidável é montado numa plataforma deslizante para permitir o carregamento seguro e fácil da amostra de ensaio.
3O calor radiante é aplicado através de um painel a gás, inclinado a 30o, e dirigido a uma amostra de revestimento de piso montada horizontalmente.
4O painel radiante gera uma distribuição de fluxo de energia radiante que varia de um máximo nominal de 10,9 kW/m2 a um mínimo de 1,1 kW/m2.
5Exemplar de calibração simulado com suporte, medidor de fluxo de calor calibrado e montagem.
6A distância queimada até à extinção da chama é atingida e convertida, por calibração, num fluxo radiante crítico equivalente, em kW/m2.
7- Fluxímetro de calor: faixa 0 ~ 50 kW/m2; Emissividade da superfície: ε=0,95±0.05.
8Um sistema de medição de fumo, de acordo com a norma DIN 50055, é montado numa armação separada no reservatório de escape.
9- Estaca de controlo para facilitar a utilização, permitindo a observação do aparelho e dos comandos durante a configuração e calibração do equipamento.
10Tem a função de ignição automática do painel radiante e um corte de segurança.
Área de aplicação:
O dispositivo de ensaio do fluxo térmico radiante dos pavimentos destina-se a pavimentar materiais colocados horizontalmente e expostos a um campo de radiação térmica inclinado com uma pequena chama; vários materiais de pavimentos, tais como:tapetes têxteis, tábuas de cortiça, tábuas de madeira, chapas de borracha e pisos de plástico e materiais de spray.
Parâmetros técnicos:
|
Potência máxima de funcionamento
|
5 kW
|
|
Precisão do tempo
|
< 1s / h
|
|
Faixa de medição do fluxómetro de calor
|
(0-15) Kw / m2; (fluxo de calor de propriedade do cliente)
|
|
Erro de temperatura corporal preta
|
± 5 °C;
|
|
Velocidade de fumo
|
(2,5 ± 0,2) m / s
|
|
Capacidade de fumo
|
(39-85) m3 / min
|
|
Tamanho da placa de radiação refratária porosa
|
300 mm × 450 mm, com capacidade de alta temperatura de cerca de 900 °C;
|
|
Termócopo
|
de diâmetro de 3,2 mm, termocouple blindado de aço inoxidável tipo K
|
|
Tocha acesa
|
Diâmetro ¢ 10 mm Diâmetro ¢ 6 mm, tubo de pulverização no orifício de 35 ¢ 0,7 mm
|
|
Altura da chama
|
60 ~ 120 mm ajustável
|
|
Sistema de ignição
|
ignição electrónica de alta tensão
|
|
Tamanho da caixa de queima
|
L1420 * W1200 * H2300 (mm)
|
|
Sistema de escape forte
|
A máquina está equipada com um ventilador forte.
|
