Fornalha de Teste de Resistência ao Fogo Vertical para Construção e Materiais ISO 834 / BS 476
Equipamento de Teste de Inflamabilidade de Resistência ao Fogo Vertical em Grande Escala
Descrição Geral
Fornalha de Teste de Resistência ao Fogo Vertical em Escala Real projetada para empregar combustíveis líquidos ou gasosos e capaz de aquecer elementos separadores verticais em uma face.
Os revestimentos da fornalha consistem em materiais refratários com densidades inferiores a 1000 kg/m³, constituindo mais de 70% da área de superfície exposta internamente.
Construído sob medida para fornecer condições de exposição ao fogo em relação à exposição térmica e pressão, em conformidade com as normas CEN, ISO e IMO.

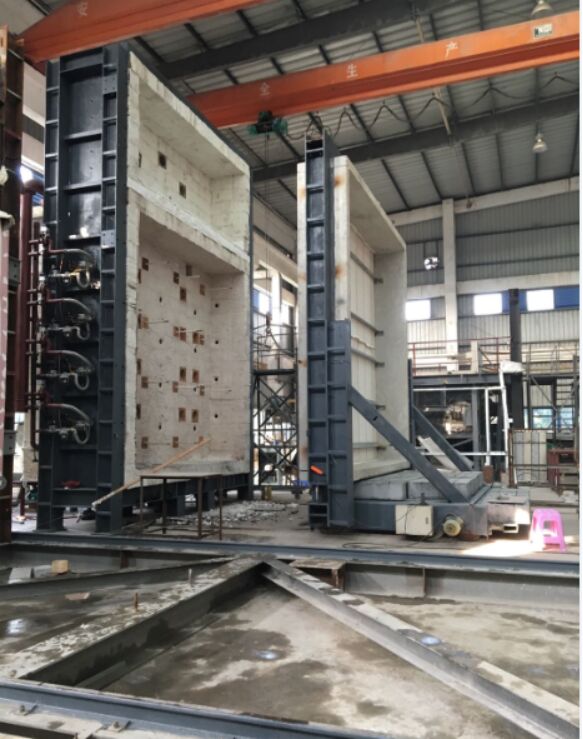

Dimensões internas mínimas da câmara: 4000 mm de largura × 3000 mm de altura × 1000 mm de profundidade. Esta fornalha de teste de resistência ao fogo em escala real é construída na fábrica em unidades modulares e enviada em contêineres HC de 40 pés. As unidades modulares são montadas sobre uma base sólida preparada pelo cliente após a chegada.

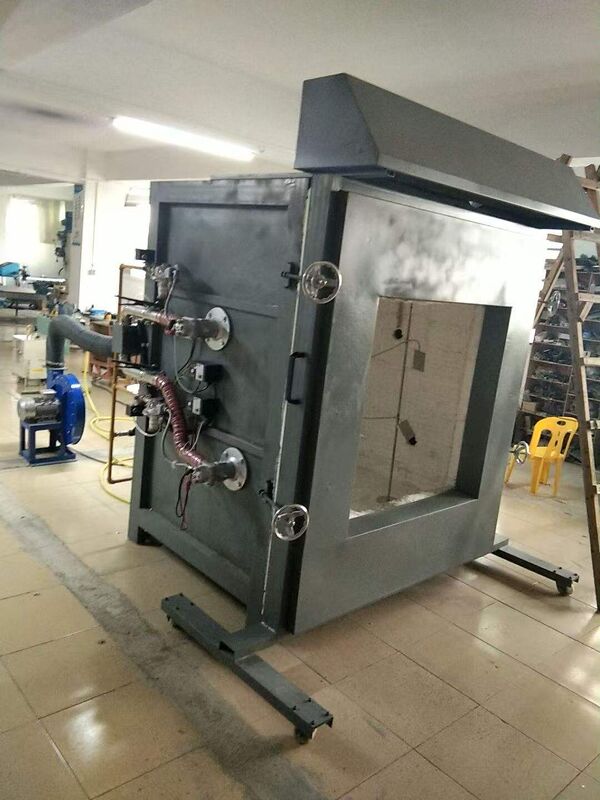

Carcaça de Aço da Fornalha
Construída com perfis e chapas de aço estrutural projetados para uso robusto. As chapas de aço são reforçadas com perfis C, vigas I e perfis de aço para contrariar a distorção estrutural devido ao calor, especialmente em torno das aberturas para queimadores, termopares, sondas de pressão e visores.

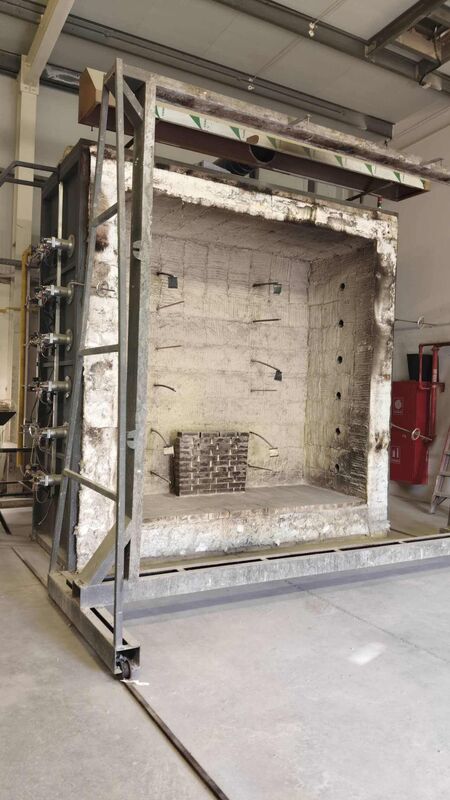

Placas de ferro fundido são aparafusadas na face externa frontal para fornecer uma superfície de montagem forte para a estrutura de contenção da amostra de teste. Quatro conjuntos de grampos de rolo autotravantes permitem que a estrutura de contenção da amostra de teste se fixe firmemente à frente da fornalha.

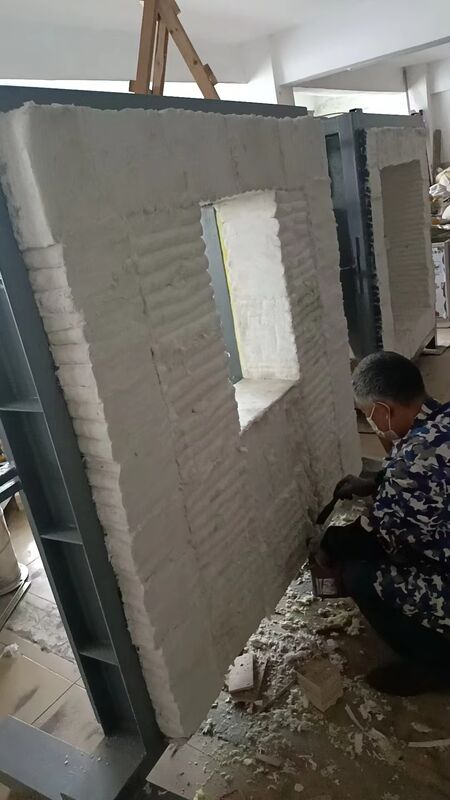

Isolamento da Fornalha

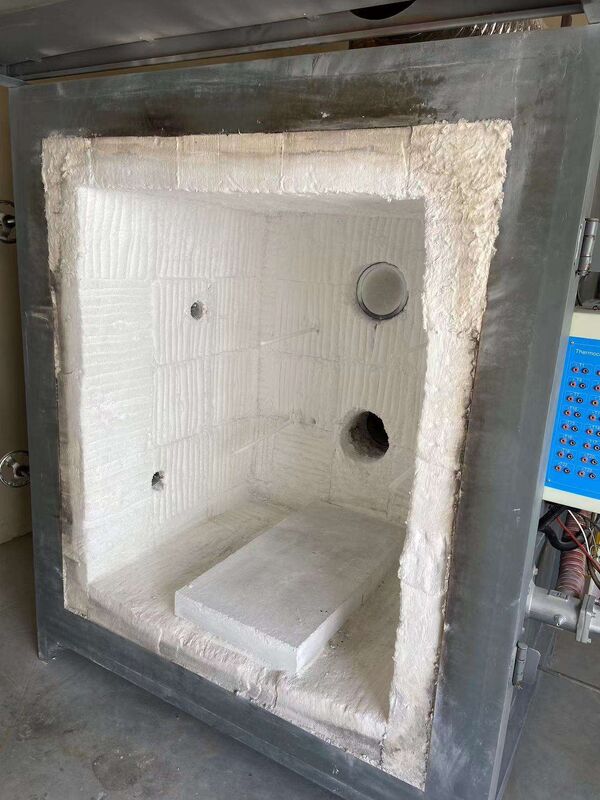

O revestimento refratário compreende tijolos refratários isolantes classificados a 1430°C com densidade de 900 kg/m³ na face quente, apoiados por isolamento de fibra na face fria. A 1200°C, a temperatura da carcaça externa permanece abaixo de 75°C duas horas após o início do teste de fogo.
Blocos pré-moldados de alta temperatura feitos de material refratário moldável reforçado com fibra, classificado a 1600°C, são instalados ao longo do perímetro da abertura da fornalha para suportar a abrasão constante da estrutura da amostra de teste.
Quatro visores na parede traseira da fornalha proporcionam visibilidade completa da amostra de teste durante o teste de fogo. Cada conjunto de visor possui uma placa de vidro de quartzo transparente alojada em um invólucro isolado e resfriado a ar para evitar perda de calor.
A abertura de exaustão da fornalha e a saída de gases de combustão contendo o damper são revestidas com isolamento de fibra cerâmica de baixa massa térmica (densidade de 128 kg/m³). Todos os materiais refratários suportam aquecimento e resfriamento cíclicos.
Normas de Conformidade
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (B-C) - UL 263 - UL 1709 - UL10 (B-C) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
Função de Teste

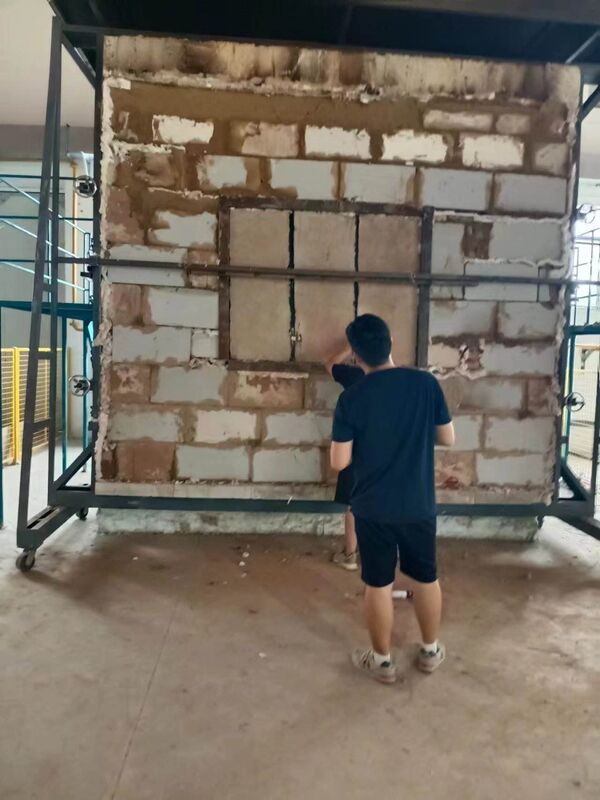

As amostras são expostas a condições de alta temperatura e pressão para avaliar a capacidade de suporte de carga, integridade e desempenho de isolamento dentro de prazos especificados.
Especificações
| Estrutura e Tamanho da Fornalha de Teste | |
|---|
| Fornalha vertical | 1,5×2,1×1m (L×A×P) |
| Tamanho máximo da amostra | 1×1m (L×A) |
| Fornecimento de Tensão | CA 380V ±10%, 50Hz |
| Potência | Saída de 300KW (compatível com ISO9705) |
| Sistema de Queimador | |
|---|
| Fluxo de gás | 0-100 m³/h |
| Pressão máxima de gás | 3000Pa |
| Fluxo de ar | 5000m³/h |
| Pressão máxima de ar | 4000Pa |
| Precisão do Dispositivo de Teste | |
|---|
| Temperatura da fornalha | ±15°C |
| Temperatura interna da amostra | ±10°C |
| Temperatura de retrocesso da amostra | ±4°C |
| Faixa de tempo | |
|---|
| 0-300 minutos, precisão | <±1s |
Requisitos Funcionais
- Faixa de temperatura da água de resfriamento: 10-30°C
- Fluxo de água de resfriamento: >10L/hora
- Faixa de teste: 50 kW/m²
- Tempo de reação: <250ms (63%)
- Valor máximo mensurável: 150% da faixa
- Faixa espectral: até 50.000nm
- Sinal de saída: >5mV na faixa de trabalho
- Perspectiva: 180 graus
- Emissividade: >0,95
