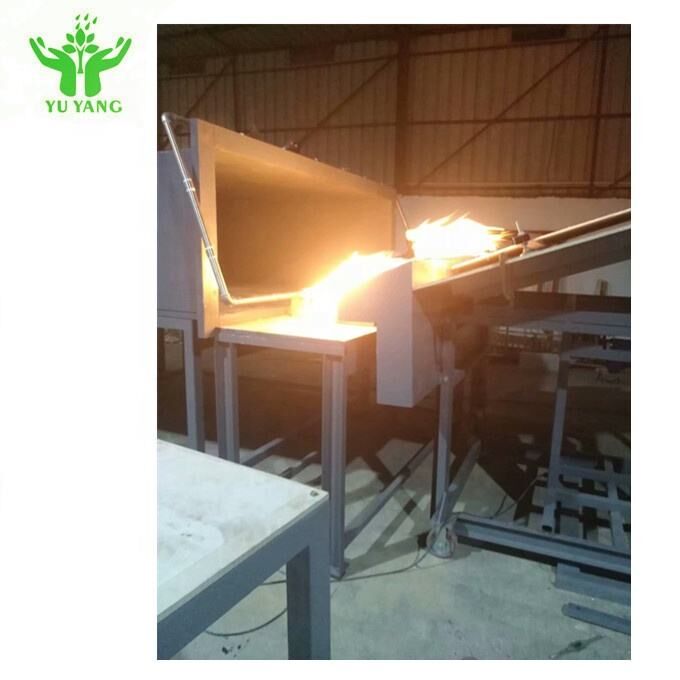

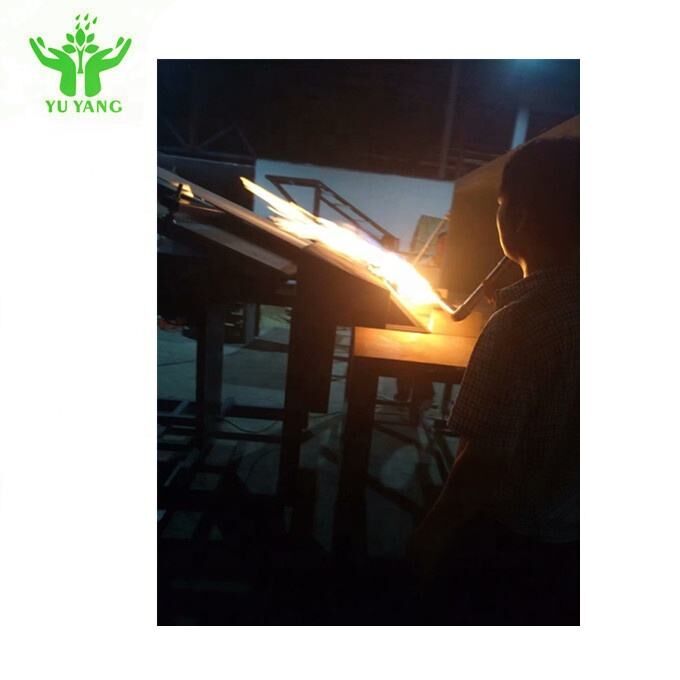

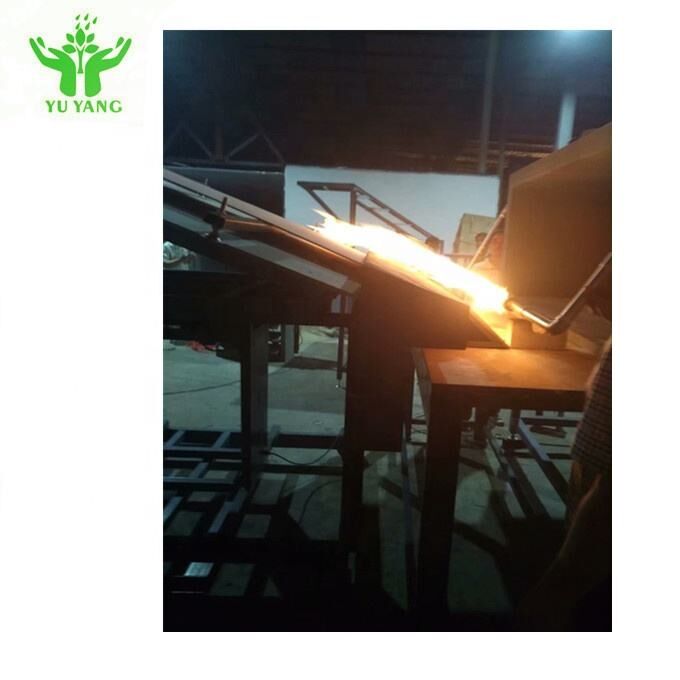

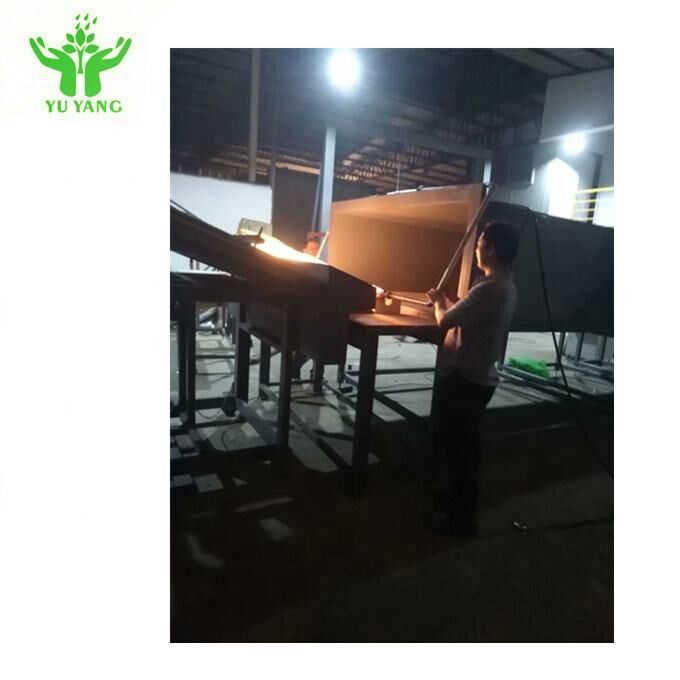

Equipamento de ensaio de incêndio Máquina de ensaio de propagação de chama e marca de queima de células solares

A máquina de ensaio da propagação da chama e da marca de queima da célula solar foi concebida e desenvolvida com base nas normas UL 1730 e IEC 61730-2.Este instrumento simula condições reais para avaliar o desempenho resistente ao fogo dos componentes do telhado, avaliando amostras nos níveis A (1,82m), B (2,4m) e C (3,9m).

• UL 1730: Monitores e acessórios de detectores de fumaça para unidades de habitação individuais de residências multifamiliares e quartos de hotel/motel
• UL 790: Métodos de ensaio normalizados para ensaios de incêndio de revestimentos de telhados
• IEC 61730-2 Anexo A: Ensaios de incêndio, de propagação da chama e de queima
• ASTM E 108-04: Métodos de ensaio normalizados para ensaios de incêndio de revestimentos de telhados
• KS C IEC 61730-2 Anexo A: Ensaio de resistência ao fogo, ensaio de propagação da chama e ensaio de queima

• Materiais de revestimento de telhado de compensado: 1.300 ((W) × 1.000 ((D) × 120 ((H) mm para instalação de amostras de ensaio
• Tabela de ensaio de não combustibilidade instalada no ensaio de fim a fim de parar o temperamento do painel
• Tabela de controlo do ventilador de aço inoxidável com ângulo de ensaio ajustável: 1,440 × 940 mm
• Suporte do quadro principal de aço resistente à corrosão: 1,020 ((L) × 1,000 ((D) × 1,473 ((H) mm
• Conjunto de chapas não combustíveis que simulem alçadas e corniças: 330 ((W) × 2,130 ((D) × 584 ((H) mm
• Fluxo de ar: 19 ± 8 km/h (5,5 m/s) com monitorização por anemómetro
• Tubos de ventilação separados para extracção de ar externo
• Filtro de favo de mel e pá de guia de entrada de gás no ducto de ar
• Tubos de ventilação com painel de regulação de inclinação para controlo da direcção do fluxo de ar
• Placas de guia de aço inoxidável para assegurar um fluxo de ar estável
• Materiais de conduta de aço inoxidável: 2,130 ((W) × 762 ((H) × 3,000 ((L) mm
• Ventilador trifásico de 220 V, 50 Hz, com sistema inverso e caudal mínimo de 300 m3/min
• Inversor de velocidade variável infinitamente (de 0 a 100% ajustável)
• Queimadores a gás para incêndio intermitente, propagação da chama e fogo voador: 1,12 m de comprimento com fenda de 12,7 mm × 0,91 m
• Válvula de controlo de gás de alta precisão com capacidade de 22 000 Btu/min (387 kWh)
• Termocouple do queimador superior a 58,7 mm, ensaio 888 ± 28°C
• Sistema de ignição automática com elétrodo de ignição de 1,8 kVp
• Sistema de controlo de temperatura com manômetros de pressão de alta precisão
• Materiais de apoio de malhas metálicas com paletes giratórias

• Sistema de controlo por computador com software LabView e ecrã LCD de 10,2"
• Sistema de aquisição de dados com cartões de aquisição de dados NI
• Os componentes do sistema incluem: módulo de entrada de termopar de 16 bits, módulo de entrada de conversão A/D de 16 bits, módulo de entrada/saída de dados de 12 bits, módulo de saída de conversão A/D de 12 bits, backplane de 4 e 8 slots, módulos LabView,e módulo de rede Ethernet
• Sistemas de ensaio de marca com queimadores a gás que mantenham uma temperatura de 880 ± 10 °C

• Qualquer parte dos materiais de revestimento de telhados soprada do convés de ensaio em chamas ou partículas incandescentes
• Abertura do deck do telhado através do deslizamento, divisão ou curvatura de materiais
• Classificações de segurança contra incêndio:
  • Classe A: Distância de propagação da chama 1,82 m
  • Classe B: Distância de propagação da chama 2,4 m
  • Classe C: Distância de propagação da chama 3,9 m

• Qualquer parte ou componente explodido do convés de ensaio em chamas ou em queda
• Desaparecimento de partículas luminosas nos componentes da estrutura do telhado
• Combustão contínua de componentes ou painéis
