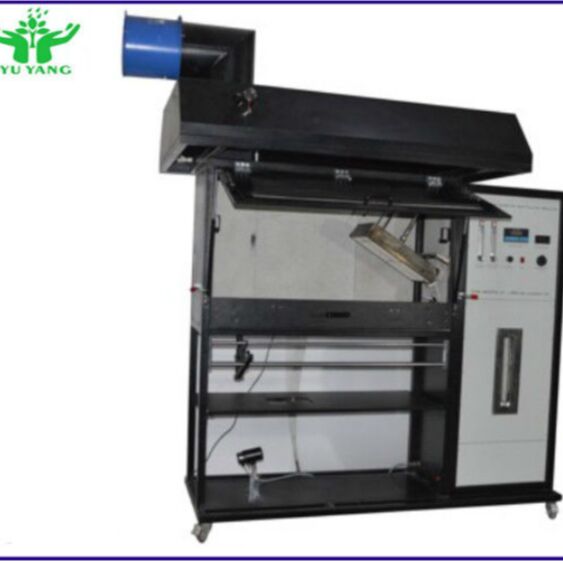

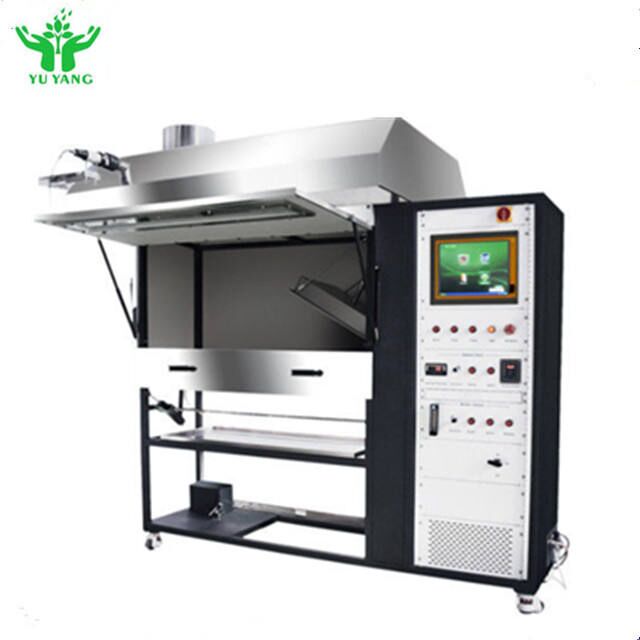

Aparelho de Teste de Máquina de Teste de Fluxo de Calor Radiante para Pisos ISO 9239-1 ASTM E 846

O teste do Painel Radiante para Pisos ISO 9239 é a pedra angular dos testes de reação ao fogo de materiais para pisos no sistema Euroclasse. O aparelho mede a propagação da chama da amostra sob exposição térmica usando uma fonte de ignição de calor radiante. A exposição térmica simula um incêndio crescendo na sala de origem que irradia através de uma abertura de porta para o piso em uma sala ou corredor adjacente.

Este aparelho de teste de painel radiante para pisos também pode ser usado para testes de acordo com as normas ASTM E648 e DIN 4102; Parte 14.

• GB/T 11785 "Medição do desempenho de combustão de pisos - uma fonte de calor radiante"
• ISO 9239-1:2002 "Desempenho de combustão de pisos Parte 1 - o desempenho de combustão é determinado com recurso a calor radiante"
• ASTM E648: Método de Teste Padrão para Fluxo Radiante Crítico de Sistemas de Revestimento de Piso Usando um Calor Radiante
• ASTM E970: Método de Teste Padrão para Fluxo Radiante Crítico de Isolamento de Piso de Sótão Exposto Usando uma Fonte de Energia de Calor Radiante
• NFPA 253: Método de Teste Padrão para Fluxo Radiante Crítico de Sistemas de Revestimento de Piso Usando uma Fonte de Energia de Calor Radiante

• Câmara de teste isolada com placa de isolamento de silicato de cálcio e janela de observação resistente à temperatura
• Conjunto de suporte de amostra de aço inoxidável montado em plataforma deslizante para carregamento de amostras seguro e fácil

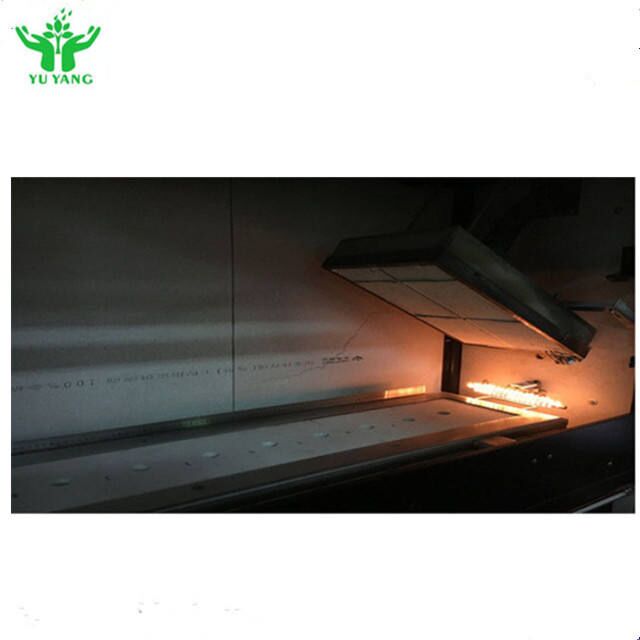

• Painel radiante alimentado a gás inclinado a 30º, direcionado para a amostra do sistema de revestimento de piso montada horizontalmente
• Distribuição de fluxo de energia radiante variando de um máximo nominal de 10,9 kW/m² a um mínimo de 1,1 kW/m²
• Amostra de calibração fictícia com suporte, medidor de fluxo de calor calibrado e montagem
• Distância queimada até a extinção da chama convertida em fluxo radiante crítico equivalente em kW/m²
• Medidor de Fluxo de Calor: Faixa 0-50 kW/m²; Emissividade da superfície: ε=0,95±0,05
• Sistema de medição de fumaça de acordo com DIN 50055 montado em uma estrutura separada na chaminé de exaustão
• Rack de controle para observação conveniente durante a configuração e calibração do equipamento
• Ignição automática do painel radiante com corte de segurança
• Queimador de ignição tipo T móvel automático
• Coifa de aço inoxidável com portas de medição de fumaça
