Aparelho de Teste de Fluxo de Calor Radiante para Pisos ASTM E648

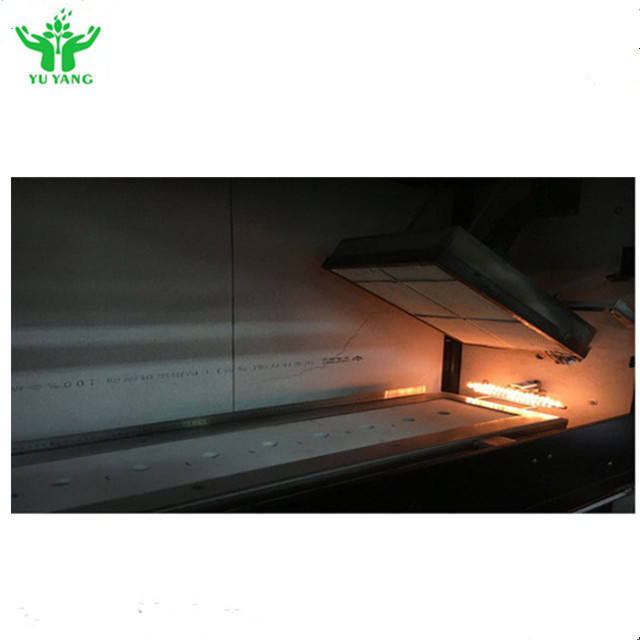

Este método de ensaio mede o fluxo de radiação crítico de sistemas de revestimento de piso montados horizontalmente expostos a uma fonte de ignição em chamas num ambiente de calor radiante graduado numa câmara de ensaio.Ele também pode medir o fluxo radiante crítico para o isolamento de celulose do piso do sótão exposto.

Adequado para todos os tipos de materiais de piso, incluindo tapetes têxteis, madeira macia, madeira, borracha e plástico, e materiais de pulverização de painéis de piso.O aparelho avalia o desempenho de combustão dos sistemas de piso, incluindo os substratos, materiais de apoio ou quaisquer modificações que possam afectar os resultados dos ensaios.

• GB/T 11785: Medição do desempenho de combustão dos pisos - fonte de calor radiante
• ISO 9239-1:2002: Performance de combustão dos pisos Parte 1 - Performance de combustão determinada com recurso de calor radiante
• ASTM E648: Método de ensaio padrão para fluxo radiante crítico de sistemas de revestimento de pisos que utilizam calor radiante

• Fornecimento de energia: AC 220V, 50HZ
• Potência total: 2 kW
• Precisão do temporizador: < 1 s/h
• Intervalo de medição do fluxo de calor: (0-15) Kw/m2
• Precisão do medidor de fluxo de calor: ± 0,2Kw/m2 (< ± 3%)
• Intervalo de temperatura da radiação térmica: 400-600°C, precisão ±0,5°C
• Erro de temperatura do corpo negro: ±5°C
• Velocidade do escape: (2,5 ± 0,2) m/s
• Capacidade de escape: (39-85) m3/min
• Painel radiante refratário poroso: 300 mm * 450 mm, com capacidade para ~ 900 °C
• Termócopo: Termócopo revestido de aço inoxidável de diâmetro K de 3,2 mm
• Requisitos de distribuição do fluxo de calor:
  • 200 mm: (9,1 ± 0,4) KW/m2
  • 400 mm: (5,0 ± 0,4) KW/m2
  • 600 mm: (2,4 ± 0,2) KW/m2
• Gases de combustão: propano (fornecido pelo cliente)
• Fluxo de gás de combustão: (0,026 ± 0,002) L/S
• Combustível: diâmetro exterior 10 mm, diâmetro interno 6 mm, com 35 furos de 0,7 mm
• Altura da chama: 60-120 mm ajustável
• Sistema de ignição: ignição electrónica de alta tensão
• Sistema de escape: um ventilador de escape potente é ativado automaticamente após o ensaio.

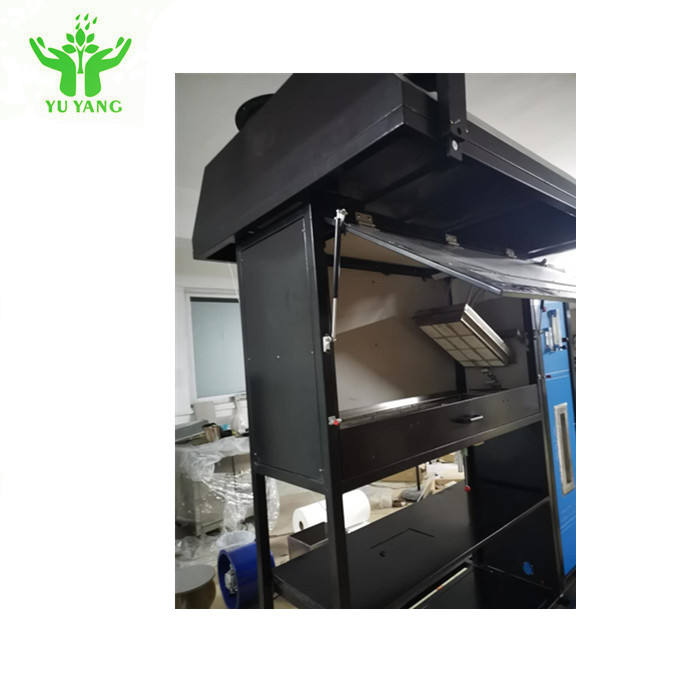

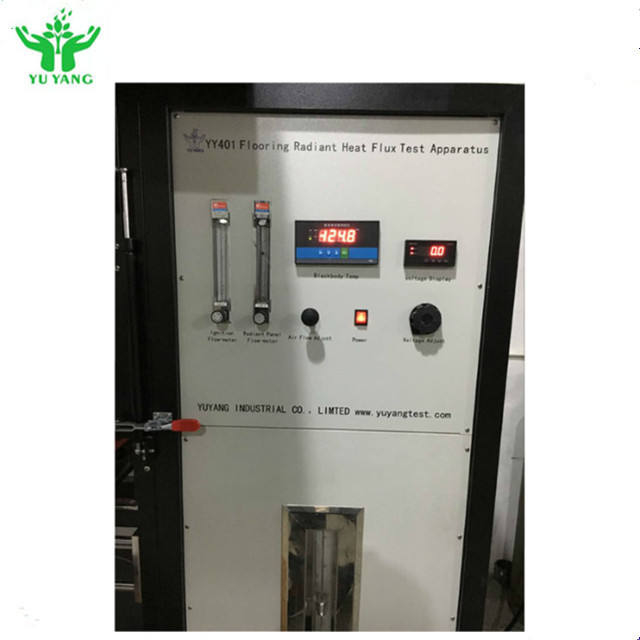

• Compreende câmara de combustão e caixa de controlo
• Dimensões da câmara de combustão: 1420 * 1200 * 2300 mm
• Dimensões totais: 2530 * 1270 * 2700 mm (incluindo armário elétrico)
• Materiais: aço inoxidável 304 de alta qualidade (espessura 1,2 mm), usinado CNC
• Blowtorch: aço inoxidável 304, totalmente conforme com as normas GB/T11785.
• Outros componentes: aço inoxidável 304 ou material A3 com revestimento espesso para resistência à corrosão

• Sistema controlado por computador com sistema operacional Windows XP
• Inclui computador e impressora
• Software de medição da transmissão luminosa com capacidade de saída de curvas
• Características de segurança: protecção contra sobrecarga de potência, protecção contra curto-circuito, protecção contra sobrecarga do circuito de comando
