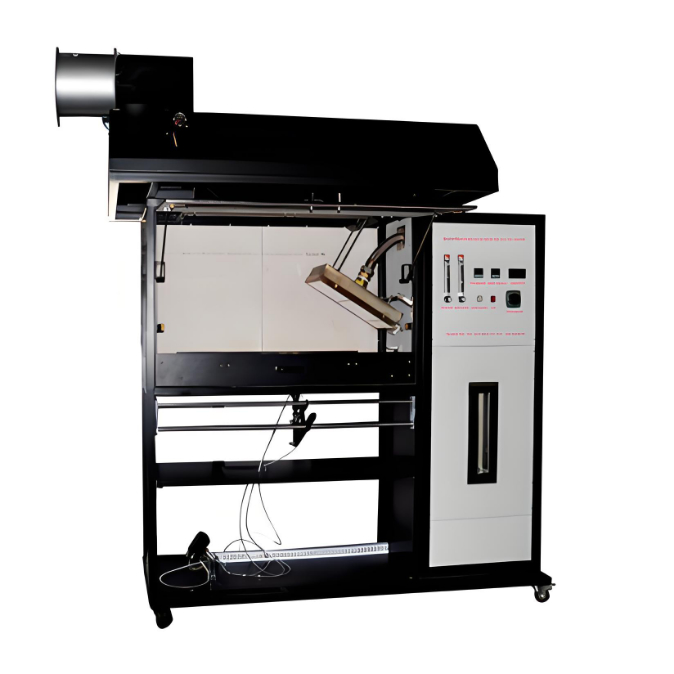

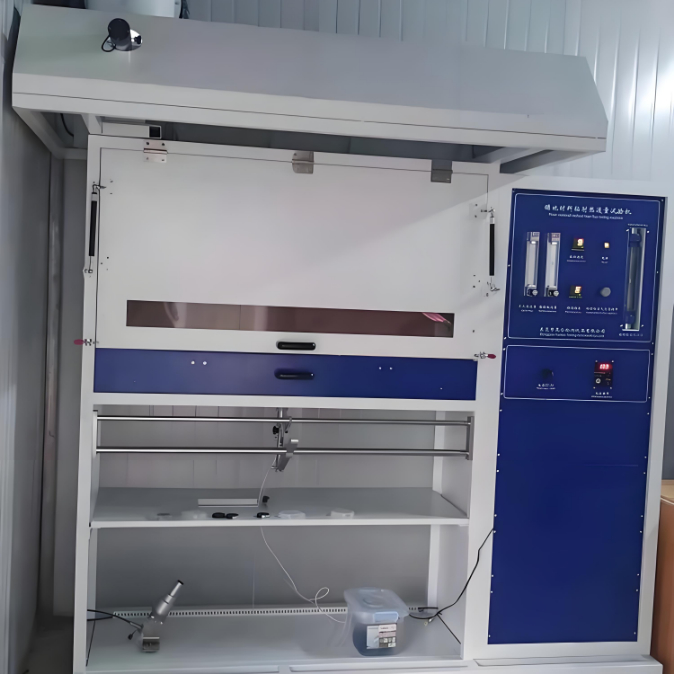

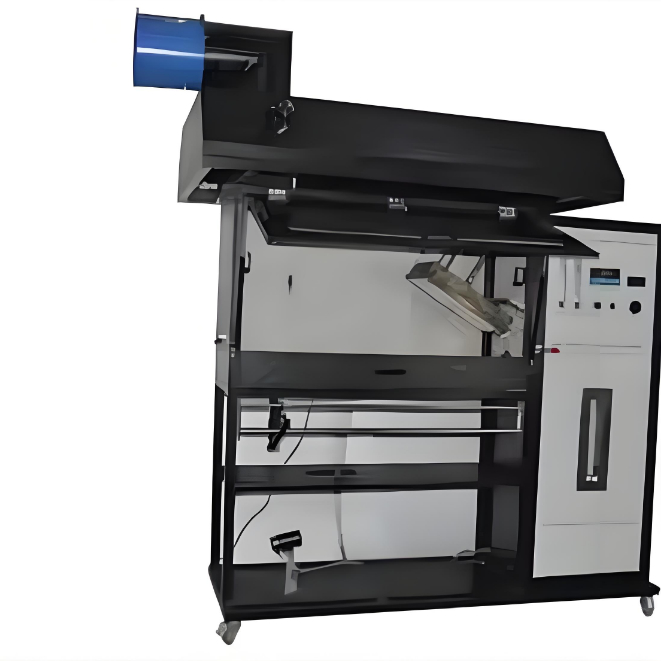

Máquina de ensaio de fluxo de calor radiante de pavimentos ISO 9239-1 ASTM E 648
Descrição:
Este método de ensaio é utilizado para medir o fluxo crítico de radiação de sistemas de revestimento de piso montados horizontalmente expostos a uma fonte de ignição em chamas num ambiente de calor radiante graduado,dentro de uma câmara de ensaioPode também ser utilizado para medir este mesmo fluxo radiante crítico para isolamento de celulose de piso de sótão exposto.Material de pulverização para pavimentos e placas de borracha e plásticoO aparelho pode ser reagido com combustão de desempenho do piso, incluindo o uso de um substrato, material de apoio, material de apoio,ou materiais de revestimento de pavimentos, outras alterações poderão afectar os resultados do ensaio, que é utilizado para testar e descrever, em condições controladas no laboratório, as características de combustão do material em relação ao calor da reação ao fogo.
Padrão:
1. ISO 9239-1-2010 Reacção aos ensaios de incêndio dos pavimentos -- Parte 1: Determinação do comportamento de combustão utilizando uma fonte de calor radiante
2. GB/T 11785-2010 Reacção aos ensaios de incêndio dos pavimentos Determinação do comportamento de queima utilizando uma fonte de calor radiante
3. ASTM E 648: Fluxo radiante crítico do sistema de ensaio padrão de revestimento de piso utiliza energia térmica radiante
Estrutura:

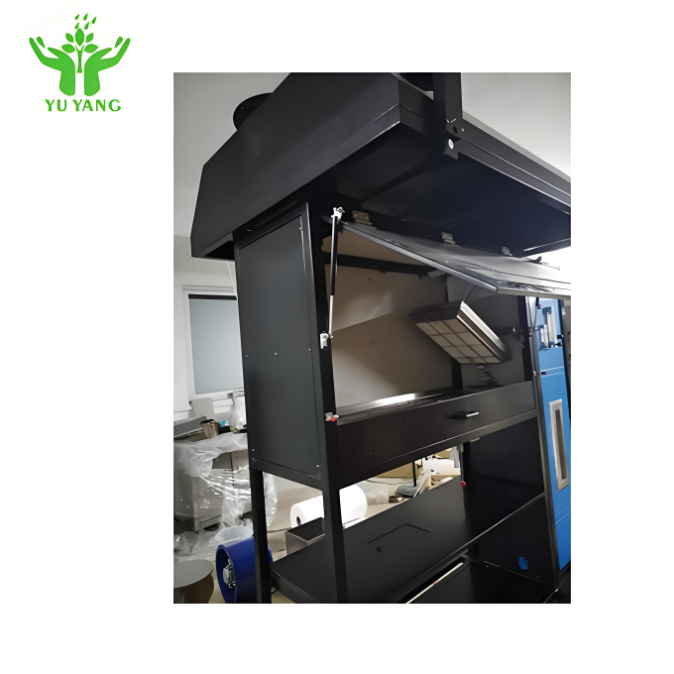

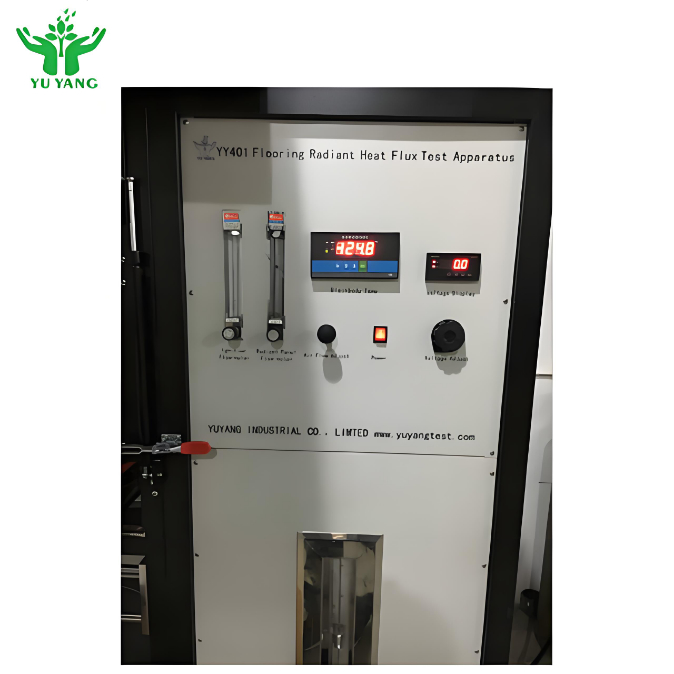

1A estrutura da máquina é constituída por duas partes: uma câmara de combustão e uma câmara de controlo.
2- Dimensões da câmara de combustão: cerca de L1420*W1200*H2300 (mm).
3Material da câmara de controlo/câmara de combustão: chapa de aço inoxidável 304# de alta qualidade, processamento por máquina CNC.
4. Blowtorch: Cumprir plenamente os requisitos da GB/T 11785.
5As outras partes mecânicas são fabricadas em aço inoxidável 304 ou aço 45°, anti-corrosivo e anti-ferrugem.
Características:
1Todos os componentes estruturais são feitos de aço inoxidável, aparência e resistência à corrosão;

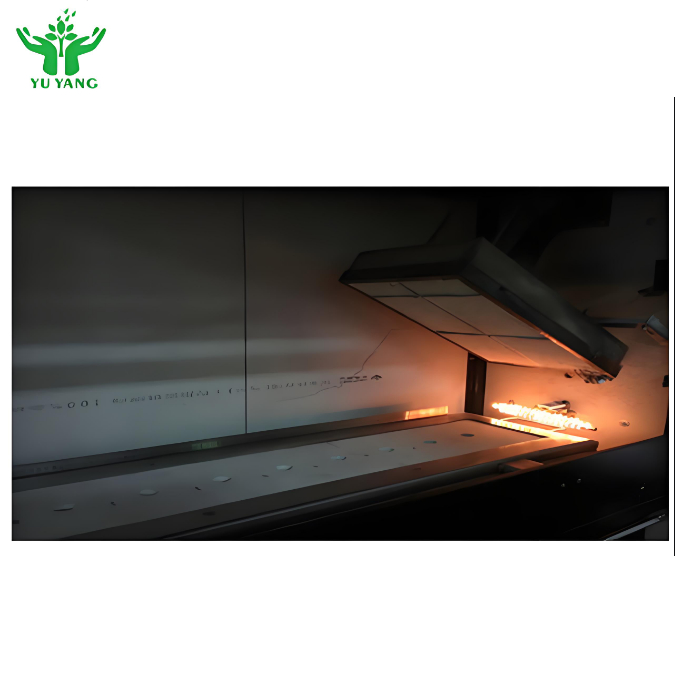

2A fonte de radiação é uma placa de radiação térmica cerâmica porosa de 300 mm*450 mm, inclinada 30°;
3O calorímetro é importado dos Estados Unidos, gama 50kW / m2;
4O diâmetro dos ignicionadores é de 0,7 mm, 19/EA, situado na parte inferior da linha central de cada 60°;
5A placa padrão é feita de silicato de cálcio sem camada de revestimento, que tem dimensões de 1050*250 mm e espessura de 20±1 mm, densidade de 850 ± 100 kg/m3;
6. Pequena amostra de ignição do queimador auxiliar de aço inoxidável;
7. válvula de controlo de fluxo de entrada, controlo preciso do fluxo de propano;
8Equipado com soprador de ar fornecendo ar, gás misturado através do gás misturador Venturi.
Área de aplicação:
O dispositivo de ensaio do fluxo térmico radiante de pavimentação é destinado a pavimentação de materiais colocados horizontalmente e expostos a um campo de radiação térmica inclinado com uma pequena chama; vários materiais de pavimentação, tais como:tapetes têxteis, tábuas de cortiça, tábuas de madeira, chapas de borracha e materiais de plástico para piso e spray.
Parâmetros técnicos:
|
Potência máxima de funcionamento
|
5 kW
|
|
Precisão do tempo
|
< 1s / h
|
|
Medidor de fluxo de calor Faixa de medição
|
(0-15) Kw / m2; (fluxo de calor de propriedade do cliente)
|
|
Erro de temperatura corporal preta
|
± 5 °C;
|
|
Velocidade de fumo
|
(2,5 ± 0,2) m / s
|
|
Capacidade de fumo
|
(39-85) m3 / min
|
|
Tamanho da placa de radiação refratária porosa
|
300 mm × 450 mm, capacidade de temperatura elevada de cerca de 900 °C;
|
|
Termócopo
|
de diâmetro de 3,2 mm, termocouple blindado de aço inoxidável tipo K
|
|
Tocha acesa
|
Diâmetro ¢ 10 mm Diâmetro ¢ 6 mm, tubo de pulverização no orifício de 35 ¢ 0,7 mm
|
|
Altura da chama
|
60 ~ 120 mm ajustável
|
|
Sistema de ignição
|
ignição electrónica de alta tensão
|
|
Tamanho da caixa de queima
|
L1420 * W1200 * H2300 (mm)
|
|
Sistema de escape forte
|
A máquina está equipada com um ventilador forte, quando o ensaio estiver concluído, iniciar o sistema de ventilador de escape será esgotado
|
