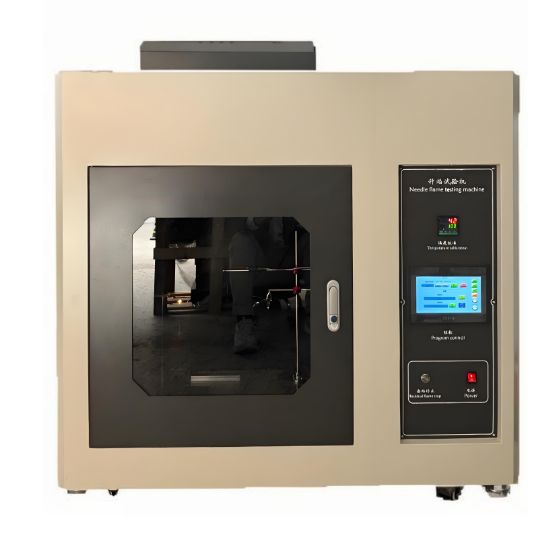

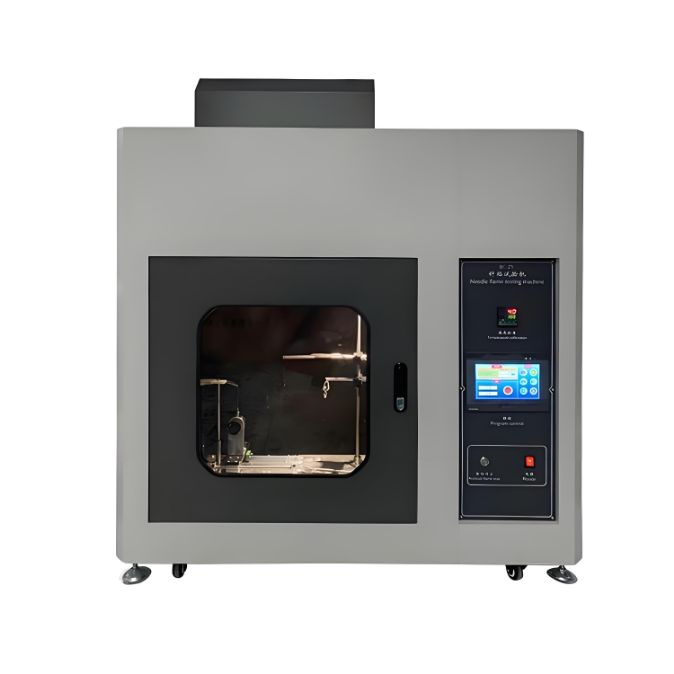

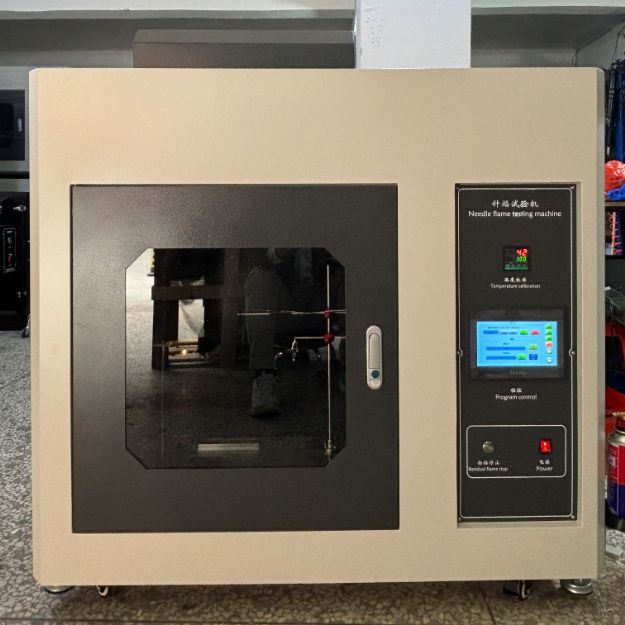

Testador de Combustão por Chama de Agulha IEC 60695
Descrição:
O instrumento de teste de chama é o item de teste simulado especificado na IEC60695-2-2 1991 (segunda edição), GB5169 e a primeira emenda à IEC60695-2-2 (Março de 1994).O aparelho de teste de chama de agulha utiliza um queimador de agulha de tamanho especificado (Φ0,9mm) e um gás específico (butano ou propano). Ele é direcionado ao espécime de teste em um ângulo de 45° para combustão. O risco de ignição de pequenas chamas causadas por condições de falha interna no equipamento é avaliado com base na ignição do espécime e da camada de almofada de ignição, na duração da ignição e no comprimento da combustão.
Aplicações:
O aparelho de teste de chama é adequado para a pesquisa, produção e inspeção de qualidade de equipamentos elétricos e eletrônicos e seus componentes, incluindo iluminação, aparelhos elétricos de baixa tensão, eletrodomésticos, elétricos de máquinas-ferramentas, motores, ferramentas elétricas, instrumentos eletrônicos, instrumentos elétricos, equipamentos de tecnologia da informação, equipamentos de serviço elétrico, conectores elétricos e peças auxiliares. Também é aplicável às indústrias de materiais isolantes, plásticos de engenharia ou outros materiais inflamáveis sólidos.
Parâmetros:
|

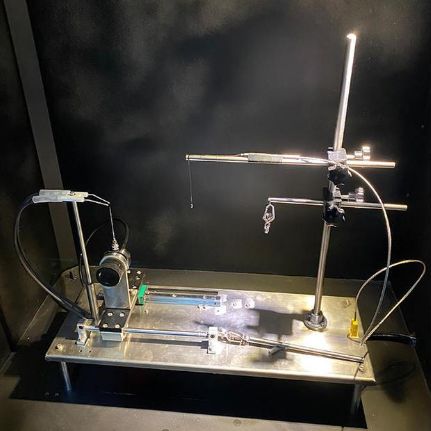

Queimador de agulha
|
Aço inoxidável, furo interno Φ 0,5mm ± 0,1mm, diâmetro externo Φ 0,9mm, comprimento Φ 35mm
|
|
Ângulo do queimador
|
Pode ser vertical (ao ajustar e medir a altura da chama) e inclinado 45° (durante o teste)
|
|
Acender a camada de base
|
A espessura é superior a 10mm, a placa de pinho branco é coberta com papel de seda padrão de 12g / m 2 ~ 30g / m 2, e a distância do local de aplicação da chama é de 200mm ± 5mm
|
|
Desligar o gás
|
95%, gás butano (gás de referência)
|
|
Gradiente de temperatura da chama de gás
|
100℃±2℃ ~ 700℃±³℃ (temperatura ambiente ~ 999℃), 23,5s±1,0s (1s ~ 99,99s)
|
|
As chamas eram altas
|
12mm ± 1mm (ajustável)
|
|
Tempo de ignição
|
5s,10s,20s,30s,60s,120s-1 +0s (exibição digital de 1s ~ 999,9s é predefinida)
|
|
Manter o tempo da chama
|
1s ~ 99,99s (exibição digital, pode pausar e manter manualmente a exibição digital)
|
|
Espaço experimental
|
≥0,5m3, fundo preto
|
|
Outline dimensão
|
Comprimento 1000mm x largura 650mm x altura 1140mm, orifício de exaustão Φ 115mm;
|
Etapas de operação do teste:
1. Fixação das amostras: prenda as amostras de acordo com os requisitos padrão e ajuste a altura das amostras montadas na fixação.
2. Regulação da chama: Pressione o botão "abrir gás" (ignição automática) para abrir a fonte de gás, abra a válvula do medidor de vazão, coloque o indicador de altura da chama no topo do assento de combustão, ajuste a válvula do medidor de vazão para atingir a altura padrão da chama (12mm±1).
3. Esta máquina está equipada com um dispositivo de verificação da intensidade da chama. O método de uso é o seguinte: Primeiro, coloque o fio do termopar, que carrega o bloco de cobre de medição de temperatura, diretamente acima da agulha. Em seguida, pressione o botão 'Iniciar Gás (Ignição Automática)' para iniciar a calibração da temperatura. Após pressionar o botão e a chama estabilizar, coloque a sonda de temperatura sobre o ponto de ignição do queimador e monitore simultaneamente o termômetro e o cronômetro. Quando a temperatura atingir 100℃, o cronômetro inicia automaticamente. Quando a temperatura atingir 700℃, o cronômetro para automaticamente. Verifique se o tempo no cronômetro é 23,5S±1,0S. (Requisito padrão: 23,5S±1,0S).
4. Ajuste do ângulo: Clique na tela para iniciar (você precisa clicar na origem) para abrir automaticamente para a parte inferior do produto limite para formar um ângulo de 45 graus.
5. Acenda a chama. Defina o "tempo de fornecimento de fogo", ajuste a posição da amostra e do queimador.
Inicie o teste. O queimador se moverá automaticamente para a direita e começará a fornecer calor à amostra assim que estiver na posição.
