ASTM D3638-92 que segue o verificador do índice, teste da baixa tensão 44-50Drops/Cm3

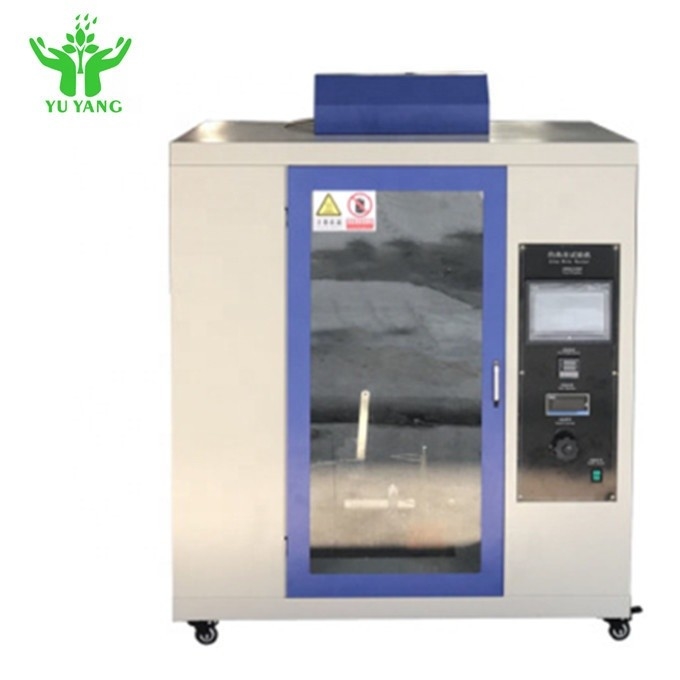

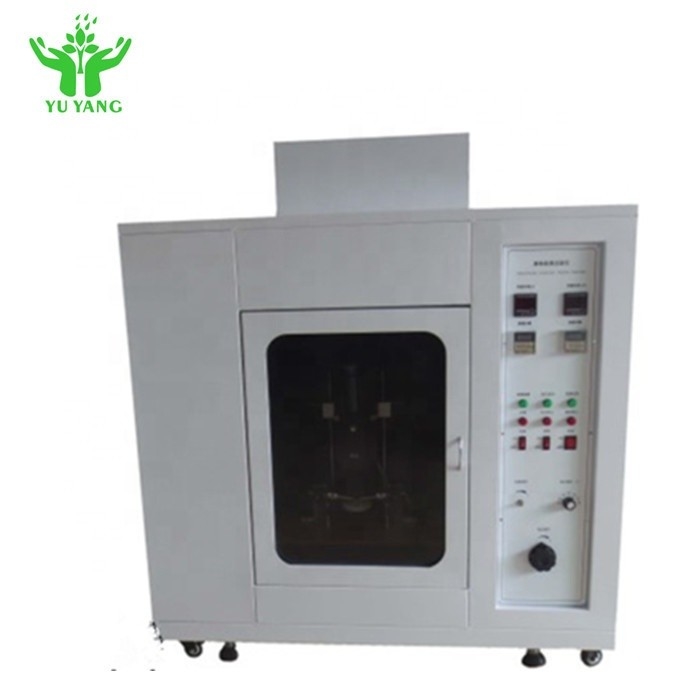

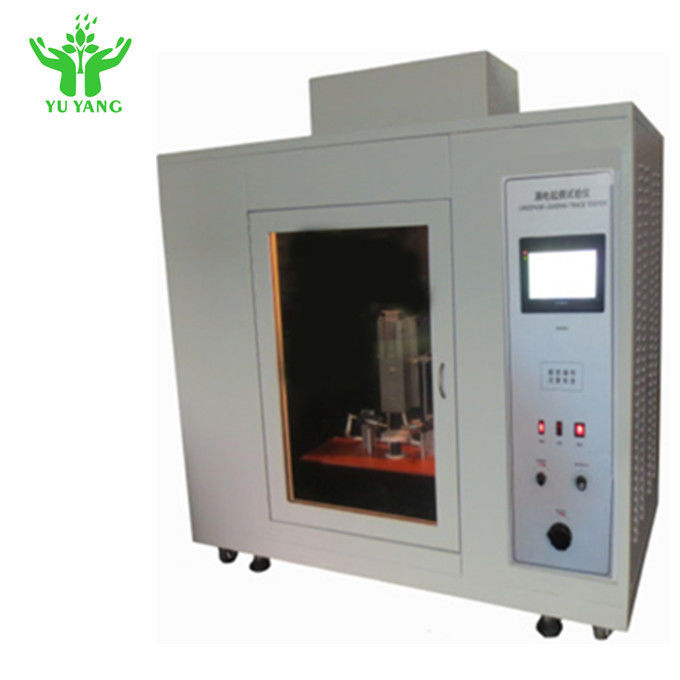

Baixa tensão de ASTM D3638-92 que segue o equipamento de testes da inflamabilidade do verificador do índice

Descrição:

A baixa tensão de ASTM D3638-92 que segue o verificador simula a condição molhada/umidade, índice de seguimento do teste (CTI)

e anti índice de seguimento (PTI). É usado para os produtos eletrônicos elétricos, materiais de isolamento contínuos de

dispositivo elétrico do agregado familiar e outros produtos.

Método do teste:

Na superfície do sólido isole o material, no elétrodo de platina ordenado de 2mmx5mm, exercem um certo

o tempo da tensão e do grupo 30s, goteja o volume ordenado da gota (0.1%NH 4CL) em 35 milímetros de altura, a seguir avalia contínuo

superfície de material da isolação sob o campo elétrico combinado e a capacidade média da tolerância da poluição,

determine seu índice de seguimento (CTI) e o anti índice de seguimento (PTI).

Padrão do teste:

IEC60112: 2003, UL746A, ASTM D 3638-92, RUÍDO 53480, GB4706.1, GB4207 e o outro teste equivalente

padrão.

Especificações:

1. Material do elétrodo: platina/de aço inoxidável

2. Tamanho do elétrodo: (2mm±0.1mm) x (5mm±0.1mm) x (40mm±5mm), elétrodo de platina 12mm, 30°±2° não podem

3. Distância do elétrodo: 4.0mm±0.01mm, ângulo 60 °±5°

4. Pressão do elétrodo: 1.00N±0.001N

5. Resistência de solução do teste: solução UM 0.1%NH 4CI, 3.95±0.05 Ω.m, solução B 1.98±0.05 Ω.m

6. Volume da gota: 20 gotas 0.380~0.480g, 50 gotas 0.997~1.147g (ajustáveis)

7. Altura da gota: 35mm±5mm (ajustável)

8. Tempo de gota: 30s±10.1s, indicação digital, pré-ajuste, tempo de 50 gotas 24.5min±2min

9. Quantidade da gota: 1-9999, indicação digital, pré-ajuste

10. Velocidade do vento do teste: 0.2m/s

11. Tensão do teste: 100V~1000V (divisão de escala 25V, ajustáveis)

12. Queda de tensão do poder: 8% quando 1.0A±0.1A

13. Dimensão externo da câmara: 600Wx1000Hx500D milímetro

14. Diâmetro da tomada de ar: 100mm

15. Fonte de alimentação: C.A. 1 fase 220V 50/60Hz 500W
