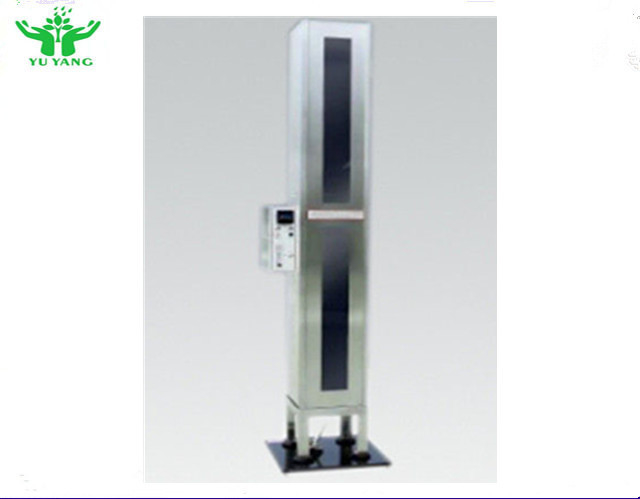

Equipamento de testes 800-1000BTU/Ft3 da inflamabilidade da propagação de NFPA

Os métodos de NFPA 701-2004 2 matérias têxteis e filmes ardem o verificador da propagação

Aplicação:
É usado para avaliar a propagação da chama além da área expôs a fonte de ignição. É aplicável
aos forros vinil-revestidos e às telas do escurecimento da tela que incluem telas multicamadas, filmes e cortinas plásticas,
com ou sem o reforço ou o revestimento protetor, com a densidade da área maior do que 700g/m2.

Padrão:
Métodos 2 de NFPA 701-2004

Especificação:
1. Laboratório: de acordo com 12,2 de NFPA 701-2004
1,1 especificações da fornalha: comprimento, largura (305 ± 5) milímetro, altura (2130 ± 10) milímetro;
1,2 estrutura: feito de densamente 1.5mm 304 # de aço inoxidável. Na frente de uma janela de observação transparente;
1,3 amostra superior Rod:

1.3.1 da parte inferior do ± 1190 da borda do corpo da fornalha 10mm, ambos os lados devem ser ajustados a 4mm
alinhamento horizontal do furo;
1.3.2 consistem nas hastes de aço com um diâmetro (1,5 ± 0,1) do milímetro ou (3,0 ± 0,1) do milímetro e de um comprimento de (330
± 10) milímetro, qual a extremidade é cortada em um ponto afiado;
1,4 haste inferior da amostra: consistindo nas hastes de aço com um diâmetro (1,5 ± 0,1) do milímetro e (255 ± 10)
milímetro de comprimento, qual a extremidade será cortada em um ponto afiado;
1,5 linha de guia vertical:
1.5.1 um par de fios de guia verticais feitos de fios de aço macios é ficado situado no centro do corpo da fornalha
(100 ± 5) milímetro em lados deixados e direitos (a distância dos pares de fios é (200 ± 5) milímetro);
1.5.2 a distância entre linhas de cada par é (25 ± 2) o milímetro (da parte dianteira a suportar na caixa)
1.5.3 o fio de guia vertical será montado em uma haste do diâmetro (6 ± 0,05) milímetro
1,6 a parte superior da sala de teste será instalada com o defletor de pano da fibra de vidro com dimensões de
(± 1000 10) × do milímetro (125 ± 5) milímetro; o pano da fibra de vidro será feito com a linha costurando de vidro em cada um
× do milímetro do fim (40 ± 3) (3 ± 0,2) milímetro (330 ± 5) milímetro, e passagem através do furo (4 ± 0,5) milímetro no
meio da parte superior da câmara; (4 ± 0,5) ± do × 25 do milímetro 1) o milímetro, cada extremidade é redondo;
Queimador 2:
2,1 instalado no assento fixo, em uma inclinação de 20 ângulos;
2,2 calor do queimador: 800BTU/ft3 ~ 1000BTU/ft3
2,3 bocal da parte inferior do teste: 100mm
2,4 medidor de fluxo: para o medidor de fluxo do rotor, a escala máxima deve ser 150 litros/hora ou 300 litros/hora
2,5 válvula de agulha: ajuste a altura da chama
2,6 calibre de pressão: 0 ~ 1Mpa, a precisão de 0,5
2,7 escala da medida da chama: do queimador medida da altura e o tamanho da amostra da chama com uma precisão de 1 milímetro
3 seções de controle:
3,1 dispositivo de ignição: ignição automática de alta tensão
3,2 temporizadores:
sincronismo da combustão 3.2.1: 0-99.99s ajustou-se arbitrariamente, a definição de 0.01s, precisão de 0.1s
3.2.2 continuados tempo da combustão: 0-99.99s ajustou-se arbitrariamente, a definição de 0.01s, precisão de 0.1s
3,3: controlo automático: como a ignição, sincronismo da combustão, continuado tempo da combustão
