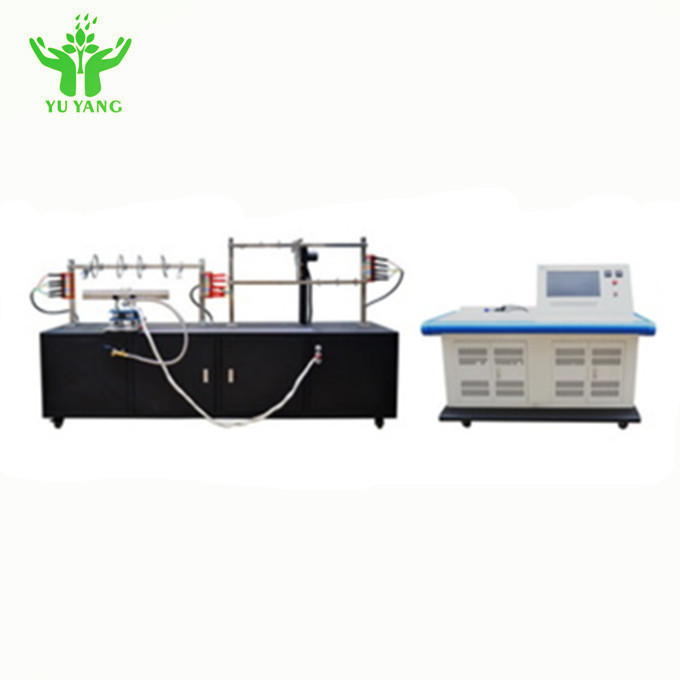

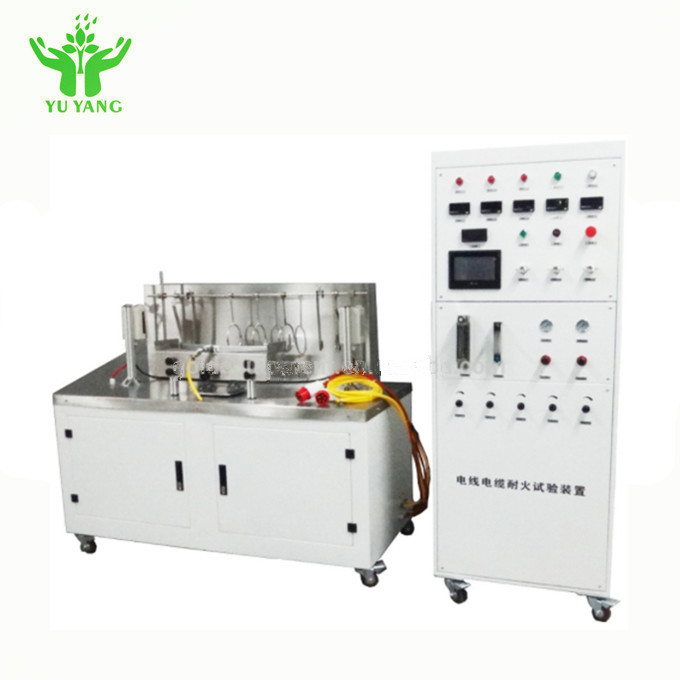

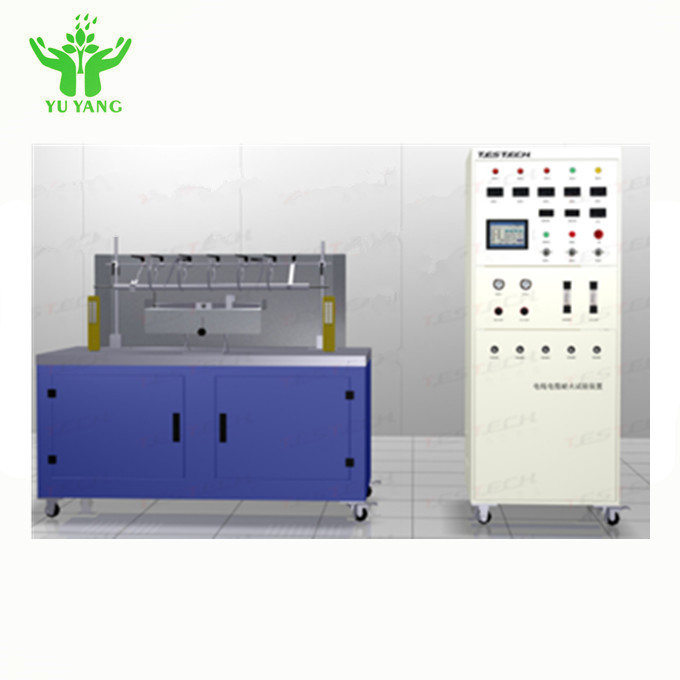

Equipamento de testes do impacto da resistência ao fogo do fio e do cabo do IEC 60331

Descrições:

O verificador do impacto da resistência ao fogo do fio e do cabo é usado para detectar a resistência de fogo da fiação ou da rede elétrica do cabo, queimando-se em não menos de 830 graus, a chama, e exerce determinada vibração do impacto, circuito do teste da integridade do cabo.

Padrões:

Testes do IEC 60331 do fio e do cabo - integridade do circuito sob condições da chama

Instrumento 12 - pelo menos abaixo 830 de 60331 partes do IEC

Procedimentos de 60331 partes da ignição do impacto do IEC 31 e exigências - tensões avaliados até o cabo do quilovolt 0.6/1.0

Características principais:

1. O fonte de calor para o tipo bocal da correia do queimador de propano, seu comprimento nominal é 500mm, equipado com o misturador de Venturi;
2. 3 fileiras de furos da combustão desconcertaram o arranjo, a parte frontal da largura média do queimador: 15mm, diâmetro de furo: 1.32mm, distância de centro do furo: 3.2mm;
3. O quadro da escada do teste do cabo da instalação é fixado na base de aço do apoio;
4. em processo do teste de acordo com as exigências do teste componente vertical diferente do ajuste do tamanho do cabo em ambos os lados da escada (comprimento do teste da escada: 1200mm, altura: 600mm, peso: 18 + 1kg);
5. O gerador do impacto é uma barra redonda do baixo aço carbono com um diâmetro de 25 + de 1mm e de um comprimento de 600 + de 5mm;
6. gerador de choque paralelamente ao pivô do quadro da escada da amostra para a rotação livre do centro, e o superior esquerdo 200 + 5mm do quadro da escada;
7. A haste do pivô será mergulhada em duas porções, a parte mais longa do quadro da escada do impacto, o comprimento de 400 + de 5mm;
8. A distância da parte inferior da combustão do queimador dianteiro não menos de 200mm, e a distância da parede da caixa não são menos de 300mm;
9. linha central do queimador da gama mais baixa das amostras do cabo de 40~60mm, da linha central longitudinal da linha central vertical sobre o cabo 100~120mm da tocha.
