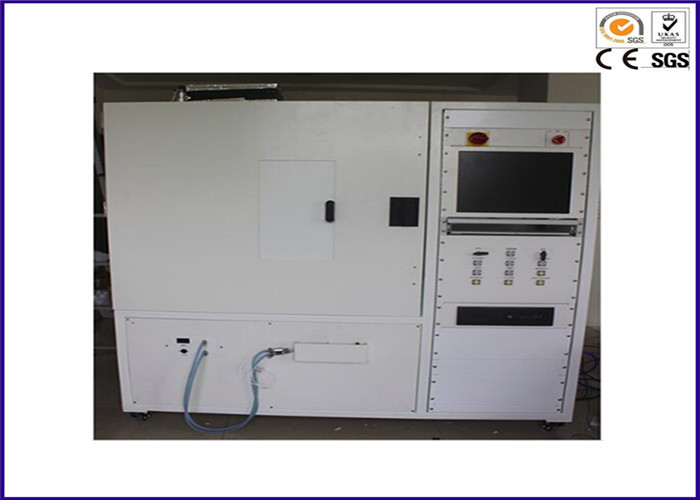

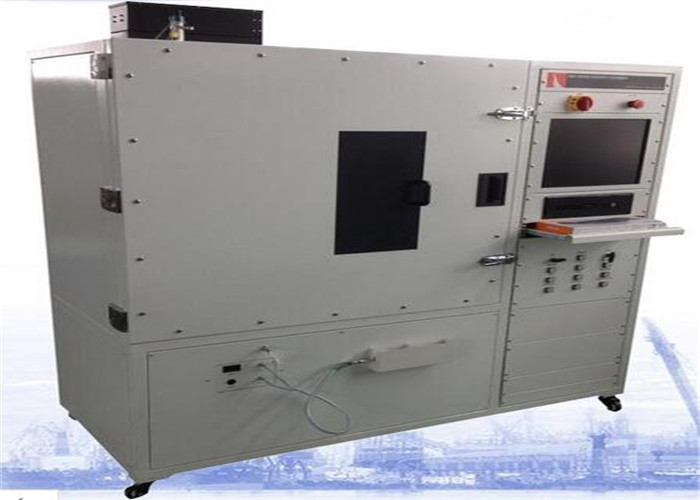

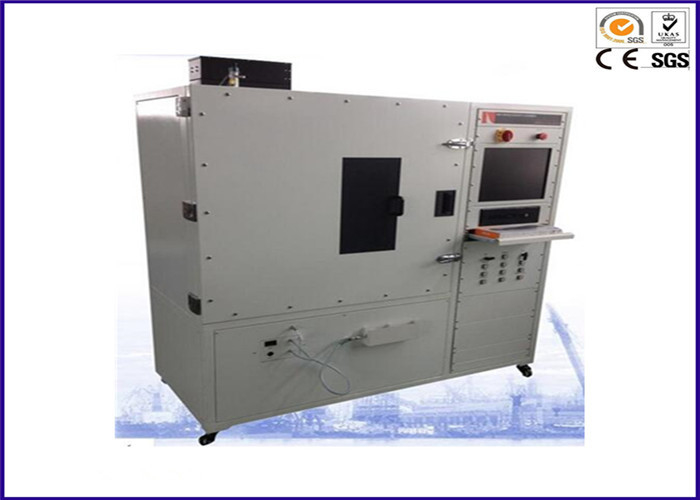

Câmara do teste da chama do fio UL1581 e do cabo, equipamento de testes da inflamabilidade UL1581

Descrições do equipamento de testes da inflamabilidade:

A câmara do teste da chama do fio UL1581 e do cabo é usada para testar a chama - desempenho retardador da camada da isolação sob condições anormais tais como o superaquecimento e a sobrecarga. Esta seita será fabricada restritamente de acordo com UL1581 a seita 1080.1~1080.14. , que encontra inteiramente o padrão do teste da chama VW-1 e é aplicável a FT-1 e o FT-2 do equipamento de UL1581.The tem a aparência bonita, a operação interna razoável da estrutura, a simples e a rápida, teste exato. É amplamente utilizado por fabricantes do fio e do cabo, por faculdades, por universidades e por serviços de inspeção da mercadoria.

O equipamento é composto da peça do teste e da peça de controle e adota o projeto integrado, que é conveniente para a instalação e a comissão do campo. O sistema de controlo altamente é automatizado e tem a função da ignição automática. Exposição de tempo real da temperatura e do tempo, observação conveniente e uso da gravação, o estável e o seguro.

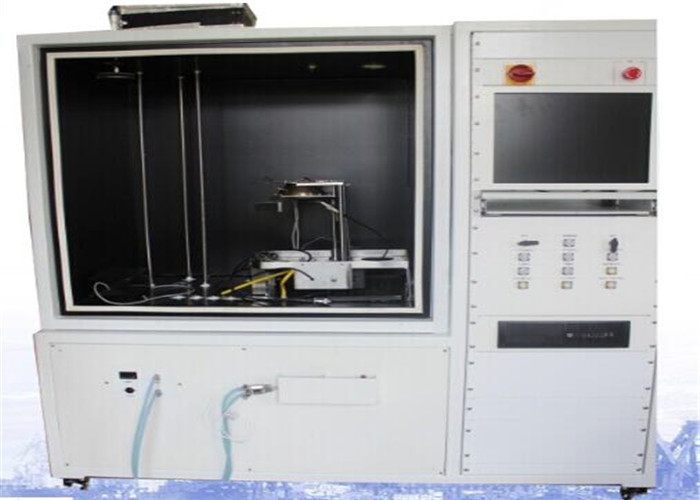

A parte traseira do corpo da câmara é equipada com um sistema de exaustão forte do ar de exaustão. Depois que o teste é terminado, está aberto ao mesmo tempo com sistema do suprimento de ar para descarregar a tempo o gás de desperdício à parte externa. A parte dianteira do corpo da câmara é equipada com a janela selada do vidro temperado e a janela da operação, que é conveniente para a observação do processo do teste e da operação do experimentador.

Parâmetros técnicos principais do equipamento de testes da inflamabilidade:

1. A máquina é composta da câmara de combustão e da divisória do controle.

2. Câmara do teste: o volume é maior do que a área 4m.The acima da chama do teste é maior de 2.0m; A câmara consiste em um interior do quadro e fora de uma espessura de revestimento da placa de aço da pintura de alta temperatura eletrostática de 1.5mm, máquina-ferramenta que processa e que molda, tratamento externo do pulverizador, pintura interna. Há duas camadas de pintura, uma para a pintura antiferrugem, dois para a produção de pintura preta do resíduo metálico, com corrosão antiferrugem e outras características.

3. A parte traseira da câmara é fornecida com uma ventilação e um sistema de exaustão do fumo, e a exaustão forçada é usada. O gás de exaustão pode ser descarregado a exterior depois que o teste é terminado.

4. Equipamento de funcionamento: Há uma janela de funcionamento abaixo da janela de observação, com um comprimento de luvas longas resistentes à corrosão do braço de aproximadamente 600mm, operação do selo do quadrado então.

5. Equipamento de iluminação: Adote uma anti-névoa e a lâmpada do diodo emissor de luz do anti-fumo

6. Tempo de pulverização: pode ser ajustado

7. Tempo do consumo: pode ser ajustado

número 8.The de chama: ajuste

9. O dispositivo tem as funções da ignição automática, do sincronismo automático e da contagem, com precisão alta do teste

10. Manômetro de U: 1M

11. Calibre de pressão: 0-160kPa

12. Fonte de alimentação: AC220V, 50HZ

13. Poder total: 200W

14. Dimensão externo do equipamento: L1800mm*W1200mm*H2000mm (com exclusão das dimensões da tomada e dos rodízios de exaustão)

Instruções de teste do equipamento de testes da inflamabilidade:

preparação 1.Sample para o teste da combustão FT1:

Uma amostra, aproximadamente 455mm por muito tempo, é tomada do fio e o cabo terminado ou o cabo flexível.

2. Método da operação do teste da combustão FT1:

2.1. Prepare amostras e segure-as de acordo com as disposições relevantes da “na preparação acima amostra”.

2,2 aberto a porta da câmara do teste, aperta ambas as extremidades da amostra nos dispositivos elétricos superiores e mais baixos respectivamente e para fixá-los. Mova o indicador do começo da propagação do indicador e da chama do limite da propagação da chama para a posição apropriada. Gás do acesso, ar do acesso.

2,3 poder sobre e para girar sobre o interruptor de alimentação. Gire na “luz” no tela táctil e para girar na iluminação. Pressione do “o BOCAL do fogo movimento” no tela táctil. Incline o bocal 70° e coloque-o (como mostrado abaixo). Então para instalar um bocal da chama (longo: 40mm). Mova o conjunto de bocal apropriadamente e compare-o para prover de bocal para determinar a posição do teste do bocal. (Nota: Uma vez que a posição do maçarico é determinada, não precisa de ser ajustada)

2,4 após o bocal é ajustado, removem o bocal da chama e pressionam do “o BOCAL do fogo movimento” no tela táctil. Coloque a perpendicular do bocal a 90°.
