Câmara do teste da inflamabilidade do cabo de fio de AC220V 160kPa

Equipamento de testes 0-160kPa da chama do fio e do cabo de UL1581 200W

Descrições:

A câmara do teste da chama do fio UL1581 e do cabo é usada para testar a chama - desempenho retardador da camada da isolação sob condições anormais tais como o superaquecimento e a sobrecarga. Esta seita será fabricada restritamente de acordo com UL1581 a seita 1080.1~1080.14 e aprovada por UL Co. de Guangzhou MEIhua, o LTD., que encontra inteiramente o padrão do teste da chama VW-1 e é aplicável a FT-1 e o FT-2 do equipamento de UL1581.The tem a aparência bonita, a operação interna razoável da estrutura, a simples e a rápida, teste exato. É amplamente utilizado por fabricantes do fio e do cabo, por faculdades, por universidades e por serviços de inspeção da mercadoria.

O equipamento é composto da peça do teste e da peça de controle e adota o projeto integrado, que é conveniente para a instalação e a comissão do campo. O sistema de controlo altamente é automatizado e tem a função da ignição automática. Exposição de tempo real da temperatura e do tempo, observação conveniente e uso da gravação, o estável e o seguro.

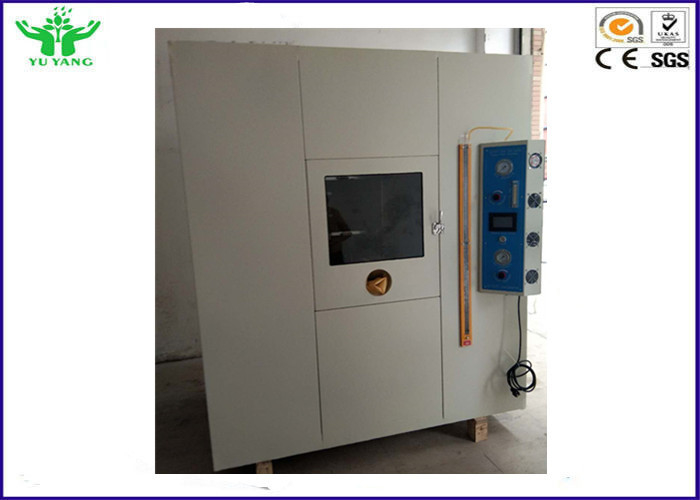

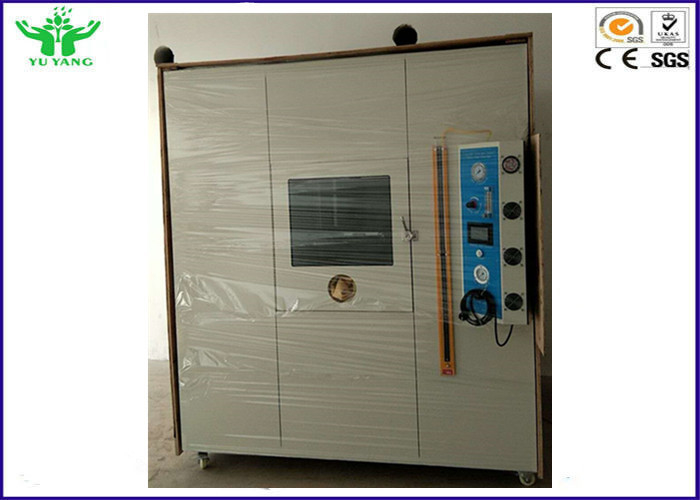

A parte traseira do corpo da câmara é equipada com um sistema de exaustão forte do ar de exaustão. Depois que o teste é terminado, está aberto ao mesmo tempo com sistema do suprimento de ar para descarregar a tempo o gás de desperdício à parte externa. A parte dianteira do corpo da câmara é equipada com a janela selada do vidro temperado e a janela da operação, que é conveniente para a observação do processo do teste e da operação do experimentador.

Parâmetros técnicos principais:

Instruções de teste:

preparação 1.Sample para o teste da combustão FT1:

Uma amostra, aproximadamente 455mm por muito tempo, é tomada do fio e o cabo terminado ou o cabo flexível.

2. Método da operação do teste da combustão FT1:

2.1. Prepare amostras e segure-as de acordo com as disposições relevantes da “na preparação acima amostra”.

2,2 aberto a porta da câmara do teste, aperta ambas as extremidades da amostra nos dispositivos elétricos superiores e mais baixos respectivamente e para fixá-los. Mova o indicador do começo da propagação do indicador e da chama do limite da propagação da chama para a posição apropriada. Gás do acesso, ar do acesso.

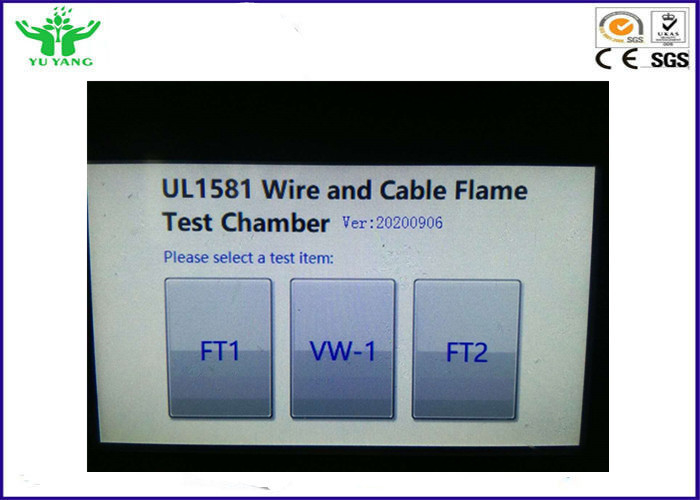

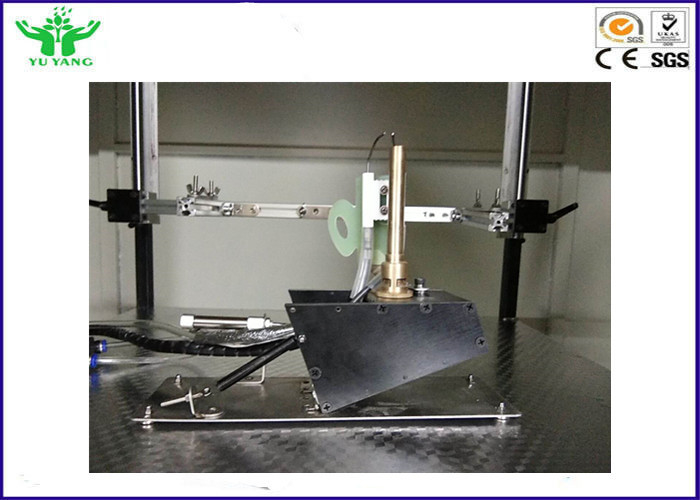

2,3 poder sobre e para girar sobre o interruptor de alimentação. Gire na “luz” no tela táctil e para girar na iluminação. Pressione do “o BOCAL do fogo movimento” no tela táctil. Incline o bocal 70° e coloque-o (como mostrado abaixo). Então para instalar um bocal da chama (longo: 40mm). Mova o conjunto de bocal apropriadamente e compare-o para prover de bocal para determinar a posição do teste do bocal. (Nota: Uma vez que a posição do maçarico é determinada, não precisa de ser ajustada)

2,4 após o bocal é ajustado, removem o bocal da chama e pressionam do “o BOCAL do fogo movimento” no tela táctil. Coloque a perpendicular do bocal a 90°.

2.5. Gire o dispositivo de ignição de modo que esteja acima do bocal da chama. Pressione “inflamam-se” no tela táctil e inflamam-se o bico. Ajuste o caudal do gás, a pressão de gás e o maçarico ajustando a válvula no painel. Medida e para ajustar a altura da chama com a chama interna 40mm do azul do calibre 125mm da chama.

2,6 imprensa o botão do “começo” no tela táctil para começar o teste.

2.7. O bocal será 70° automaticamente inclinado para aplicar a chama para provar por 15 segundos, e inclinado então de volta à posição vertical por 15 segundos. Faça este cinco vezes.

2,8 após a 5a carcaça, observe o arrebol da tarde, e a imprensa o botão da “parada” quando as paradas do arrebol da tarde.

2.9. Abra o “fã” e de “a entrada ar” em meios do tela táctil abrir a entrada de ar, a exaustão do fumo e os furos da entrada de ar em ambos os lados da câmara. O teste acaba-se.

Os acessórios mostram:
