Anexo 7 do ECE R118, máquina de testes brilhante térmica da gota do derretimento do N-F P92-505

Anexo 7 do ECE R118, máquina de testes brilhante térmica da gota do derretimento do N-F P92-505

Descrição:

Esta máquina é apropriada para o material térmico do derretimento do teste, a fim encontrar características da combustão da gota dos materiais de construção sob a influência do fonte de calor ou não. A experiência é espécime material sob o fonte de calor brilhante do radiador superior sob as circunstâncias especificadas:
1) combustão do gás liberado;
2) gota de gotas ardentes ou não-queimando-se;
3) combustão do algodão da fibra.

Padrão:

Anexo 7-TEST do ECE R118 PARA DETERMINAR o COMPORTAMENTO de DERRETIMENTO dos MATERIAIS,

Teste de gotejamento do N-F P 92-505 com o radiador elétrico, usado derretendo materiais

Especificação:

1. Fonte de calor:
A fonte de calor é um radiador elétrico com uma saída útil de 500W. A superfície de irradiacão é feita de uma placa de quartzo transparente com um diâmetro de 100mm; é aquecida bobinando o fio de resistência elétrica, e em um sulco espiral do suporte refratário.

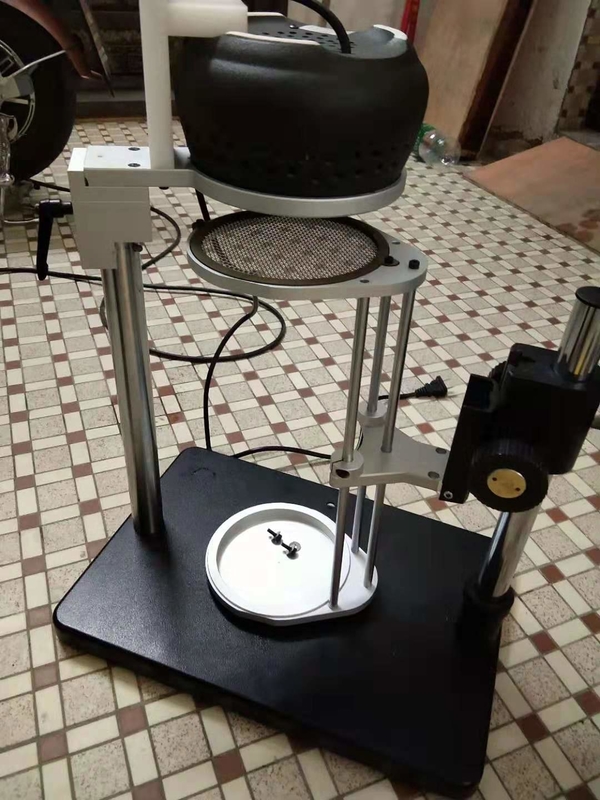

2. Suporte do espécime:
O apoio para as amostras é um anel metálico, sobre este apoio uma grade, feita do aço-fio inoxidável, é colocado com as seguintes dimensões: diâmetro interior 118mm, dimensão dos furos 2.10mm quadrado, diâmetro do aço-fio 0.70mm.

3. Coletor da gota:
O receptáculo é um tubo cilíndrico com um diâmetro interior de 118mm e uma profundidade de 12mm. O receptáculo é enchido com o algodão.

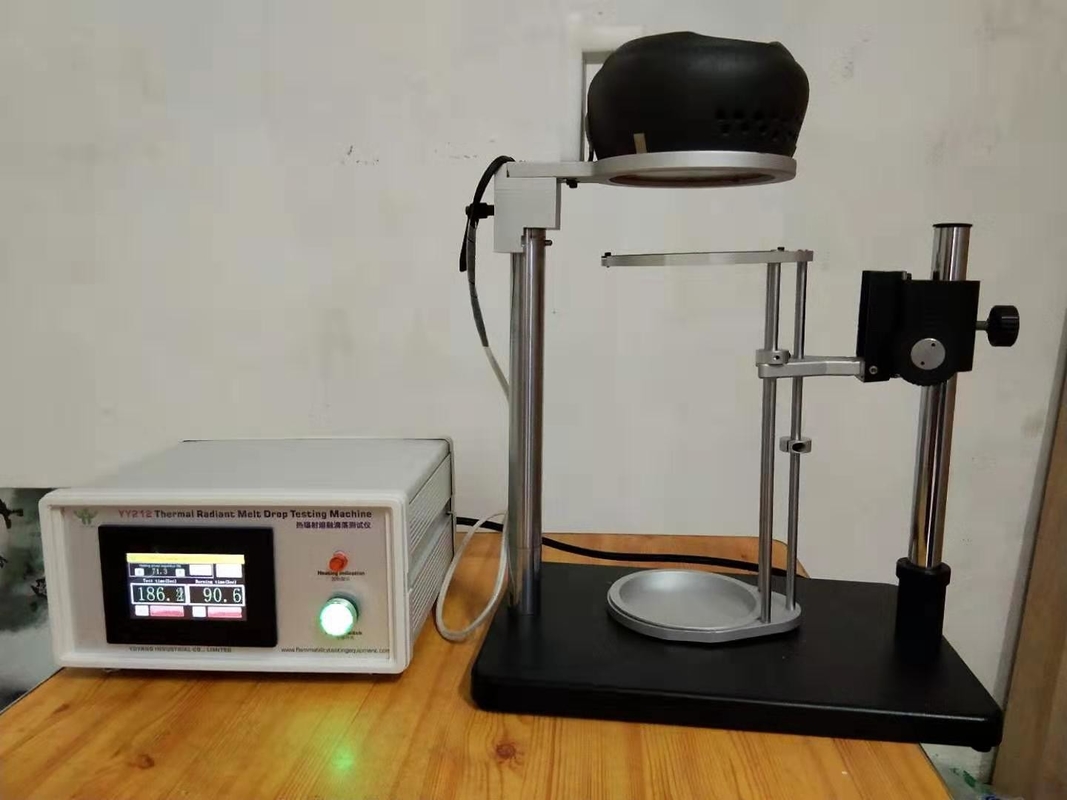

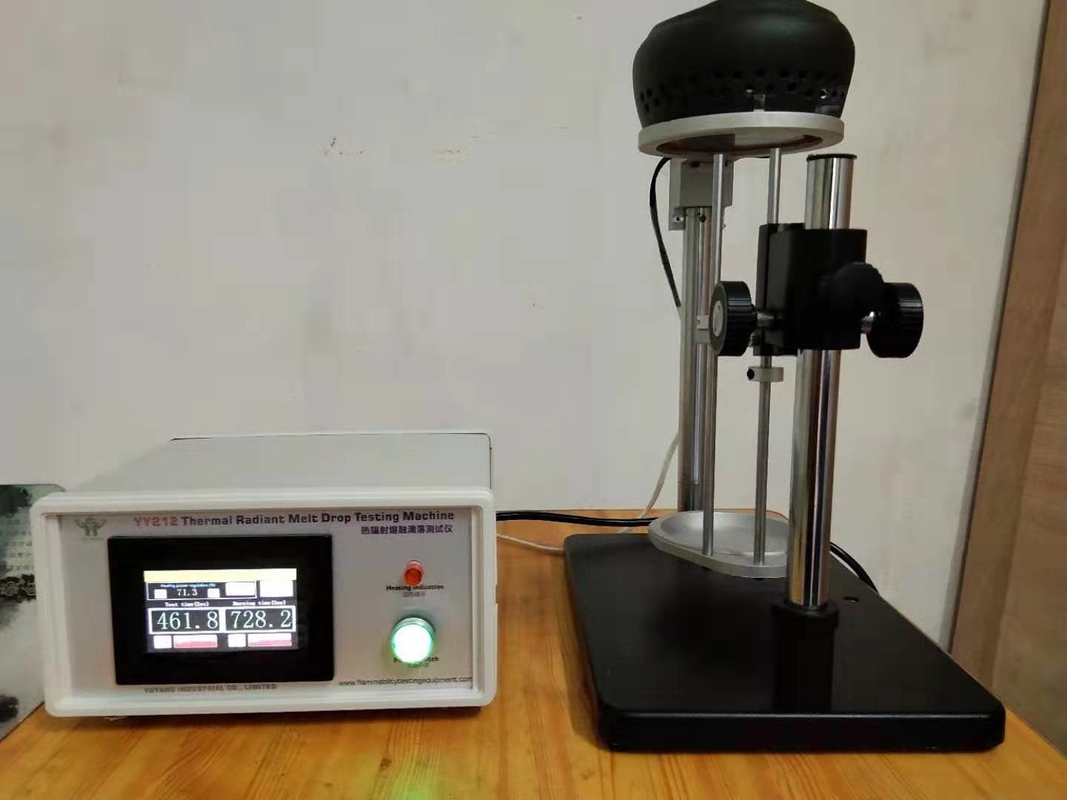

… radiador 400-500W; o poder pode ser ajustado arbitrariamente, dentro da câmara do controle;

B… O punho pode girar 90 graus para remover o radiador

C… A linha elétrica, conecta o controlador com o radiador.

D… Base

E… Coletor da gota

F… Ajuste o punho; usado para ajustar a altura superior e mais baixa do coletor da gota.

G… Ajuste o punho; usado para ajustar a altura superior e mais baixa do suporte do espécime.

H… Suporte do espécime

Eu… Câmara do controle

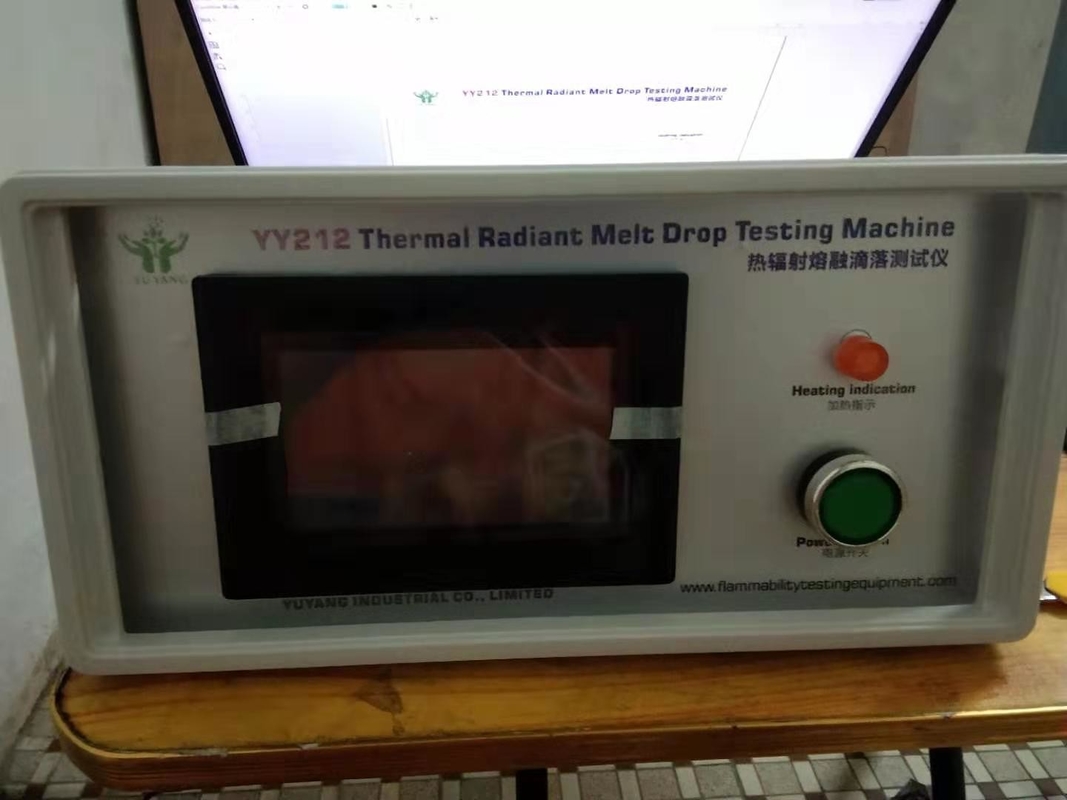

… Lâmpada de aquecimento

B… Exposição

C… Poder: imprensa este botão, o poder do sistema.

D… a entrada de poder

Fusível de E…

Relação da fonte de alimentação do radiador de F…

Relação da calibração de G…

Características:

1. Todos os dispositivos elétricos são feitos do material de aço inoxidável, da aparência agradável e da resistência de corrosão;

2. O suporte da radiação pode ser girado, o ângulo da rotação é maior de 90 graus e fácil instalar a amostra;

3. A altura da instalação da amostra pode ser ajustada;

4. Radiadores da energia elétrica

5. O radiador do calor brilhante pode ser linear ajustado com o ajuste automático do controle de poder;

6. O protetor da radiação é um vidro de quartzo e o diâmetro de abertura é o ± 5mm de 100mm;

7. O alcance da irradiação térmica a 3W/³ do cm a posição 30mm do plano do protetor da radiação.

8. O anel do suporte da amostra é feito de aço inoxidável e o diâmetro interno é 118mm;

9. Decole a placa que o diâmetro interno é 118mm, profundidade 12mm, tomada interna do algodão.

10. O radiômetro doméstico é incluído: Medidor de fluxo do calor da folha do círculo do ECE R118/radiômetro

Escala: 0-100 (kW/m2)

Recebendo o ângulo: 180°

Tipo do teste: Fluxo de calor total

Constante de tempo: menos do que 1s

Método refrigerando: refrigerar de água

Precisão: ±3%

Método de fixação: flange
