Lugar de origem:
China
Marca:
YUYANG
Certificação:
UL, ASTM, CE, ISO
Número do modelo:
YY616
Vídeo
Vídeo
Vídeo

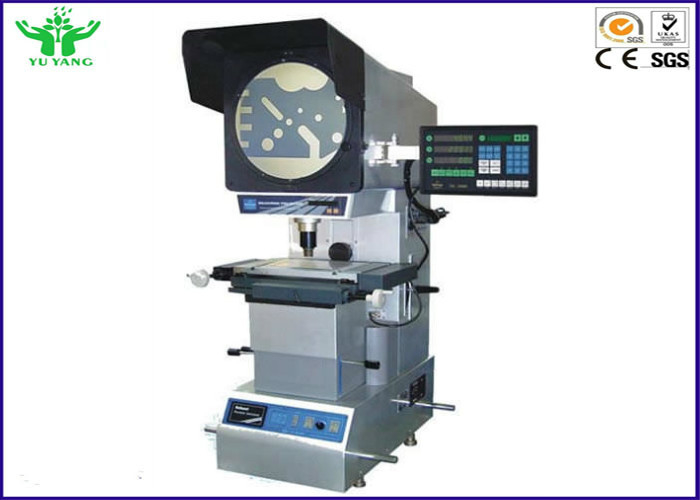

10x, 20x, 50x, medida vertical ótica do projetor de perfil de 100x Digitas para o fio e cabo
Aplicação:
1. O projetor de perfil vertical é usado principalmente para a medida das partes mecânicas da forma do comprimento, do ângulo, do contorno e da superfície.
2. O projetor de perfil vertical de medição ótico da rotação 360 pode inspecionar todos os tipos da superfície e o esboço de trabalho-partes complicadas, came, linha de parafuso, engrenagem, executa o cortador de trituração e assim por diante.
3. Projetor de perfil vertical de medição ótico amplamente utilizado no comércio do mecanismo, medidor, eletricidade, indústria clara, faculdade, instituto de pesquisa e departamento da medida-inspeção.
4. Os dados da medida podem output e conectar a impressora e o computador.
Características do produto:
• Projetor de perfil da qualidade superior altamente versátil e fácil de operar;
• Grande escala 200mm x 100mm do curso como o padrão;
• Fase linear da escala com definição de 0.0005mm;
• Tela fina do vidro à terra para a imagem clara;
• Iluminação incorporado do perfil e da superfície;
• 10x, 20x, 50x, lentes de projeção 100x disponíveis.
Especificação:
|
Modelo |
YY616 |
|
|
Tabela |
O tamanho da tabela do metal |
450 x280 milímetro |
|
O tamanho da tabela de vidro |
306x196mm |
|
|
curso da X-linha central |
200mm |
|
|
curso da Y-linha central |
100mm |
|
|
curso da Z-linha central |
90 (para o foco) |
|
|
Precisão de medição |
3+L/200 um |
|
|
Definição (X-linha central, Y-linha central): 0,001 milímetros |
||
|
Tela do projetor |
Tamanho da tela (milímetro): Range>Ø usado 300 de Ø 312 (com a linha do medidor) |
|
|
Escala giratória da tela: 0°~360° |
||
|
Definição (X-linha central, Y-linha central): 1' ou 0.01° |
||
|
Lente |
Ampliação: 10X opção da opção 100X da opção 50X da opção 20X |
|
|
Opinião do objeto (milímetro): Ø30 Ø15 Ø6 Ø3 |
||
|
Distância de funcionamento (milímetro): 77,7 44,3 38,4 25,3 |
||
|
Altura máxima da parte do trabalho: 90mm 90mm 90mm 90mm |
||
|
Sistema de processo de dados |
O sistema de processo de dados de DP-100multi-function, aparecendo em inglês, pode ser usado para recolher os dados e para medir o ponto, a linha, o círculo, o ângulo e a distância. |
|
|
Iluminação |
A iluminação da transmissão e da reflexão: lâmpada 24V/150W-halogen. |
|
|
Poder |
110V/220V (C.A.), 50/60HZ, power=400W total |
|
|
Frio |
Forçado - refrigerar de ar |
|
|
Dimensões |
770*810*1120mm |
|
|
Peso |
170kg |
|
|

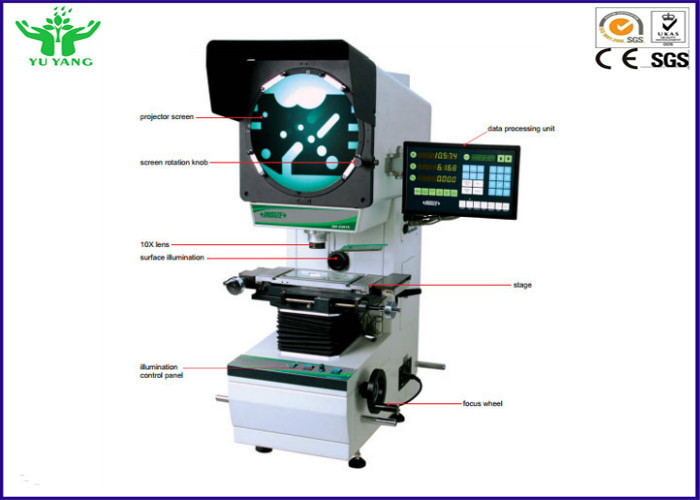

1. Tela |
2. punho rápido do movimento da tela |
3. Readout de DP-400 Digitas |
|
4. Giratório ajustar o botão |
5. quadro do projetor |
6. corpo principal da iluminação da transmissão |
|
7. Botão da linha central X |
8. botão de levantamento |
9. fundamento |
|
10. leve o botão |
11. tampa protetora contra poeira |
12. Linha central de Y |
|
13. Base |
14. Tabela de trabalho vertical |
15. grupo da dobradiça |
|
16. worktable |
17. abaixe a tabela da fase |
18. iluminação da reflexão |
|
19. objetivo |
20. tabela superior da fase |
21. posição nula |
|
22. trave o parafuso |
23. moldura do vidro de originais elástica |
|

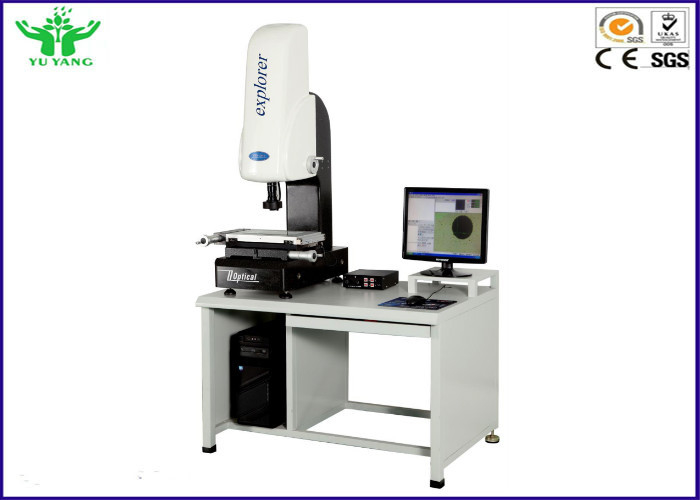

Características:
1) Estrutura contínua, grande tela táctil do LCD e software QM2.0 avançado;
2) Sistema ótico de alta qualidade para imagens torradas e claras;
3) Superfície do diodo emissor de luz e iluminação ajustáveis do contorno;
4) Câmera industrial de alta resolução do CCD;
5) lente zoom do repouso 6.5X variável dentro da escala da ampliação 30-190x;
6) Interface de usuário fácil de operar;
7) Função prolongada da impressão, economia e dados da exportação;
8) Excel, saída do relatório da palavra ou do multi-formato do txt, e entrada e saída de DXF;
9) medida ótica da altura do Não-contato;
10) Função dedetecção automática;
11) Faça economias e entre o programa;
12) Trace a foto e a medida;
13) Dimensione a função da etiqueta;
14) Função estatística do SPC;
