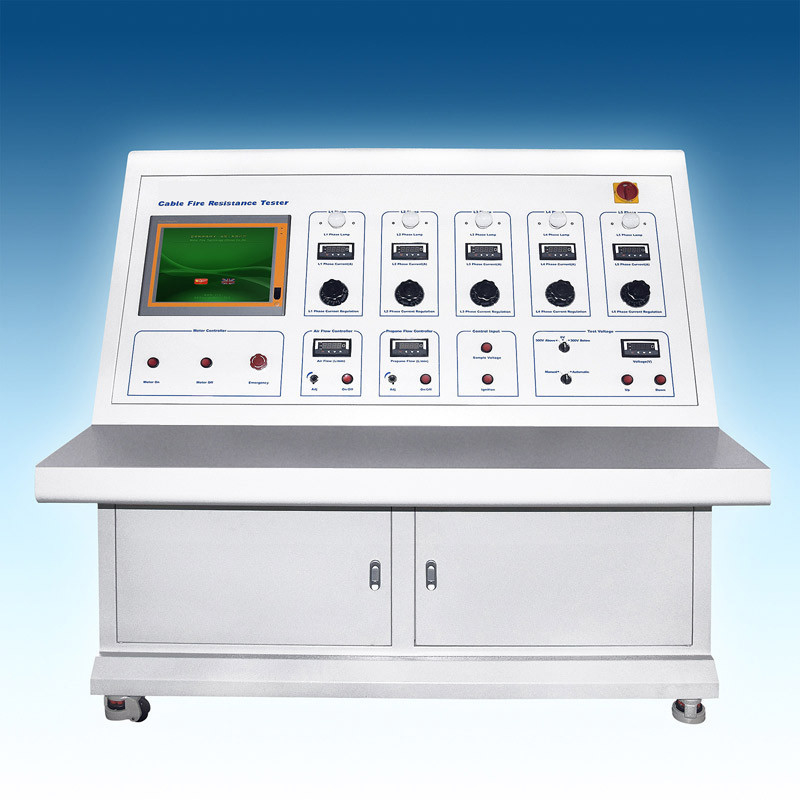

Teste de resistência do fogo do cabo do equipamento de testes do fio IEC60331 para a integridade do circuito sob condições do fogo

Teste de resistência ao fogo do cabo para determinar a integridade do circuito em condições de incêndio

Introdução

Características

• Fonte de calor: queimador de gás de propano tipo fita AGF

• Estruturado com 3 fileiras de buracos transversais, largura frontal média do queimador: 15 mm, Diâmetro do buraco: 1,32 mm, Distância entre o centro: 3,2 mm.

• Uma fila de furos polidos no buraco piloto para preservação da chama em ambas as faces da placa do queimador.

• Dois termopares são instalados horizontalmente separados 45 mm à esquerda e à direita da linha central do queimador para verificar a temperatura.

• Controladores de fluxo de massa para regular o fluxo de gás e ar, com uma precisão não inferior a 1,5%.

• O software pode mostrar a temperatura de calibração do queimador, a taxa de fluxo de propano e ar, etc.

• A corrente é fornecida por um transformador estelar trifásico com capacidade suficiente para manter a tensão de ensaio necessária quando a integridade do circuito não pode ser mantida.

• Indicador de ligação do condutor (indicador LED) para formar uma corrente.

• O valor da tensão é automaticamente definido por software e ajustado por um controlador de painel.

• Display digital dos dados de corrente e tensão, precisão da corrente é de 0,001A.

• Protecção da corrente utilizando fusível com 2A.

• Os dados de medição em tempo real de toda a corrente e tensão são recolhidos por computador e as curvas de corrente e tensão são geradas.

• Quando a integridade do circuito não pode ser mantida, a lâmpada indicadora correspondente é apagada, o computador determina automaticamente o estado e registra o tempo,E envia o alarme de som e luz.

Requisitos de instalação de Teste de resistência ao fogo para a integridade do circuito em condições de fogo
