INSTRUMENTO CO. DE DONGGUAN YUYANG, LTD
Fabricante da boa qualidade de China do equipamento de testes
Lugar de origem: | China |
Marca: | YUYANG |
Certificação: | ISO |
Número do modelo: | RPT-3 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | USD4500 |
Detalhes da embalagem: | CASO DA MADEIRA COMPENSADA |
Tempo de entrega: | 15 dias |
Habilidade da fonte: | 100 conjuntos por mês |
Palavra-chave: | jogo atual secodary do teste da injeção | Fonte de Alimentação: | ± 10% de AC220V, 50Hz/60Hz |
---|---|---|---|
Fase: | fase 3 | Peso: | <18kg> |
cor: | azul e branco | Garantia: | 1 ano |
Realçar: | equipamento de teste elétrico,ferramentas de teste elétricas |

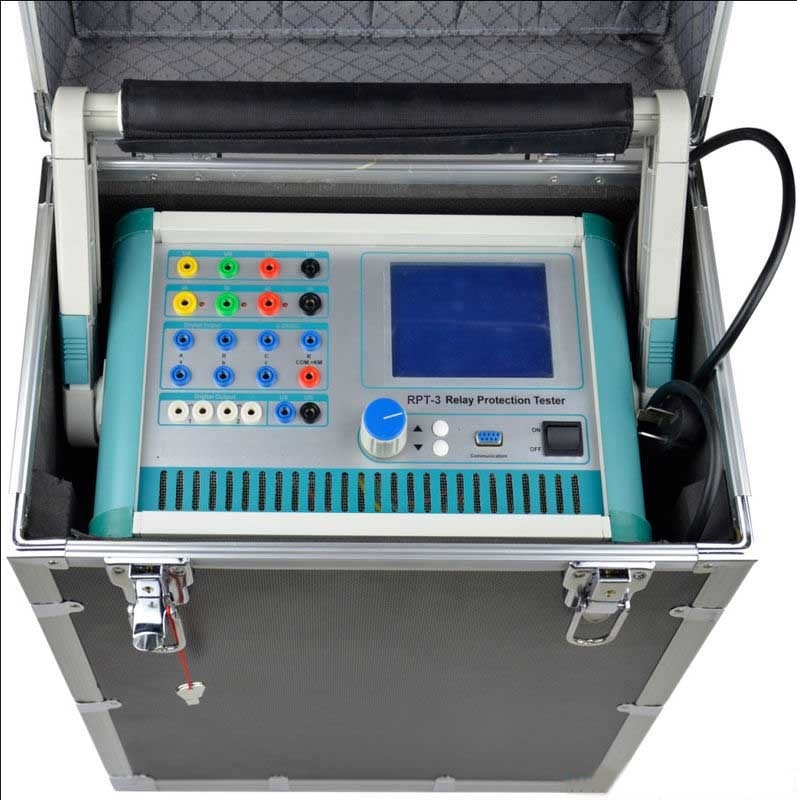

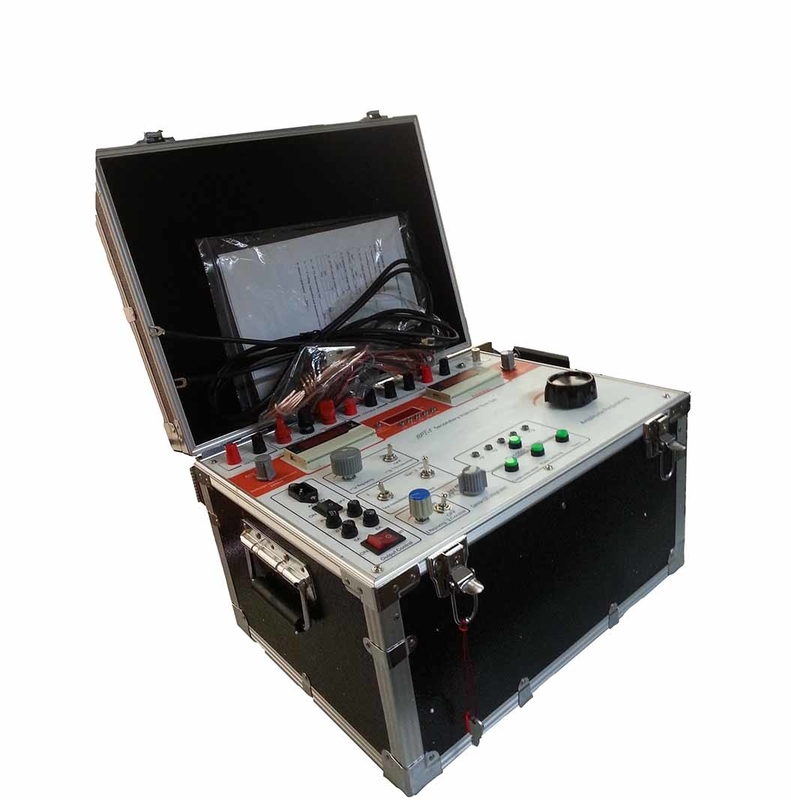

Grupo atual secundário trifásico bonde do teste da injeção do relé de proteção
I.Introduction:
Este jogo secundário do teste da injeção é aplicado para testar a unidade do relé no sistema de proteção do relé. Ao mesmo tempo podia-se considerar como uma fonte trifásica universal da tensão de AC/DC ou a fonte atual.
Este verificador da proteção do relé é aplicado à repetição da proteção do teste baseada na tensão e na operação atual.
A função principal do grupo do teste do relé de 3 fases inclui: calibração de relés da tensão e da operação atual, inspeção secundária do circuito, valor da viagem do teste do interruptor, interruptor e fora da medida do tempo do interruptor em e assim por diante.
Este jogo secundário da injeção é um baixo custo, uma operação simples e um dispositivo seguro do desempenho para o teste secundário do circuito.
II.Functions
1) A corrente e a tensão da C.A. basearam o teste da unidade do relé de proteção
2) A corrente e a tensão da C.C. basearam o teste da unidade do relé de proteção
3) Teste da unidade do relé de proteção da frequência
4) Teste da unidade do relé de proteção do harmônico
5) Teste diferencial da unidade do relé de proteção
6) teste da unidade do relé de proteção da Zero-sequência
7) Teste da unidade do relé de proteção da distância
8) Simulação de falha da rede do sistema de energia
III.Specifications:
Não. | Artigos | Especificações | |||
Corrente alternada (C.A.) output | |||||
1 | Precisão da saída | 0.5magnitude | |||
2 | Saída atual da fase (valor eficaz) | 0~40A | |||
3 | Saída atual da fase três paralela (valor eficaz) | 0~120A | |||
4 | Valor atual da fase com muitos tempos sob a permissão (valor eficaz) | 10A | |||
5 | Saídas de potência máximas atuais da fase | 420VA | |||
6 | Saídas de potência máximas atuais da fase três paralela | 900VA | |||
7 | Tempo de trabalho máximo atual da fase três paralela | 10s | |||
8 | Escala de frequência (onda baixa) | 20~1000Hz | |||
9 | Número da frequência do harmônico | tempo 1~20 | |||
De corrente contínua (C.C.) output | |||||
1 | Precisão da saída | 0.5magnitude | |||
2 | Saída atual |
0 ~ fase do ± 10 A/each 0 ~ paralela do ± 30 A/every três |
|||
3 | Saída máxima da tensão da carga | 20v | |||
Saída da tensão alterna | |||||
1 | Precisão da saída | 0.5magnitude | |||
2 | Tensão da fase output (RMS) | 0 ~ 120v | |||
3 | Linha tensão output (RMS) | 0 ~ 240v | |||
4 | Tensão da fase/linha saídas de potência da tensão | 80VA/100VA | |||
5 | Escala de frequência (onda baixa) | 20 ~ 1000Hz | |||
6 | Número da frequência do harmônico | 1 ~ 20 vezes | |||
Saída direta da tensão | |||||
1 | Precisão da saída | 0.5magnitude | |||
2 | Amplitude da saída da tensão da fase | 0 ~ +160v | |||
3 | Linha amplitude da saída da tensão | 0 ~ + 320v | |||
4 | Tensão da fase/linha saídas de potência da tensão | 70VA/140VA | |||
A medida da quantidade e do tempo do interruptor | |||||
1 | Comute a entrada dos parâmetros |
7 maneiras; Esvazie o contato: 1~20mA, 24v Acesso do contato do poder: “0": 0~ +6V; “1": +11 V~ +250V |
|||
2 | Comute a saída dos parâmetros | C.C. de 2 pares: 220V/0.2A; C.A.: 220V/0.5A | |||
3 | Medida do tempo | Escala de medição: 0.1ms ~ 9999s/0.1ms |
