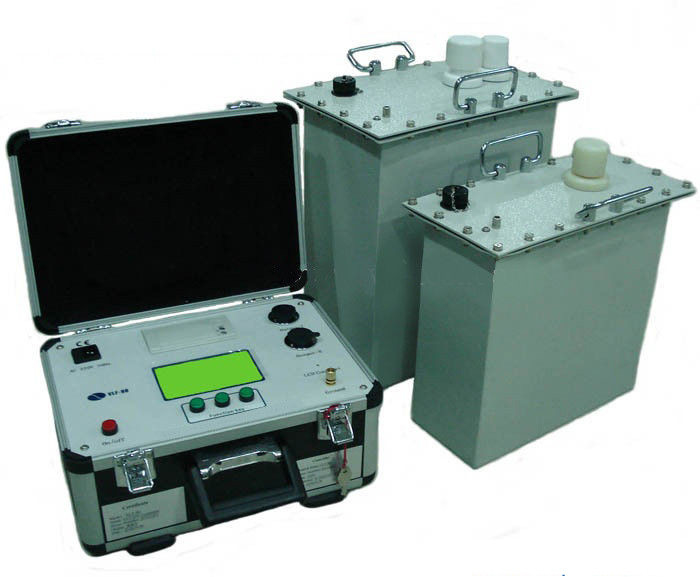

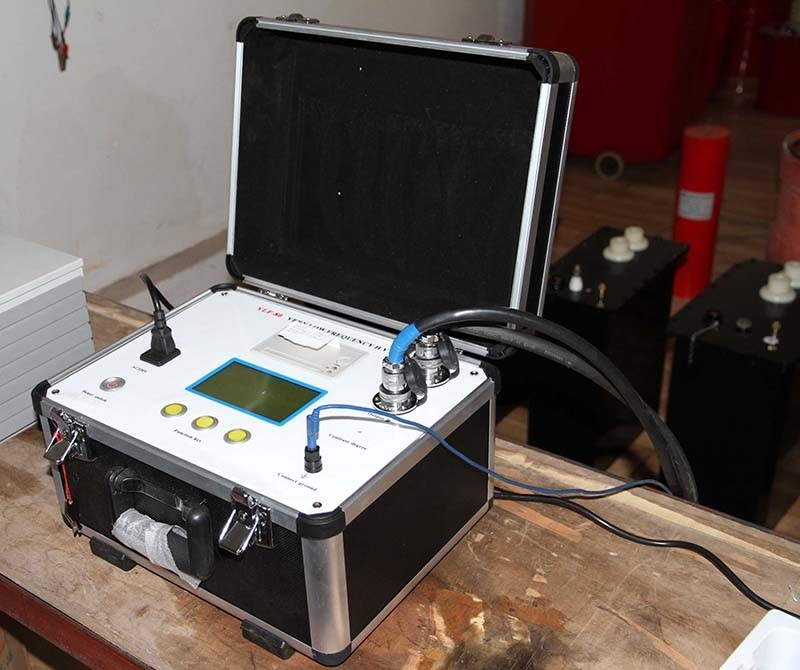

Verificador de baixa frequência ajustado do VLF Hipot do multi teste bonde avaliado da tensão

Verificador muito de baixa frequência bonde do VLF Hipot do cabo

I. Introdução:

O verificador do VLF Hipot é projetado e fabricado para o teste muito de baixa frequência bonde da tensão de withstand do equipamento.

O teste muito de baixa frequência da tensão de withstand é essencialmente uma alternativa do teste da tensão de withstand de frequência de poder. É muito menor, mais claro e portátil do que o verificador da tensão de withstand de frequência de poder.

Prova-se internacionalmente que o ultra-baixo teste da tensão de withstand da frequência 0.1Hz pode substituir o teste da tensão de withstand de frequência de poder.

O verificador do vlf do cabo bonde pode ser aplicado para 10kV, 35kV, transformador da máquina do poder 300MW térmico, de poder 10kV, 35kV e o outro equipamento bonde

II. funções

1. Mais fácil usar o microcontrolador totalmente automático
2. impressora do acessório
3. saída verdadeira da onda de seno
4. exposição de tempo real da forma de onda real da saída
5. ergonômico, menu guiado, grande LCD backlit
6. armazenamento dos resultados da análise para a recuperação mais atrasada e a cópia.
7. Sobre a tensão e a corrente protegidas
8. frequência variável 0.1Hz, 0.05Hz, 0,02 hertz
9. dados da corrente, da tensão e da forma de onda provadas diretamente no lado da alta tensão.
10. os testes da C.A. não degradam a boa isolação do cabo
11. as cargas de espaço prejudiciais não são injetadas na isolação do cabo
12. Nenhuma onda de viagem é gerada durante testes
13. Projeto áspero e seguro menos falha inclinada dos transeuntes

III. especificações:

1. Tensão máxima output: refira seguinte tabela;

2. Frequência da saída: 0.1Hz, 0.05Hz, 0.02Hz;

3. Precisão da medida: 2,5%;

4. Erros positivos e negativos do pico da tensão < 2="">

5. Distorção do formulário de onda da tensão:<3>

6. Erro de medida da resistência de isolação:<2>

7. Erro de medida atual do escapamento:<2>

8. Fonte de alimentação: ± 10% de AC220V, 50Hz/60Hz;

9. Temperatura do ambiente: 0~50°C;

10. Umidade: ≤85%RH;

IV. características:

• Os dados da corrente, da tensão e do formulário de onda podem diretamente ser provados no lado de alta tensão, assim que os dados são reais e exatos;

• Proteção da sobretensão: Se a saída excede o limite do grupo de tensão, o verificador do hipot parada programada proteger-se-á; o tempo da atuação é menos do que 15ms;

• Proteção da sobrecarga: é proteção dupla da alto-baixa tensão no projeto, a proteção exata da parada programada pode ser feito de acordo com o valor ajustado no lado de alta tensão; Se a corrente no lado da baixa tensão excede a corrente avaliado, o instrumento tomará a proteção da parada programada, o tempo da atuação é ambos menos do que 15ms;

• Um resistor protetor da saída de alta tensão é fornecido na tensão impulsiona o corpo no projeto e este elimina a necessidade de resistor protetor adicional conectado fora;

• Em consequência do circuito de controle da reação negativa do circuito fechado da tensão do alto e baixo, a saída sem efeito capacitivo da elevação;

• A peça de controle de alta tensão adota a unidade de interruptor inovativa da alta tensão do controle claro, controle é exata, segura e segura;

• Com controle colorido do toque da relação homem-máquina mais o sistema operacional modular do software dos controles, este grupo do teste do vlf é preciso e intuitivo;

• De múltiplos propósitos: a máquina muito de baixa frequência do teste pode simultaneamente as medidas a capacidade de objetos testados, a resistência de isolação, a corrente do escapamento, e de withstand da C.A. teste da tensão;
