Lugar de origem: | China |
Marca: | YUYANG |
Certificação: | GB/T5169.10-2006, IEC60695-2-10:2000, UL746A |
Número do modelo: | YYW-012 |
Detalhes da embalagem: | Caso de madeira forte |
---|---|
Tempo de entrega: | 10-15 dias do trabalho |
Habilidade da fonte: | 100sets/mês |
Aplicação:: | Fios e Cabos | Controlador:: | Controlador de tela do toque |
---|---|---|---|
Temperatura:: | 500-1000°c ±2°c ajustável | Tempo abrasador:: | 30s±0.1s |
Fireouttime:: | 0-999.9 ± 0,1 S DE S | Passar na profundidade:: | ± de 7mm 0,5 milímetros |
Fio do fulgor:: | Diâmetro 4mm±0.04mmni/Cr (80/20), padrão | Velocidade do teste:: | 14mm/s |
Pares termoelétricos:: | 0,5 mm | ||
Realçar: | equipamento de teste do cabo,equipamento de testes da faísca |

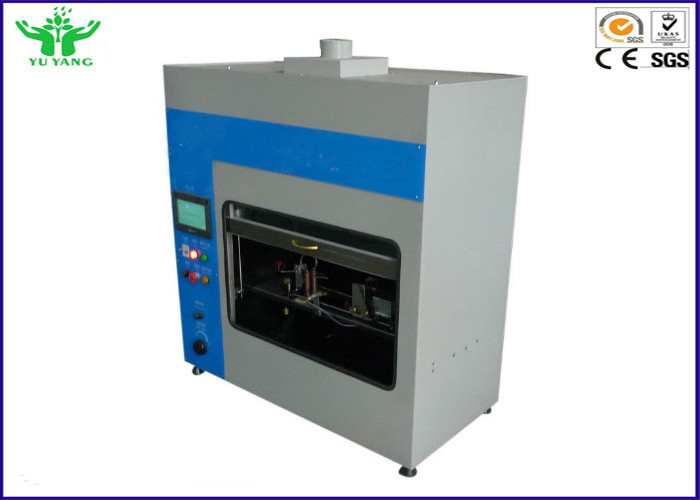

equipamento de testes 500-1000°c do fio e do cabo do fulgor do laboratório 30s±0.1s ±2°c ajustável
Descrição do produto:
As máquinas de testes do fio do fulgor são usadas para o teste ardente de materiais de isolamento no lugar para as peças do equipamento bonde que não são as peças vivas fixas mas que forneça a isolação contra choque elétrico e para a isolação peças da tensão da segurança fixa das extra-baixas. Os produtos de imitação devido às condições de falha dentro da alta temperatura, tal como a sobrecarga, procuram um caminho mais curto e a outra temperatura excessiva causada pelo perigo de fogo.
A máquina do teste do fio do fulgor é baseada em IEC335, IEC60695-2-10: 2000 ~ IEC60695-2-13: 2000 do “fios fulgor/linhas de apoio ao cliente, os métodos básicos do teste, o equipamento de teste do fio do fulgor e os procedimentos de teste gerais” e o UL 746A, IEC829 DIN695, VDE0471, GB5169 e outros padrões exigem o uso do projeto do teste da simulação do programa de fonte da ignição da não-chama.
A máquina do teste do fio do fulgor especificará o material (φ4 Ni80/Cr20) e a forma do fio do aquecimento com um grande aquecimento atual à temperatura do teste (ºC 500 ~ ºC 1000) 1min, o teste ardente vertical exigido 30s da pressão (1.0N), ignição e combustão do sólido e outros materiais combustíveis contínuos, temperatura de ignição (GWIT), inflamabilidade e índice da inflamabilidade do material de isolamento contínuo e outros materiais combustíveis contínuos, e o ignitability do material de isolamento contínuo e de outros materiais combustíveis contínuos. (GWFI).
Parâmetros técnicos:
1, fio quente: de anel padrão especial do Ni/Cr do ± 0.04mm de φ4mm 80/20) (, posição horizontal
2, par termoelétrico: K-tipo de φ0.5mm, par termoelétrico blindado de alta temperatura isolado importado, grupos blindados do ºC 1100 do calor (melhor do que o ºC 1050 padrão)
3, temperatura de aquecimento elétrica do fio do fulgor: ºC 500 ~ ºC 1000 ajustável
4, flutuações da temperatura: <3>
5, testam a pressão de teste: 1.0N ± 0.1N (ajustável)
6, a profundidade de penetração máxima: ± 0.5mm de 7mm (ajustável)
7, a velocidade movente do produto do teste: 10mm/s ~ 25mm/s
8, o tempo do teste: 30s ± 0.1s (pode ser pré-ajustado)
9, ignição que pavimenta a espessura da placa: densamente o pinho branco de 10mm cobriu a madeira 12g/m2 ~ 30g/m2
papel de seda padrão,
± 5mm de 200mm do fio de incandescência
10, volume da área de teste: ≤ 20Lx da iluminação do fundo do preto do fundo do ≥ 0.5M3;
11, furo de respiradouro: φ100mm
12, fonte de alimentação: 1kVA 220V 50-60Hz
Modele o nenhum | TH-5601 | |
Controlador | Controlador de tela táctil | |
Fio do fulgor | diâmetro 4mm±0.04mmNi/Cr (80/20), padrão | |
Variação da temperatura | continus de 500-1000°C ±2°C ajustável | |
Par termoelétrico | o tipo K do diâmetro 0.5mm (Ni/Cr - Ni/Al), bainha blindada pode suportar a temperatura -40~ 1100°C | |
Tempo abrasador | 30s±0.1s (temporizador digital de OMRON H5CN-XAN-Z, 0-9999s, presettable) | |
Tempo da luz-fora | 0-999.9 ± 0,1 s de s, gravação automática, intervalo manual | |
Fireouttime | 0-999.9 ± 0,1 s de s, gravação automática, intervalo manual | |
Passar na profundidade | ± de 7mm 0,5 milímetros | |
Pressão da amostra | 1N ± 0,2 N | |
Teste a velocidade | 18±3mm/s | |
Teste o fundo | enegreça o fundo | |
Teste o processo | controlo automático, convulsões independentes | |
Câmara | ≥0.5m | |
Tamanho | W1000mm×D650mm×H1300mm | |
Controle | Usando o único controle do microcomputador + do tela táctil da microplaqueta | |
Consulte o padrão | GB/T5169.10-2006, IEC60695-2-10: 2000, UL746A | |
Fonte de alimentação | C.A. 220V, 50/60Hz |
Padrão:
GB/T5169.10-2006, IEC60695-11-5: 2000, UL746A
