Equipamento de testes do fogo da taxa de liberação do calor no quilowatt completo 380v do teste 6 do canto da sala da escala

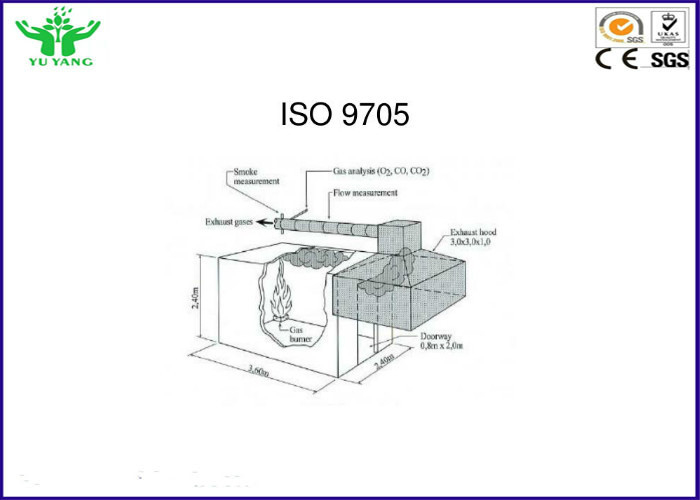

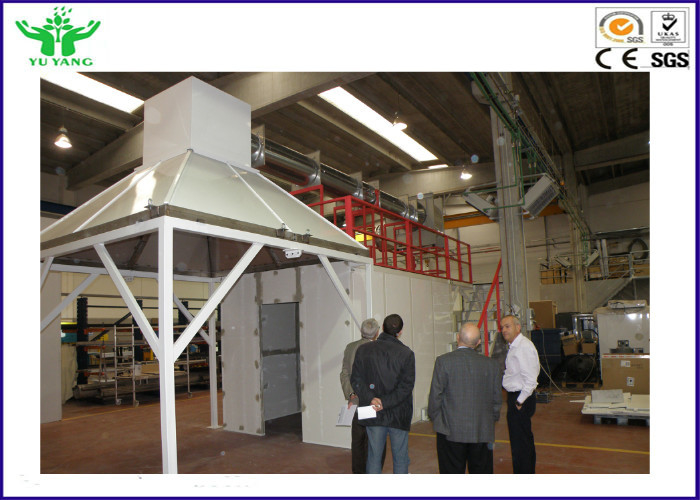

Equipamento de testes completo do fogo da taxa de liberação do calor do teste do canto da sala dos produtos de superfície do ISO 9705

Descrição:

O teste de canto da sala para executar testes da reação do fogo de Ineltec simula um fogo no circunstâncias bem ventilados começado em um canto de uma sala pequena com a uma porta aberta de acordo com o 9705:1993 do ISO do padrão.

Pretende-se avaliar a contribuição para atear fogo ao crescimento fornecido por uma superfície do produto usando uma fonte de ignição especificada.

O ISO 9705 do teste do canto da sala é particularmente apropriado para os produtos que por qualquer motivo não podem ser testados em uma escala de laboratório pequena.

O método avalia as características do fogo de um produto de superfície em uma encenação do fogo da sala. O campo de aplicação é para os produtos de construção que, por qualquer motivo, não podem ser testados na pequena escala, por exemplo materiais termoplásticos, sistemas comum e materiais com grande irregularidade. Outros produtos podem igualmente ser avaliados no método, por exemplo isolação da tubulação e mobília estofada.

Padrões:

ISO 9705: 1993 testes de fogo

O método mede o seguinte: taxa de liberação do calor (quilowatt), liberação de calor total (MJ) e taxa de produção do fumo (m2/s). O fenômeno do flashover, chama espalhou e queimar gotas ou partículas é registrada visualmente igualmente. Quando necessários, os gás tóxicos podem igualmente ser medidos usando a análise de FTIR.

O método é usado igualmente para a finalidade da pesquisa e para o fogo que modela estudos.

Reação do ISO 13784-1 ao teste de fogo para sistemas da construção do painel de sanduíche - paridades 1: Teste pequeno da sala

Método do teste de ASTM E1537 para testes de fogo da mobília estofada

Guia dos padrões de ASTM E603 para experiências do fogo da sala

EN 14390: Teste completo da sala do teste de fogo para os produtos de superfície
NFP A 265: Métodos padrão de testes de fogo para avaliar a contribuição do crescimento do fogo da sala da coberta de matéria têxtil nos painéis e em paredes completos da altura
NFP A 286: Métodos padrão de testes de fogo para avaliar a contribuição do revestimento interior da parede e do teto ao crescimento do fogo da sala

Procedimento de teste:

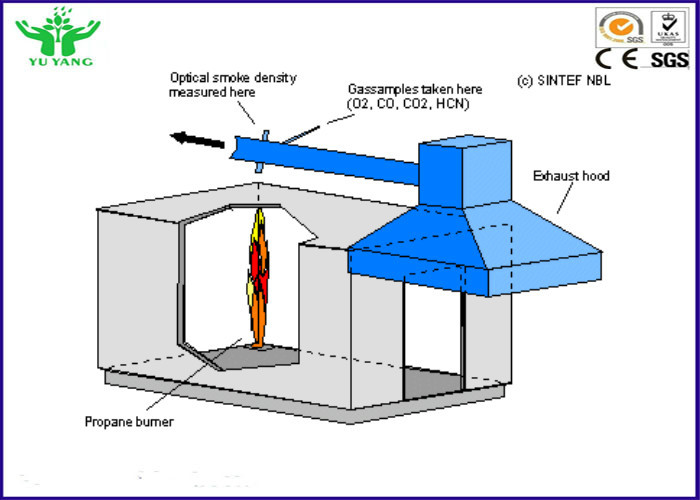

Durante o teste, a amostra do teste é montada no interior da sala, no teto e em todas as paredes à exceção da parede com a abertura da porta. Um queimador de gás do propano é ficado situado em um dos cantos e produz uma taxa de liberação do calor de 100 quilowatts durante 10 minutos, e então 300 quilowatts os seguintes 10 minutos. O tempo total do teste é 20 minutos. Os gás de combustão são recolhidos através de uma capa onde a taxa de liberação do calor e a produção do fumo sejam medidas. A propagação da chama ao longo das paredes e o teto são observados visualmente. Se as chamas emergem da abertura da porta, o flashover ocorreu e o teste é terminado. A taxa de liberação do calor no flashover é geralmente aproximadamente 1 MW.

Características principais:

1, a sala de teste é construído pela densidade de 700kg/³ de m - material à prova de fogo da classe A1.

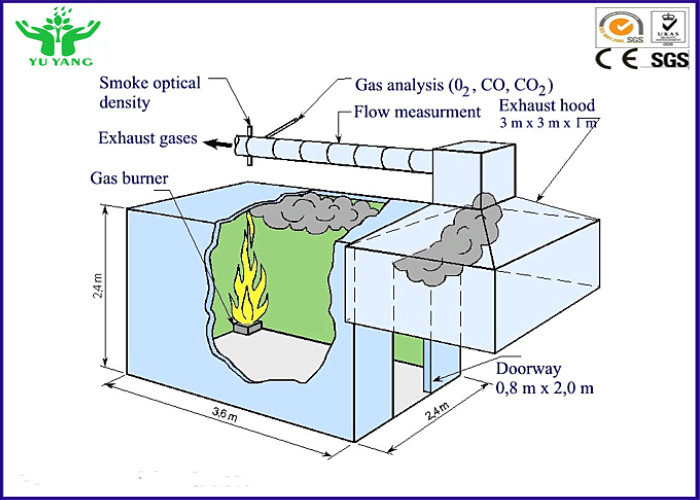

2, as dimensões internas da sala 3.6M x 2.4M x 2.4M
3, o tamanho da porta: 0.8M (W) X2.0M (h)
4, o queimador da caixa de areia com gás do propano e equipado com a emergência cortaram dispositivos.
5, sistema de ignição automático para gravar automaticamente dados experimentais;
6, timet independentemente móvel às unidades de exposição.
7, ignição de faísca 10kV, um cessar-fogo com dispositivos de segurança. Fogo - extinguindo o projeto de sistema da drenagem.
9, equipado com a escadaria para as tubulações de exaustão fáceis da manutenção.

Amostra do gás e sistema de análise
1, sistema da amostra do gás inclui uma ponta de prova anular do demonstrador, uma bomba de sução, um filtro ínfimo, uma armadilha fria, a válvula de exaustão, os filtros de água e o filtro do CO2.
2, três filtros; A precisão mínima da filtragem é 0.5um.
3, armadilha fria de congelação; sistemas de refrigeração do compressor do condicionamento de ar; controlando a temperatura em 0 ~ 5ºC.
4, bomba de sução, caudal são 33L/min, o vácuo é 700mmHg, e a pressão é a barra 2,5.
5, cilindro de secagem, que filtram a água e as impurezas.
6, o controlador do fluxo para controlar o fluxo de ar inspiratory.
7, o demonstrador têm 12 furos e fluxo do gás no sentido oposto, filtro incorporado e 685mm da poeira destas posses das capas.
8, analisador paramagnético do oxigênio, a escala são 0-25%; resposta linear; sensor do oxigênio de Grâ Bretanha Servomex das importações.

Sistema do fumo
1, fonte de laser de 0.5W HE-NE.
2, de Thorlabs detector opticamente.
3, 5 movidos a motor classificam automaticamente o dispositivo da calibração com do 0%, 25%, 50%, 75%, filtros do transmitância de 100%.
4, uns sistemas da calibração do toque no software com exposição digital e da curva.

Sistema de DAQ
1, módulo 16bit por aquisição de dados.
2, comunicação de Digitas entre o computador e o módulo de DAQ.
3, de aplicação baseado de Labview software em DAQ e análise de dados.

Sistemas operacionais
1, Labview baseou o sistema de aplicação, facilmente e precisa-o para operar-se e controlar.
2, estado do teste, exposição de estado da calibração na tela.
3, estado de dispositivo são indicados na tela e nos indicadores no painel.
4, transdutores dados, parâmetros de processo, resultado da análise indicado na tela através de digital e curva.
5, de procedimento do teste e da calibração automóvel executado pelo programa do PLC.
6, dispositivo podem ser controlados através da tela da aplicação e do painel de controle.
7, o PC e o PLC comunicam-se com o protocolo digital que é seguro e robusto.

Parâmetros técnicos:

1, analisador etic do oxigênio de Paramagn, a escala de concentração é 0~25%, um analisador do oxigênio é resposta linear, sensor do oxigênio de Grâ Bretanha Servomex; tempo de resposta de 10% a de 90% de menos do que 12s; o ruído da saída não excede 50ppm;. Reproduza os valores medidos mais baixo do que 100ppm,
2, escala infravermelha do analisador do CO2: 0 a 10%; precisão do ± 0,01%;
3, os trabalhos do compressor: armadilha fria: 0 a 5 graus;
4, bomba de diafragma da importação, caudal: 33 L/MIN
5, o ± padrão 5% da precisão da cor do detector, linearidades da saída (transmissão) <1>

Dados de teste:
1, taxa de liberação (HRR) do calor,
2, liberação de calor total (THR),
3, liberação de calor (EHR) da eficiência,
4, taxa de produção (SPR) do fumo,
5, hora de inflamar (TTI),
6, tempo ao flameout,
7, taxa do consumo do oxigênio,
8, taxa de produção do CO2,
9, taxa de produção do CO,
