O OMI brilhante eletrônico do painel de ASTM E1317 arde ISO 5658-2 do equipamento de testes da propagação

O OMI brilhante eletrônico do painel de ASTM E1317 arde ISO 5658-2 do equipamento de testes da propagação

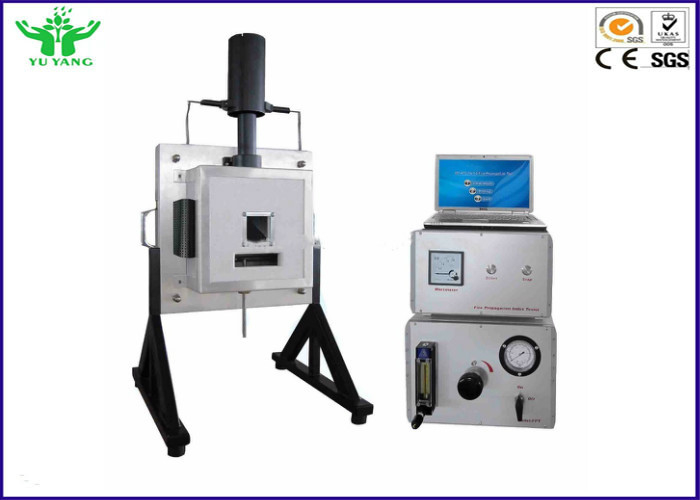

I. introdução de produto:

O verificador da extensão da chama foi desenvolvido e produzido de acordo com o padrão ISO5658-2, ao encontrar-se as exigências do ftp do OMI codificam a definição A. 653(16) e ASTM E 1317.For a determinação do desempenho transversal de produtos da construção, desempenho da propagação de chama/velocidade da propagação de chama propagação da chama pode ser usado para avaliar a chama - desempenho retardador dos materiais.

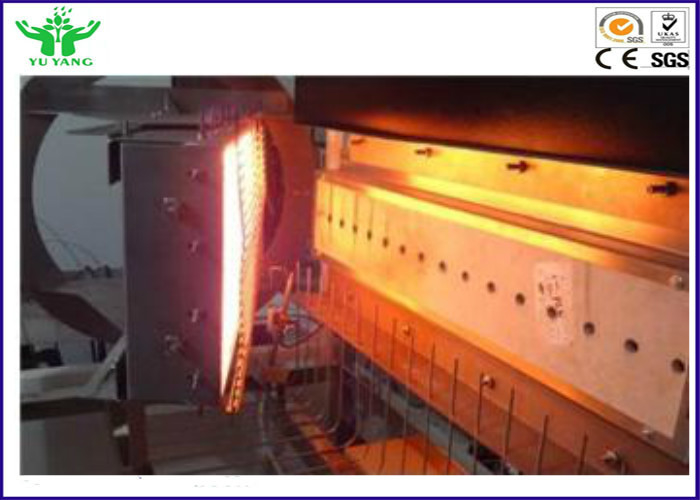

O equipamento através da placa da irradiação térmica de radiação de gás, usando o calor importado da radiação da calibração do medidor de fluxo do calor, iluminou-se misturando a amostra do queimador de gás para testar o material no caso de determinado calor da radiação de combustão; A amostra é exposta à área onde o fluxo da radiação é calibrado claramente, à medida do tempo da ignição, à propagação da chama e ao tempo final da extinção. A amostra do teste é colocada em uma posição vertical, painel brilhante adjacente, exposição às áreas com calibração clara do fluxo brilhante. A chama de ignição é próxima à amostra do teste, mas não contacta a amostra do teste, a extremidade quente da amostra está inflamada por um gás da evaporação na superfície, após a ignição, registro o desenvolvimento da chama para a frente, e grava o tempo em que a chama dianteira é queimada na superfície da amostra a cada distância da calibração. Então os materiais do teste incluem o calor da ignição, o calor de combustão contínuo, o calor crítico do caudal, o médio da combustão contínua, a quantidade da liberação de calor total e outros parâmetros relacionados.

2. Padrões:

ISO 5658-2: propagação de chama, parte 2: extensão da chama espalhada no lado do produto da construção.

GB/T 28752-2012: método de espalhamento horizontal do teste para a chama na superfície vertical.

Definição do código do ftp do OMI A. 653(16): proposta para o procedimento de teste da inflamabilidade para os materiais do anteparo, do teto e da plataforma (opcionais)

ASTM E 1317: método padrão do teste para a inflamabilidade de revestimentos da superfície do navio.

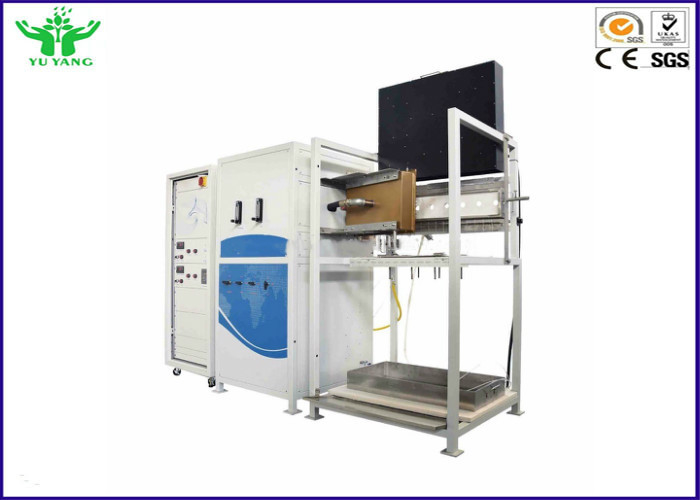

3. Características estruturais.

3.1. O corpo da caixa é feito de aço inoxidável, de bonito e de resistente à corrosão; ascendente fácil de limpar; quadro principal: consiste em duas porções independentes: o quadro e a amostra do queimador apoiam o quadro. As duas peças são aparafusadas junto, e há uns parafusos a estar flexíveis para o ajuste mecânico.

3,2 a altura Center do painel brilhante é (1200±100) milímetro, superfície brilhante da radiação do painel e a superfície antes (15 ± 3) do °, pode ajustar-se

3,3 o tamanho da placa da radiação é 480mm x 280mm, feito de azulejos refratários porosos; a intensidade de radiação pode alcançar sobre 62kw/m2, temperatura de superfície do ℃ aproximadamente 750.

3,4 queimador: (200 + 10) o tubo cerâmico do furo dobro longo do milímetro, diâmetro interno 6 milímetros, cada diâmetro de furo longitudinal é 6mm, com medidor do propano e de fluxo do ar, altura pequena ajustável da chama, para conseguir as exigências altas da chama do milímetro do padrão (230 + 20).

3,5 observação em nível: é fácil para usuários observar a propagação da chama; feito de aço inoxidável, o ajuste horizontal e vertical do sentido, mede 50 milímetros;

3,6 equipado com o guia de instalação da amostra, feito de aço inoxidável. Resistência do calor e de corrosão; A amostra é instalada como um tipo extraível;

3,7 visor: Equipado com o espelho ajustável da visão do ângulo (750mm x 120mm), durante o teste, a taxa da propagação da chama pode ser observado através do espelho de vidro e do ancinho da amostra, e pode ser gravado automaticamente pelo interruptor de pé.

3,8 tamanho da amostra: comprimento e 250mm de 808mm largos. Feito (3 + 0,2) da placa de aço inoxidável grossa do milímetro.

3,9 a chaminé da amostra, 1, é feita da folha de aço inoxidável com uma espessura de 0,5 ±0.05mm. O gás e a chaminé metal o par termoelétrico da compensação.

3,10 placa da calibração: comprimento (795 + 1) milímetro, milímetro largo, (25±2) placa noncombustible grossa do milímetro. A densidade de secagem (950 ±100) kg/m3.There é 8 furos com um diâmetro de 25mm, e o afastamento do furo é 100mm + 1mm;

3,11 encosto e placa do posicionamento: A placa traseira é 800mm longos e 155mm largo, (12.5±3) placa noncombustible grossa do milímetro, densidade de secagem (950 ±100) kg/m3, posicionando o material de folha é o mesmo que a placa traseira, largura (25± 2) milímetro.

4. Sistema da radiação térmica:

4,1 controlador de temperatura do painel do ponto luminoso: impeça que a chama gire para a parte traseira do painel do radiador, verifique a temperatura interna do painel do radiador, e elimine automaticamente a válvula de solenoide do gás no caso da corrente da chama.

4,2 a placa da radiação é aplicada ao fluxo de calor do espécime, e o inclinação diminui ao longo do comprimento do espécime. O ponto de partida é 50KW/m2, e a extremidade é 1.5kw/m2.

4,3 o Estados Unidos importou o tipo da tomada de MEDTHERM (Schmidt-Boelter) medidor de fluxo termoelétrico do calor do reator, escala de medição de 80KW/m2, medidor de fluxo água-de refrigeração do calor. Grande não-linear mais ou menos 2%; Repetibilidade mais ou menos 0,5%;

4,4 abastecimento de gás: equipado com a válvula de diminuição da pressão, válvula de pressão zero, moderando a válvula, a válvula e o misturador de solenoide, a mistura do bom ar e gás ao painel brilhante.

4,5 uma placa porosa da calibração é fornecida e um medidor de fluxo deslizante do calor é usado para detectar se o fluxo brilhante cumpre as exigências padrão.

5. Sistema de controlo:

5,1 o comprimento da chama da fonte de ignição é 230 mais ou menos 20mm, o fluxo do propano é 0.4l /s, e o fluxo de ar é 1.0l /min.

5,2 fluxo do gás da fonte: o gás pode ser metano, gás natural, propano, o caudal é maior do que 1.0l /s, e o sistema de controlo do fluxo é menos de 1% entre 0.5L/s~ 1.5l /s.

5,3 o fluxo de ar é maior do que 9.0L/s, e o erro do sistema de controlo do fluxo é menos de 1% entre 5L/s~15L/s, e o encanamento do ar contém o filtro.

5,4 válvula de regulamento da pressão do tipo e calibre de pressão importados, controle exato da pressão de gás;

5,5 toda a segurança de sistema de controlo brilhante à prova de explosões, válvula da combustão do painel de verificação, a válvula de solenoide do gás pode impedir o retorno do gás;

5,6 a câmera pode observar e salvar o processo dos testes em um programa.

5,7 19" quadro da análise podem medir a taxa da propagação da chama, o caudal crítico e a taxa de liberação do calor.

5,8 o sistema por aquisição de dados pode armazenar a imagem de características do comprimento e da combustão da propagação da chama.

5,9 o sistema do queimador do painel do ponto luminoso é automatizado inteiramente, com ignição de faísca e o fechamento de segurança, todos os sistemas de controlo é à prova de explosões;

5,10 o OMI permite que toda a calibração, testes, resultados da análise seja (OMI, ISO) mais fácil impresso (opcional);

5,11 armário de controle padrão, sistema de controlo inteligente do computador +Labview; A relação é mais amigável e o teste é mais inteligente.
