máquina de testes universal servo Eletro-hidráulica do controle de computador 2000KN
Aplicações:
A máquina de testes universal hidráulica servo do controle de computador é garantida para encontrar-se
ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, JIS Z2241-1998,
ISO75000-1, ISO4012, ISO10065 e outras especificações internacionais e nacionais, que são apropriados para a tensão, a compressão, a dobra, a tesoura e os outros testes adicionando o dispositivo bonde diferente do teste para materiais do metal e do metaloide. Adota o Power Pack hidráulico para conduzir o pistão no cilindro do óleo para fornecer a carga dos testes. Usando a pilha de carga e o codificador fotoelétrico, o computador é exibição oportuna os parâmetros dos testes como a carga dos testes, o curso do pistão, a deformação do espécime e vários tipos das curvas etc. dos testes. Esta máquina é modo do servocontrol e o computador com software forte da função faz o processo de dados e emite os relatórios de teste. O software baseado no sistema de Windows pode fazer o cálculo automático dos resultados da análise, isto é resistência à tração; a força de rendimento superior e inferior, a função não proporcional da criação do relatório do ponto etc. do esforço fazem-no são muito simples fazer o relatório de testes no formato necessário. É necessário inspeciona o dispositivo no arquivado da fábrica do aço e do ferro, dos laboratórios de institutos de pesquisa científica, de órgãos da construção da infraestrutura, de plantas da maquinaria e de educação para a pesquisa e o ensino, etc.

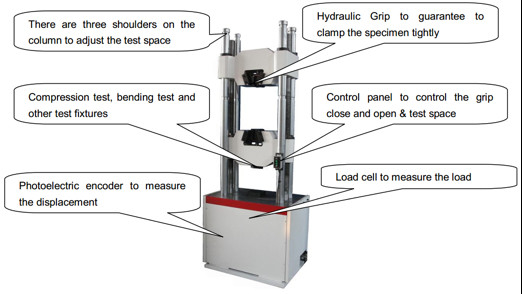

Quadro da carga:
Quatro-coluna rígida & dois - construção & design compacto do parafuso movimentador
Projeto duplo do espaço de trabalho: A parte superior para a tensão, abaixa para testes da compressão ou de dobra
Mais baixo crosshead móvel que fornece a facilidade de operação excepcional
Medida exata da força através da pilha de carga da precisão
Com os apertos de cunha hidráulicos dianteiros abertos para a mudança fácil das inserções e da carga do espécime
Codificador fotoelétrico integrado do deslocamento
O cilindro montou na parte inferior da máquina
Características da máquina:
1. Medida da carga: adotando a pilha de carga para assegurar a precisão alta, a confiança e a consistência;
Carregue encontra ou excede os seguintes padrões: ASTM E4, ISO75000-1, EN 10002-2, BS1610, RUÍDO
51221.
2. medida do deslocamento: adota o codificador ótico com precisão alta e estabilidade;
3. medida da tensão: Adote o extensômetro eletrônico da precisão alta: Estique a medida encontra-se ou
excede os seguintes padrões: ASTM E83, ISO 9513, EN 3846 e EN 1002-4.
4. estrutura compacta: com espaços duplos dos testes e fácil ajustar o espaço dos testes para realizar o teste diferente
de espécimes do variar-comprimento; A máquina tem o parafuso quatro a coluna e dois com rigidez forte;
5. braçadeira automaticamente: usa apertos hidráulicos com terra arrendada segura;
6. Multi-proteção: proteção da sobrecarga pelo software e pelo hardware; proteção posição-limitada do pistão
e mais baixo crosshead;
7. o relatório de teste pode ser adquirido de acordo com exigências dos clientes;
8. gestão dos dados de teste: os usos alcançam, Excel e o outro tal software amável para comunicar-se com
base de dados dos testes;
9. desempenho do estábulo com pouca influência da temperatura e da tensão;
10. modo do servocontrol do múltiplo: Controle da carga (esforço); Controle do deslocamento (curso), tensão
Controle (da deformação). Mantimento da carga, deslocamento que mantêm-se, controle de programação personalizado, etc.
Proteção:
Proteção da sobrecarga: Quando a carga dos testes está sobre 2%-5% de Máximo Carga, o sistema descarregará.
Proteção do curso: Quando a ram chega na posição limitada superior, o motor da bomba de óleo parará
Unidade de controle:
1. Controle do curso do pistão da velocidade constante:
Escala do controle: Velocidade do curso do Ram
Escala do ajuste: 0.5~50mm/min
2. Controle de carga de velocidade constante: Escala do controle: carga 2~100%of completa
3. Deslocamento-mantendo o controle
4. Carga-mantendo o controle
5. Escala do controle de tensão de velocidade constante: 5~100% da tensão completa
6. Botão da parada programada de emergência & sobre a função da proteção da carga (auto parada) equipada e do retorno à posição especificada automaticamente.
7. Modo de controle de operação: Auto/função manual variável
8. Valores-limite automáticos: O verificador para automaticamente quando o espécime quebrar
9. Exposição de parâmetros dos testes: Curva do valor e do tempo real (carga e curso), disponíveis para indicar e comutar do computador. Igualmente o alongamento pode ser calculado.
Especificações técnicas principais:
Carga máxima: 2000KN
Escala da carga: 20-2000kN
Definição da carga: 1/200000
Precisão da carga: ≤±1%
Precisão da deformação: ≤± 1%
Conduzindo o método: Sistema hidráulico
Teste o modo das curvas: Carga – deformação, carga – tempo, Carga-deslocamento, esforço - tensão, Tempo-esforço,
Tempo-tensão, Deformação-tempo, Deslocamento-tempo, etc.
Modo de exposição da velocidade: velocidade da carga, velocidade da tensão
Parâmetros processados com computador: Força superior & mais baixa ReH & ReL do ponto de rendimento, ponto de carga máximo,
força de quebra, esforço, deformação, taxa do alongamento, módulo elástico & бP0.2.etc.
Modo de controle: Controle de deslocamento; Controle de carga; Controle de tensão; Controle de esforço.
Espaço de Máximo Elástico: 750mm
Braçadeiras para o espécime liso: Espessura 0 – 40mm
Braçadeiras para o espécime redondo: Diâmetro Ø 12-60mm
Espaço de Máximo Eficaz Compressão: 600mm
Diâmetro da placa da compressão: Ø 148mm
Espaço eficaz máximo do teste de dobra: 600mm
Curso do Ram: 250mm
Velocidade de levantamento do Crosshead: 280mm/min
Escala do controle de velocidade dos testes: 0.5-50mm/min
Modo de medição da carga: Pilha de carga
Modo de medição do deslocamento: Codificador fotoelétrico
Modo de medição da deformação: Extensômetro
Fonte de alimentação: 380VAC, 50Hz, 3-fase
Acessórios padrão:
1. Apertos para o espécime redondo (diâmetro) Φ12~Φ26mm, Φ26~Φ40mm, grupos de Φ40~Φ60mm 3
Apertos para o espécime liso (espessura) 0~20mm, 20-40mm 2 grupos
2. Grupo de dobra do acessório 1
3. Diâmetro 148mm da placa da compressão 1 grupo
4. Grupo da pilha de carga 1
Pilha de carga lisa +/1000kN, tipo elástico & da compressão
5. PC eletrônico do extensômetro 1
Geralmente comprimento 50mm do calibre da oferta, curso 25mm.
6. Grupo fotoelétrico do codificador 1 da elevada precisão
Medindo o deslocamento
7. Grupo hidráulico de alta pressão do bloco 1
O bloco hidráulico é carregando e apertando o espécime hidraulicamente.
8. Caixa de controle da mão
Pode controlar o altibaixo do crosshead e apertar o espécime hidraulicamente.
9. Sistema informático (com monitor do LCD) com software inglês da versão
Impressora: Cor Deskjet de HP
Software (para detalhes, veja por favor Annex-1)
O sistema operacional de Windows 7 inglês, software compatível do teste dá a data dos padrões, da especificação e de teste
sob a gestão de base de dados, o software pode indicar a resistência à tração, superior e mais baixo render a carga,
módulo de elasticidade, força da prova, alongamento após a fratura, carga máxima. Outros parâmetros podem ser
medido e calculado automaticamente pelo software que pode as curvas do teste de exposição da Carga-deformação,
Carga-tempo, Carga-deslocamento, esforço - tensão, Deformação-tempo, Deslocamento-tempo, Carga-tensão, etc.
O relatório de teste pode ser editado como o pedido do cliente.
ANNEX-1: Introdução do software:
Software:
Fácil controlar e relação amigável
Windows baseou a relação, fácil e jejua para alcançar as funções diferentes, apropriadas para a maioria da utilização dos operadores
hábitos.
Indicação digital e controle de computador completos
Adote o controlador especial da máquina de testes, resposta e seguro rápidos ao recolhimento do parâmetro. Realize
o ajuste e a fixação no ponto zero digitais da CARGA, parâmetro DEFORMAM-SE e dos DESLOCAMENTOS assim como do PID
ajuste.
Controle do manual ou de programa do processo do teste
O software fornece o multi modo de controle funcional: Controle da carga (esforço); Deslocamento (curso)
Controle, controle da tensão (deformação). Carga que mantém-se, deslocamento que mantém-se, programação personalizada
Controle, etc.
Em avivar o modo de controle, operador pode definir a velocidade personalizada do teste para conformar-se ao padrão diferente do teste.
Pré-ajuste a posição do limite e retorne a posição fixará a segurança e retornará o crosshead automaticamente em seguida
teste terminado. No modo de controle do programa, a máquina de testes é controlada por programas condicionais, o operador pode entrar cada circunstância para regular o processo do teste, e o software pode realizar o controle de parâmetro constante com esta função.
Acesso multinível da autorização
O software regulou o nível de acesso diferente para proteger parâmetros de calibração da máquina. Seguro a
fixe a segurança da informação e fácil para a manutenção de software
Perfeição de funções diagramming
Realize a exposição e a reprodução em linha do diagrama dos testes.
Zumbe dentro ou para fora o diagrama do teste em todo o lugar com qualquer taxa.
Auto terno o diagrama de acordo com a definição da exposição.
As coordenadas apontam o seguimento para verificar os resultados da análise em cada ponto.
Criação do relatório de teste como Excel, a palavra e o molde
O software fornece a maneira diferente de criar o relatório de teste
Único relatório de teste material
Relatório de teste material do grupo
Relatório de teste personalizado
Relatório de teste do ponto das coordenadas
Curvas do teste:
Carga-tempo
Extensão-tempo
Carga-extensão
Carga-deslocamento
Esforço - tensão
Etc.
Relação principal
Sobre 130 ASTM, ISO, RUÍDO, padrão etc. é encaixam
Uma máquina com os 8 PCes dos extensômetro
Uma máquina com os 4 PCes de pilhas de carga
Excel, o relatório de teste da palavra e do molde, e o relatório podem ser editados personalizaram.
