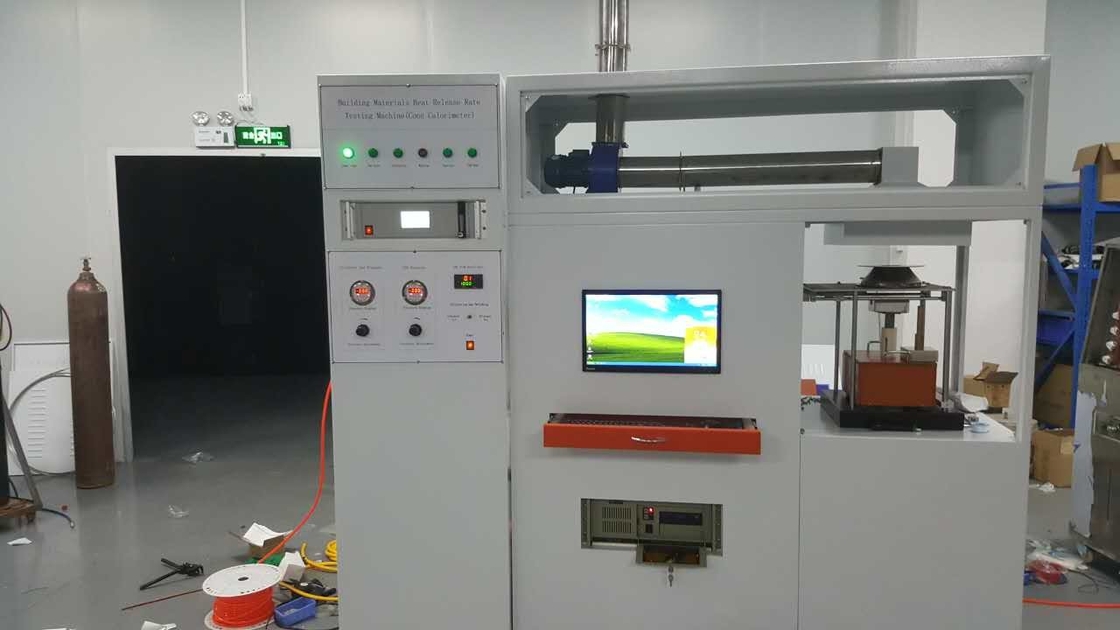

Equipamento de testes da inflamabilidade da taxa de liberação do calor do calorímetro do cone do ISO 5660 GB/T 16172
Descrição:
O calorímetro do cone é o instrumento o mais significativo da escala reduzido no campo de testes de fogo.
A liberação de calor é a medida chave exigida para avaliar o desenvolvimento do fogo dos materiais e dos produtos. Tradicionalmente foi muito difícil medir e os testes mais recentemente completos dos artigos (por exemplo mobília) foram possíveis queimando estes artigos e medindo o calor evoluído usando uma técnica chamada calorimetria da prostração do oxigênio.
O calorímetro do cone foi produzido para encontrar todos os padrões existentes (que incluem o ISO 5660, o ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, PODEM ULC 135 e BS 15 de 476 partes) e pode igualmente ser comprado no formulário modular de modo que aqueles laboratórios com interesses particulares tais como a liberação de calor, perda maciça, produção do fumo, etc. pode inicialmente comprar as seções que exigem e adicionam mais tarde uma instrumentação mais adicional nos mesmos armários a fim terminar um instrumento completo da especificação. Este é apenas uma das vantagens do calorímetro do cone.
Aplicação:
O córrego do produto da combustão com a concentração de oxigênio do consumo do oxigênio e calcula a taxa de liberação do calor, a taxa de liberação do calor do material é igualmente as propriedades materiais dos produtos da combustão do queimador da combustão dos parâmetros os mais importantes, mede mais exatamente o material durante a taxa de liberação do calor da combustão, porque a prevenção do perigo de fogo e o tratamento de predição do fogo-retardador são extremamente importantes.
Padrões:
ISO 5660: testes do Reação-à-fogo -- Liberação de calor, produção do fumo e taxa da perda da massa.
ASTM E1354: Método padrão do teste para o calor e taxas de liberação visíveis do fumo para materiais e produtos usando um calorímetro do consumo do oxigênio.
BS 476: PARTE 15: Testes de fogo em materiais de construção e em estruturas. Parte 15: Método para medir a taxa de liberação de calor dos produtos.
GB/T 16172-2007: Teste o método para a taxa de liberação do calor de materiais de construção
Especificação:
1. Calefator bonde brilhante cônico, que é capaz do poder 5kw do aquecimento, intensidade de radiação: 100kw/m2, equipado com os três pares termoelétricos para medir a temperatura.
2. O protetor da radiação, que é não-água esfriou, é de aço inoxidável consistido, com uma espessura total que não excede 12mm.
3. O controle da irradiação, o sistema será ajustado corretamente de modo que mantenha a temperatura média dos pares termoelétricos do calefator a nível do pré-ajuste dentro de ±10℃.
4. Pesando o dispositivo, que terá uma precisão de 0.1g, com uma escala de 0~2000g.
5. Suporte do espécime, que terá a forma de uma bandeja quadrada com uma abertura do mm* (106±1) (106±1) milímetro na parte superior, e uma profundidade (25±1) do milímetro. O suporte será construído de aço inoxidável com uma espessura (2.4±0.15) do milímetro.
6. O quadro do retentor, será construído de aço inoxidável com uma espessura (1.9±0.1) do milímetro, na forma de uma caixa com uma dimensão interna de cada lado (111±1) milímetro e uma altura (54±1) do milímetro. A abertura para a cara do espécime será o mm* (94.0±0.5) (94.0±0.5) milímetro.

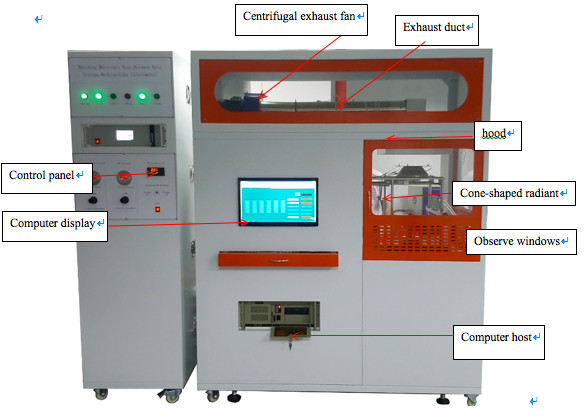

7. Sistema de gás da exaustão, que consistirá em canais de um exaustor centrífugo, de uma capa, da entrada e de exaustão para o fã.
8. Intoxique o instrumento da amostra, inclua uma bomba, um filtro para impedir a entrada da fuligem, uma armadilha fria para remover a maioria da umidade, um grupo do sistema do desvio para desviar todo o fluxo salvo que exigido para os analisadores de gás, uma armadilha de umidade mais adicional.
9. O temporizador da ignição, será capaz do tempo decorrido da gravação ao segundo o mais próximo e será exato a dentro 1 s em 1 H.
10. Medida do oxigênio:
Escala 10,1 de medição: 0-25%
10,2, o sinal output: 4-20mA;
10,3, o tempo de resposta: ≤2S;
10,4 temperatura ambiental: 0-45 ℃;
Humidade relativa 10,5: <90>
10,6, linearidade: <>
10,7 tração zero: 0,05% O2 (de uma semana);
Repetibilidade 10,8: <>
11. O analisador ótico da densidade de fumo, consiste na fonte luminosa, lente, elemento fotoelétrico.
12. O sistema do levantamento de dados e de análise, recolhe e grava a concentração de oxigênio, temperatura, taxa de liberação do calor, theremocouples, velocidade de fluxo do ar do canal do fumo do calor, tempo da ignição da amostra e extingue o tempo, consumo total do oxigênio, massa perde a taxa, liberação de calor total, curvas geradas do dióxido de carbono e as curvas geradas do monóxido de carbono, todas as curvas do procedimento e dados do tempo real, podem ser imprimidas e salvar.
13. Fume o sistema do processo, adote o sistema de exaustão poderoso, o equipamento é equipado com o fã poderoso; após o teste do revestimento, comece o fã do esboço esgotar o desperdício-gás, fazem o tratamento da purificação da concentração, a fim encontrar o padrão.
14. Controle a dimensão da câmara: L700 * W600 * H1920mm
Teste a dimensão da câmara: L1680 * W700 * H2410mm
15. Fonte de alimentação: Poder do total da C.A. 380V 50HZ: 6KW.
