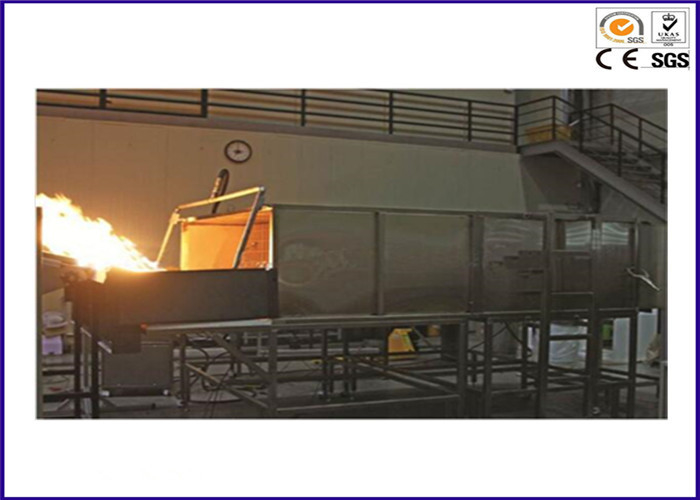

UL 1730 ASTM E108 do equipamento de testes da queimadura/inflamabilidade para a propagação da célula solar

 Propagação da célula solar do UL 1730 ASTM E108 de chama & de equipamento de testes ardente do tipo


Introdução de produto:
A propagação da célula solar de chama & de máquina ardente do teste do tipo é baseada no projeto do UL 1730, do IEC 61730-2 e no desenvolvimento. É simular circunstâncias reais para avaliar o telhado e os componentes do desempenho fireresistant do instrumento, em espécimes de A1.82m, de b 2.4m e de c 3.9m para avaliar o nível de A~C. Igualmente pode ser usado no desempenho do fogo-retardador dos componentes fotovoltaicos usados neste teste.


Padrões:

UL 1730: detecção de fumo da unidade de moradia da multi-família e do indivíduo da sala de hotel
monitores: detecção de sinal elétrica de poeira da casa;
UL 790: método padrão do teste de fogo para materiais de coberta do telhado;
ASTM E108-04: método padrão do teste de fogo para materiais de coberta do telhado;
NFPA 256: teste de fogo da plataforma do telhado.
Apêndice b do IEC 61730-2: testes de fogo nos módulos do picovolt.

Característica do equipamento:
Peças estruturais
1, materiais de coberta do telhado da madeira compensada, dimensões: 1.300 (w) X1,000 (d) x120 (h), a
instale a amostra do teste;
2, placa de teste da Não-combustibilidade, instalada no fim dos testes, podem parar o teste
painéis moderados;
3, painel de controlo de aço inoxidável do fã, o ângulo do teste podem ser ajustados,
tamanho: 1.440 (l) x 940 (h) milímetros;
4, usado para apoiar os testes do suporte de quadro principal, aço resistente à corrosão, dimensões: 1.020 (l) x 1.000 (d) x 1.473 (h) milímetros;
5, conjunto de placa Não-combustível, instalado na frente do quadro para simular
beirado e cornija, extensão da chama do queimador ao espécime,
dimensões: 330 (w) x 2.130 (d) x 584 (h) milímetros;
6, caudal do ar para o painel de teste: o ± 19 8 km/h (5.5M/sec), e configura
monitor do anemômetro;
7, ventilação separada conduzem, podem ser extraídos fora do ar do laboratório;
8, filtro do favo de mel são instalados no canal de ar, aleta de guia de entrada instalada do gás;
9, canais de ventilação equipados com o painel do ajuste da inclinação para ajustar o sentido de fluxo do ar;
10, tubulações da ventilação unidas ao guia, podem aumentar a velocidade para assegurar o fluxo de ar da interferência exterior, placas do teste da fonte de guia feitas de aço inoxidável, lugar não mudam com a pressão de vento;
11, materiais do canal para de aço inoxidável, resistente à corrosão e resistente ao calor, tamanho: 2.130 (w) x 762 (h) x 3.000 (l) milímetro;
12, fã 220V, 50HZ, poder trifásico, são equipados com um sistema reverso podem automaticamente ajustar a velocidade do vento, fluxo mínimo para 300m3/min;
13, inversor infinitamente variável da velocidade, 0-100% ajustável;
14, bico de gás (para Shi intermitente Huo, propagação da chama e fogo do voo), 1.12m, 60.3mm, movendo-se no lado do teste têm um 12.7mm (w) *0.91m (longo) cortado;
15, queimador de gás podem fornecer um 22,000Btu/min (387kWh), e de acordo com a, b, níveis da combustão de c três, o fluxo de controlo do gás da válvula de controle do gás da elevada precisão,
16, par termoelétrico superior do queimador são instalados 58.7mm, 888 que o ± pode testar o ºC 28;
17, sistema de ignição automático, asseguram a segurança do desempenho do teste, controlador do fluxo maciço do elétrodo 1.8kVp da ignição são a pressão mínima de acordo com padrões, caudais do gás do controle, a classe A e B diferentes: 21.000 ~ 22.000 BTU/MIN (369 ~ 387 kWh) por 10 minutos, classe C: 18.000 ~ 19.000 BTU/MIN (316 ~ 334 kWh) 4 minutos;
18, de controle de temperatura sistema-classe A e B: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 BTU/classe C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 BTU/MIN
19, de pressão da elevada precisão calibres e válvula de regulamento da pressão controlam a pressão de gás;
1)- Cada transferência ao gás nos queimadores precisa de seguir métodos de um teste diferente e de controle;
2)- GNL: usar MFM pode exatamente medir o fluxo (controle da válvula de controle do fluxo);
3)- LPG: caudal do ar usando o sistema do inversor: a plataforma do teste em 19 km/h do ± 8 (5.5M/sec);
20, materiais de apoio metálicos da malha, páletes podem ser girados, de modo que combustão completa de
materiais;
Teste a seção
1, sistema de controlo do computador do software de controle especial do Estados Unidos para a experiência de Labview, seixos LCD da integração 10,2 do “;
2, sistemas por aquisição de dados, linguagem de programação de LabView são usados para programar, cartões por aquisição de dados o NI do Estados Unidos que oferece
3, sistema por aquisição de dados consistem nas seguintes peças:
1) módulo de entrada de 16 bits do par termoelétrico
2) módulo de entrada da conversão do a/d de 16 bocados
3) Módulo de entrada/saída dos dados
4) módulo de saída da conversão do a/d de 12 bocados
5) placa traseira de 4 e 8 entalhes
6) Módulos de Labview
7) Labview/módulo rede Ethernet
4, sistemas de testes do tipo, bico de gás, a chama tragaram o material ardente, o queimador de gás estão a uma temperatura 880±10ºC podem ser ajustados;
Os resultados do padrão
1, padrões gerais para a propagação da chama
1) Qualquer parte dos materiais de coberta do telhado (componente ou painel) da plataforma do teste na chama ou nas partículas de incandescência fundida,
2) Pode deslizar completamente, a separação, materiais de coberta curvados do telhado, tais como a plataforma do telhado aberta,
3) Proteção contra incêndios que avalia A: a escala da propagação da chama é 1.82M,
Nível B da proteção contra incêndios: a escala da propagação da chama é 2.4M,
Proteção contra incêndios florescente de C: a área de espalhamento do fogo é 3.9M,
Medido da borda da propagação da amostra de chama,
2, padrões gerais para a combustão do telhado,
1) Algum parte ou componente do painel da plataforma do teste nas chamas que fundem ou que caem,
2) As partes da plataforma do telhado ou de uma parte de um painel na estrutura de telhado ou no componente sob a forma das partículas luminosas desaparecem,
3) Continue com componentes ou painéis da combustão,

Especificação do equipamento:
