Equipamento de testes vertical do fio para UL 1581 da tubulação do eixo do cabo/fio

Equipamento de testes verticalmente ardente da tubulação do eixo do cabo e do fio do UL 1581

Descrição:

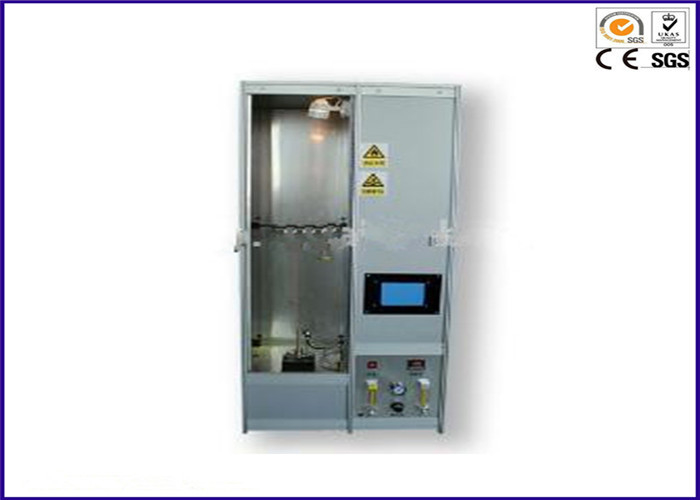

O verificador do cabo é s que um instrumento totalmente automático conteve em seu próprio armário para maximizar a segurança do operador. O dispositivo cumpre com (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) as exigências UL1581-2001 padrão-relacionadas projetadas. Aplicável ao único fio e cabo, e à macio-linha horizontal, teste vertical da combustão. O tempo ardente e a queimadura do número de ajustável, podem ser interruptor vertical/horizontal automático/manual, pressão de gás, para fluir ajustável e equipado com o dispositivo do reconhecimento da temperatura da chama.
Inclui: Calibre da altura da chama e algodão absorvente de 100%

Padrões:

UL1666><>

ANSI/ASTM D 5207 & UL 1581, ANSI/ASTM D 5025

Especificações:

Câmara do teste:

1. U-tipo calibre de pressão: pressão de medição da câmara mantida em 0-12PA;

2. Higrômetro: temperatura e umidade de medição da câmara;

3. A estrutura da câmara: a estrutura total do muro de cimento pelo tijolo, a primeira camada é 1.22M, a segunda camada é 3.66M, a parte superior é 2.24M. Dimensões externos: 7.12M x1.3M alto x2.5M largo por muito tempo;

4. A estrutura da parede está a uma densidade de 106lb/ft3 (1698kd/m3) do concreto, a condutibilidade térmica (k) no ℃ 21,1 para o 0.38Btu (0.055W/mk);

5. A primeira e segunda camada pelo peso ordinário 203mm grosso da composição do cimento. O telhado é feito da parede para assegurar sua tensão;

6. O furo de medição na segunda camada deve estar acima do furo vertical do furo de medição da primeira camada (305mm por 610mm), cada furo é 203mm atrás da caixa e 102mm do lado da caixa.

Dispositivo da ignição:

1. Consiste em uma tubulação 1/2inch de aço, em um cotovelo 1/2inch e em um disco de aço da dispersão da ignição.

2. Instale um medidor de fluxo do propano onde o gás é injetado

Fã: O exaustor e o anemômetro são instalados na tomada da caixa do teste.

Fonte do gás de combustão: O gás fornecido ao dispositivo de ignição deve ser propano da CP-categoria e fornecer 2500 BTU do calor pelo pé cúbico.

Exaustores e tubos do transtorte: Os canais de aço são instalados no centro da parte superior da câmara do teste, e o exaustor é conectado ao canal.

Sistema por aquisição de dados: O PLC e o computador são usados para recolher e gravar a velocidade de ar na entrada e a temperatura do par termoelétrico no segundo furo cada 5 segundos.
