Introdução:

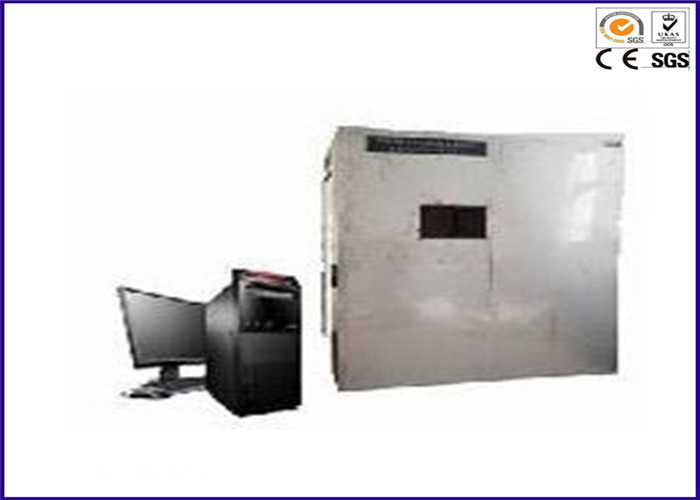

O verificador bonde da densidade de fumo do fio e do cabo cumpre com o GB/T17651.1~2-1998, IEC61034-1~2: 1997 “medidas da densidade de fumo dos cabos que queimam-se sob circunstâncias definidas “. O verificador é um equipamento de testes que mede o fumo gerado quando o cabo ou o fio usado para a transmissão da energia elétrica e dos sinais são queimados horizontalmente sob uma circunstância especificada. (IEC61034 exige o volume da câmara de fumo ser 3m3.)

Aplicação:

A indústria nacional do cabo esforça-se para desenvolver cabos e materiais com baixo fumo e nenhum halogênio. Estes tipos dos produtos exigem a densidade de fumo dos cabos ser medidos. O princípio principal de medida da densidade de fumo é que o feixe luminoso que penetra o fumo gerado por cabos ou por materiais sob circunstâncias especificadas da combustão ou da radiação sofre da atenuação, e a densidade clara assim como a densidade de fumo podem então ser figuradas para fora através de medir o transmitância claro do feixe. O instrumento pode testar o fumo da combustão característico do cabo ou do cabo da fibra, e pode fornecer a referência para as exigências do cabo na área do salvamento.

Padrões:

Medida da densidade de fumo dos cabos que queimam-se sob circunstâncias definidas – parte 1 de GB/T 17651,1: Teste o instrumento; Parte 2: Procedimento e exigências de teste

Medida da densidade de fumo dos cabos que queimam-se sob circunstâncias definidas – parte 2 de GB/T 17651,2: Procedimento e exigências de teste

Medida do IEC 61034 da densidade de fumo dos cabos que queimam-se sob circunstâncias definidas

Características:

Estrutura:

1. O tamanho de cada lado da câmara é 3000mm±30mm. A câmara interna é feita do SUS 304 de aço inoxidável, enchido com material à prova de fogo do silicato do cálcio. A câmara externo é feita do ferro com processamento do revestimento do pó.

2. Todo o trabalho feito com ferramentas no interior é feito de aço inoxidável, de bonito e de anticorrosivo.

3. A área total do furo de respiradouro é 50cm2±10cm2, e estará sempre aberta durante o teste; a altura da placa do protetor é 1000mm.

4. Configurar a cremalheira e os pesos de teste do fio e do cabo conforme exigências padrão.

5. A porta da câmara do teste vem com uma janela de vidro nos lados opostos, instalados com as janelas seladas e transparentes (Min. 100mmx100mm) para transmitir a luz do sistema de medição ótico horizontal, 2150mm±100mm acima da terra.

6. A fotocélula e a fonte luminosa são colocadas no centro das duas paredes de cada janela, sem contato físico.

Sistema de teste da densidade de fumo:

1. Fonte luminosa: Lâmpadas do halogênio com os bulbos e o filamento de cristal limpos do tungstênio; temperatura de cor de 2900 k; 100W, DC12V, fluxo luminoso nominal 2000lm~3000lm.

2. A escala da densidade clara 0%~100%.

3. Allow que instala a fonte luminosa especial para a densidade de fumo e o receptor de fotocélula de alta resolução da importação na parede exterior.

4. O laboratório é equipado com a estrutura do selo da porta e da janela.

5. O poder padrão da fonte luminosa é 100W e a tensão padrão é C.C. 12V.

6. Sistema claro da calibração do trajeto: 0 ~ calibração do ponto de 100%.

Fonte da combustão:

1. Álcool de etilo 90%±1%; álcool metílico 4%±1%; água 6%±1%;

2. Caixa ardente do álcool:

3. A caixa ardente do álcool é 100mm±10mm acima da terra;
