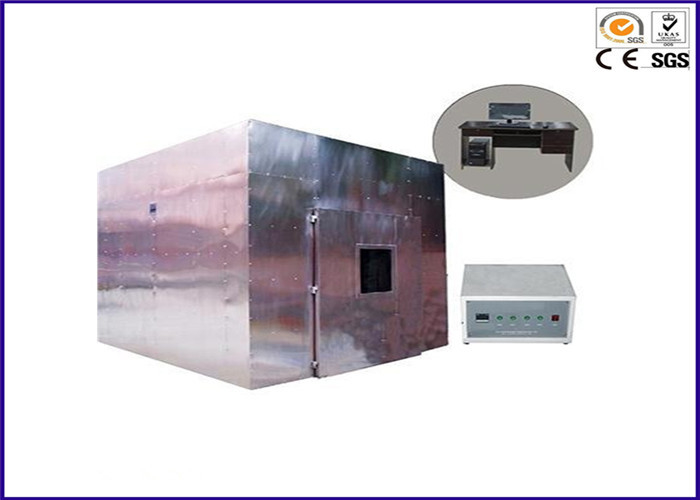

Verificador ardente horizontal L3000 da densidade de fumo * W3000 * IEC 61034 GB/T 17651 de H3000 milímetro

Verificador ardente horizontal da densidade de fumo do cabo e do fio do IEC 61034 GB/T 17651

Aplicação:

Cabografe verificador ardente da densidade de fumo, para determinar a densidade de fumo dos cabos que queimam-se sob circunstâncias definidas. Este verificador da densidade de fumo é usado para o burning horizontal de um cabo ou de um cabo de fibra ótica, o fumo que é liberado da combustão da chama ou de nenhuma condição da combustão da chama, a taxa de transmissão clara de fumo pode ser usado para comparar o cabo diferente ou o julgamento é de acordo com as exigências específicas dos meios

Padrões:

IEC 61034-1, IEC 61034-2, BS 6853, GB/T 17651,1, GB/T 17651,2

Especificações:

1. Câmara de combustão:

1,1 usando fixo de aço inoxidável de SUS304 densamente 1.5mm no lado-suporte, que constitui a câmara de combustão inteira do cubo.

1,2 dimensões internas: L3000 * W3000 * H3000 (milímetro)

1,3 estrutura: a parte dianteira com uma janela de observação de vidro, em ambos os lados da parede relativo a cada grupo uma janela transparente da selagem, tamanho: 100mmx100mm, de modo que o nível de dispositivo leve da medida através do feixe, o centro da janela selada da altura à terra de 2150mm. A parte inferior do aberto um número de furos de ventilação, furos de ventilação para o 100x500mm (50 centímetros quadrados)

1,4 a parte inferior tem seis rodas e seis rodízios

1,5 o telhado é equipado com um exaustor.

2. Sistema de medida ótico:

2,1 fonte luminosa: lâmpada importada do halogênio de quartzo, poder nominal: tensão 100W nominal: retorno 12V ótico nominal: 2000 ~ 3000Lm

2,2 receptor: A resposta espectral combina a comissão internacional no fotômetro da iluminação (CIE).

2,3 a instalação: Instalado do comprimento de 150 tubos em uma extremidade, a outra extremidade da janela da poeira-prova, a parede da tubulação é preto lustroso, antirreflexo.

2,4 o transmitância claro 0% não é nenhuma luz completamente, transmissão clara de 100% sem obstruir completamente completamente.

3. Fonte padrão do fogo:

fonte do álcool 3,1 1.0L de álcool: álcool etílico de 90%, metanol 4%, água 6%

3,2 placa do álcool (barco de queimadura): espessura de aço inoxidável 1.0mm, parte inferior: 210x110mm, a superfície superior: 240x140mm, altura 80mm,

3,3 lugar da instalação: placa do álcool estabelecida da terra com uma altura de 100mm, de modo que circulação de ar.

4. Mistura do fumo:

O uso de fãs do desktop fumar na câmara de combustão distribuída uniformemente. Distância do eixo do fã da altura à terra de 250mm, com uma parede 500mm, 7 medidores cúbicos pelo volume de ar minúsculo. Durante o teste o ar foi fundido horizontalmente pelo fã.

5. Teste vazio:

A finalidade é ajustar a câmara de combustão para conseguir a temperatura exigida, lâmpada ardente do álcool à temperatura da câmara de combustão: 25 ℃ do ± 5.

6. Dispositivo de medição da temperatura:

Na porta da altura de superfície à terra 1.5M, 0.5M longe da parede com um sensor de temperatura. Monitore a temperatura do laboratório.

7. Acessórios aleatórios:

7,1 contém um grupo de software da medida do transmitância, pode output curvas e relatórios.

7,2 incluindo um computador e uma impressora: A configuração de computador do tipo de Lenovo é como segue: Processador central: Cartão-matriz E4300: Memória de ASUS P5KPL: Kingston 2G

7,3 exposição do disco rígido 160G: unidade ótica do LCD de 15 polegadas: Samsung DVD

7,4 com sistema de exaustão de aço inoxidável. (Usando uma porta do fumo forte e do controle bonde como mostrado)

7,5 coloque o tamanho recomendado laboratório do instrumento: 4.5Mx 4Mx 4Mx comprimento profundo profundo 6m

7,6 exigências da temperatura ambiente do laboratório: 25 +5 ° C

8. Condições ambientais do uso:

8,1 gás à terra e poeira lisos, bem ventilados, não-inflamáveis, explosivos, corrosivos.

8,2 há uma fonte de radiação eletromagnética não forte próximo.

8,3 deixe o espaço apropriado da manutenção em torno do equipamento.

8,4 temperatura: 5 ° C 30 ao ° C.

8,5 pressão de ar: 86 ~ 106kpa.

8,6 AC220V/50HZ.

8,7 escala de flutuação da tensão: 220V ± 10%.

Escala de flutuação permissível de 8,8 frequências: 50Hz ± 1%.

8,9 exige-se que o usuário configura o ar e o interruptor de alimentação da capacidade correspondente no local da instalação, e este interruptor deve independentemente ser usado pelo equipamento.

8,10 quando o equipamento não está funcionando, a temperatura do ambiente deve ser mantida dentro de 0 ~ ℃ 45.
