Verificador ardente do tipo do equipamento de testes ASTM da inflamabilidade da célula solar E 108-04

Propagação da célula solar de ASTM E 108-04 da inflamabilidade & de equipamento de testes ardente do tipo

Descrição:

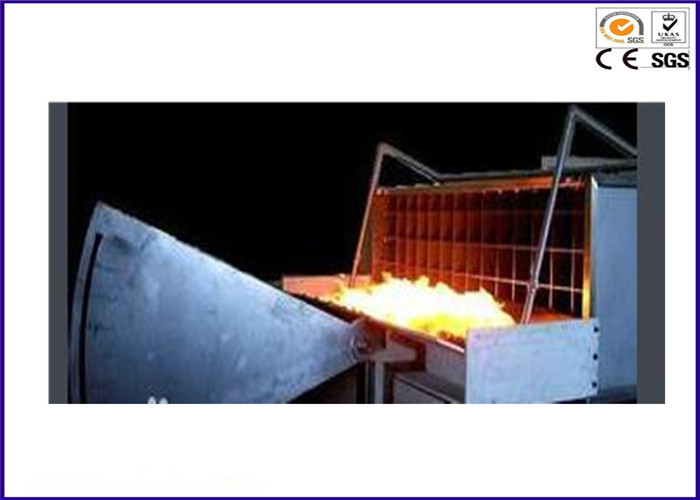

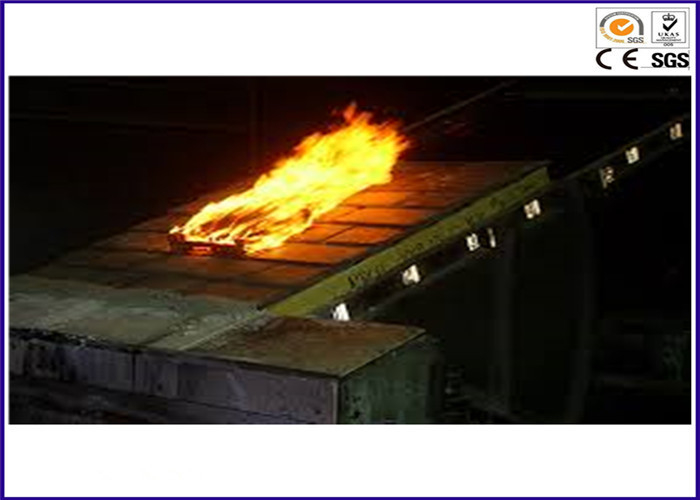

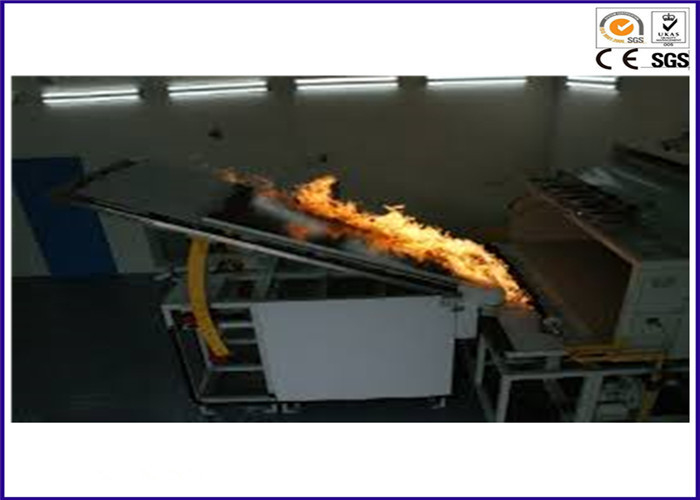

Este equipamento simula virtualmente um fogo externo para avaliar a resistência do telhado e outros elementos físicos do fogo, a fim qualificar para a chama espalharam experiências (classe de A~C), em caso de A 1.82m, de B 2.4m e de C 3.9m. É um equipamento ao deslocamento do material dos testes e a exposição e a queda da estrutura de telhado.

Padrões:

UL 1730: Monitores e acessórios do detector de fumo para unidades vivas individuais de residências plurifamiliares e de salas do hotel/motel: Sinais luminosos eletricamente operados para o tipo residencial detectores de fumo.

UL 790: Métodos padrão do teste para testes de fogo de cobertas de telhado

IEC 61730-2 Annex.A: Testes de fogo, Propagação--chama e testes do Queimar-tipo

ASTM E 108-04: Métodos padrão do teste para testes de fogo de cobertas de telhado

Anexo do IEC 61730-2 de KS C. A: Teste de resistência do fogo, Propagação--chama e teste do Queimar-tipo.

Especificação:

Uma sala de teste instalar o equipamento

- O material deve consistir no material à prova de fogo mínimo com os painéis de sanduíche que incluem o uretano à prova de fogo. (Sugere um painel de sanduíche que consiste nas lãs de vidro)

- Medidas: 7.000 (W) × 4.000 (D) × 4.000 (H) ou maior.

Teste a plataforma

Beirado e cornija

Canais de ar

Placa Não-combustível

Sistema de auto ignição

marca do temporizador 7-Segment

Sistema de medida da velocidade

Unidade de controle de DAQ

Operação do PC • Adequado para a remoção da umidade no gás do ar comprimido ou do nitrogênio.

Tensão do poder: 220 V-60 hertz

Características:

A lavagem da placa da plataforma pode ser fácil de controlar pelo cilindro do ar.

A placa da resistência de fogo uniu o beirado da plataforma do teste.

Usando a auto válvula de controle para ajustar a condição de temperatura pela classe.

- Classe A, B: 760 ±28°C (1400 ±50°F) - 21.000 ~ 22.000 BTU/MIN (369 ~ 387 kWh)

- Classe C: 704 ±28°C (1300 ±50°F) - 18.000 ~ 19.000 BTU/MIN (316 ~ 334 kWh)

Cada um intoxica-se fornecido ao queimador continua a maneira diferente da medida e do controle.

- GNL: Usando MFM, medida do fluxo da precisão (o controle de fluxo é controlado pela auto válvula de controle)

- LPG: Usando o MFC, a medida do fluxo da precisão e o controle.

O sistema do inversor dá mantém a velocidade de ar: km/h 19±8 (5.5m/sec) na plataforma do teste.

A maneira da auto ignição é adaptada para o teste e inflama-se no mesmo tempo.

A placa de guia é unida no canal de ar devido à proteção da turbulência do fluxo que é fornecida à plataforma do teste.

O painel do ajuste da lavagem para ajustar do sentido de fluxo do ar é instalado no canal de ar.

O queimador individual é instalado para o teste do queimar-tipo.

O par termoelétrico é instalado em 58.7mm da parte superior do queimador do queimar-tipo, medidas para a temperatura como 888±28°C.

Usar o sistema de DAQ seja programada para ter o controlo automático e a medida.

Resultado da análise:

1) Critérios de desempenho gerais da propagação de chama.

Qualquer parcela do material de coberta do telhado (módulo ou painel) seja fundida ou cair a plataforma do teste sob a forma dos casos de ardor ou de incandescência

A plataforma do telhado seja exposta quebrando, deslizando, rachando-se ou entortando das caixas da coberta de telhado.

O exemplo da classe A da proteção contra incêndios: Uma escala da chama-propagação é 1.82M, o exemplo da classe B da proteção contra incêndios: Uma escala da chama-propagação é 2.4M,

o exemplo da classe C da proteção contra incêndios: Uma escala da chama-propagação é 3.9M, uma chama-propagação é medida da vanguarda do espécime.

Durante o teste, ambo o lado da chama-propagação ocorre do trajeto direto da exposição na chama dos testes. a Chama-propagação inclui a chama do lado superior (contato de superfície com chama exterior) e a chama do suporte isolador ou o todo o meados de da chama do trajeto.

2) Critérios de desempenho gerais de tipo ardente.

Qualquer parcela do módulo ou do painel seja purgada ou cair a plataforma do teste sob a forma do caso de ardor ou de incandescência dos tipos.

As parcelas da plataforma do telhado, ou as parcelas de um módulo ou de um painel pretenderam para a integral da instalação com ou fazer parte da estrutura de telhado da construção, queda afastado sob a forma das partículas de incandescência.

A chama do módulo ou do painel é mantém-se fazer.
