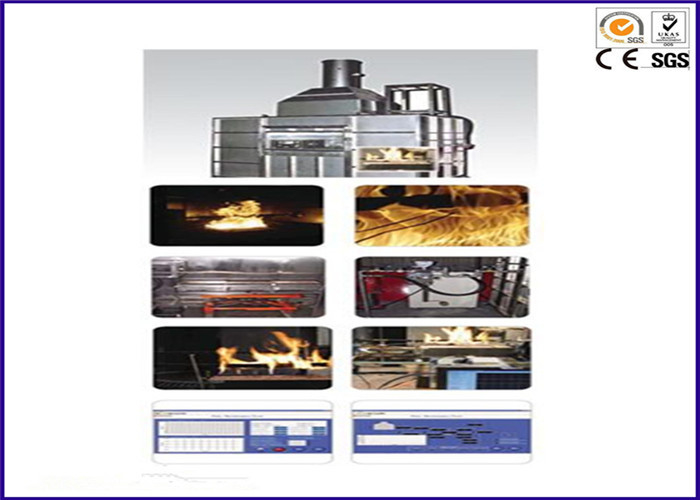

Instrumento do teste de resistência do fogo, ftp II Res A 753 da máquina de testes da mangueira/tubulação

ISO 10497, ftp II Res um equipamento de testes da válvula, da mangueira & da tubulação da resistência de fogo 753

Descrição:

O verificador da resistência de fogo dos encaixes da luta contra o incêndio lida com os seguintes três padrões: Teste de resistência da válvula (ISO 10497), teste do fogo de resistência do conjunto de mangueira (ISO 19921 & 19922), teste do fogo de resistência do fogo das tubulações plásticas (ftp II Res A 753)

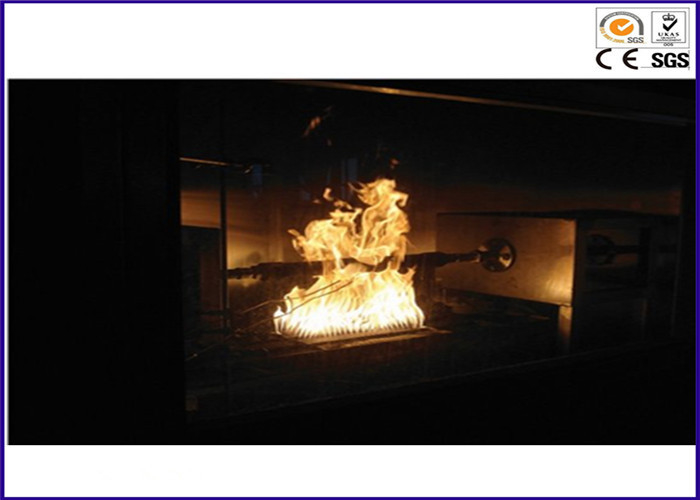

Após ter aplicado a imitação do fogo usando um queimador indicado nos padrões de várias válvulas em condições internas da pressão, de conjunto de mangueira de diversos diâmetros nominais e do caixão/dispositivo plásticos do caixão, o dispositivo mede o à prova d'água de cada teste.

Padrões:

ISO 19921&2, ISO 10497, ftp II Res A 753

Especificação:

1. Teste o tamanho da câmara: (W) 1,700mm x (d) 900mm x (H) 2,000mm

2. Tamanho da capa: (W) 1,700mm x (d) 900mm x (H) 2,000mm

3. Tamanho do canal: Ø400 x 2.000 (L) milímetro

4. Exaustor: Tensão da armadura: 180V/revolução: 3000rpm/1.5HP

5. Fonte de calor

Queimador da seção: (W) 150mm x (d) 500mm/bocal: 20 ea/0.1m2/STS 304
Queimador múltiplo: (W) queimador 15 ea/STS 304 de 100mm x (D) 420mm/jato

6. Controlador do fluxo maciço

Controlador 150 SLPM/sinal do fluxo maciço do gás (C3H8) output: 0 ~ 5V/precisão ±1 de F.S
Controlador 300 SLPM/sinal do fluxo maciço de ar output: 0 ~ 5 V/precisões ±1 de F.S

7. Embarcação para o tamanho da água: Ø350 x L500 milímetro

8. Bomba de impulsionador: C.A. 220V/20Bar máximo

9. Tamanho do cubo do calorímetro: (W) 38mm x (D) 38mm x (H) 38mm
K-tipo par termoelétrico: Ø3.2, (L) 235mm

10. Sistema de DAQ: módulo de entrada/saída de 2 canais/escala análogos: ± 10VDC
módulo de entrada/saída de 2 Digitas do canal/escala: ± 5VDC

Características:

1. Projetado no ambiente simples do GUI para o usuário que utiliza ferramentas de desenvolvimento de Labview

2. Projetou gravar e salvar dados no tempo real usando a lógica do controlo automático para a reprodutibilidade do teste

3. Analisa formulários dos dados e de relatório da cópia para cumprir as exigências de usuário.

4. Projetado substituir somente o queimador em câmaras equivalentes do teste para permitir o teste dos três padrões.

5. O teste do ftp II Res A 753 permite o teste do nível 1 ~ 3

6. Feito de aço inoxidável, a câmara do teste é calor e resistente à corrosão

7. O lugar do queimador pode ser regulado para calibrar vários testes da mangueira e da válvula.

Resultado da análise

1. temperatura center da chama

2. temperatura da chama do terminal da entrada da água

3. temperatura da água da água no terminal da entrada do caixão
