ISO vertical 834 do equipamento de testes ASTM do fogo da grande escala E119 para produtos da construção

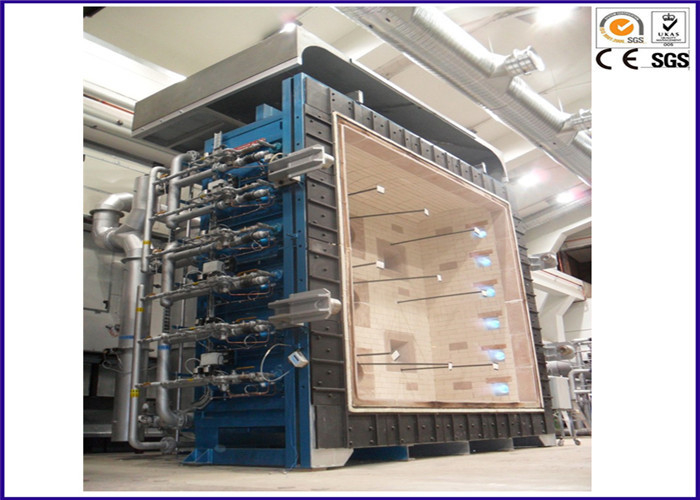

Verificador vertical da inflamabilidade/fornalha vertical do teste de resistência do fogo grande escala

Aplicação:

Avalie a resistência de fogo de produtos verticais da construção

Padrões:

EN 1363 DAS BS 476 (20-23) – BS (1-2) – EN 1634-1 DO EN 1364 (1) – EN 1366 DO EN 1365 (1) BS DAS BS (1-3) - BS DAS BS – ASTM E 119 – UL UL10 DO UL 263 DE ASTM E 814 - UL10 (B-C) - – UL 1709 - (B-C) – 1479 – UL 2079 -- ISO 3008 DO ISO 834 (1, 4, 8) - – ISO 3009

Descrições:

As propriedades de resistência do fogo de um material fornecem a informação inestimável para avaliar o comportamento de um espécime e de seus conjuntos.

A fornalha vertical do teste de resistência do fogo fornece um método de determinar a capacidade dos produtos e dos materiais, em uma orientação vertical, à exposição do withstand às altas temperaturas. A fornalha pode ser usada avaliando a resistência de fogo dos produtos tais como paredes, portas, amortecedores, junções, e selos da penetração. Isto é feito avaliando um número de incluir das funções; a capacidade do carga-rolamento, a retenção do fogo e o transmitância térmico dos conjuntos que estão sendo testados.

Especificações:

As características de sistema:

1. Uma fornalha do teste de resistência do fogo com uma câmara interna measuring3000mm (W) x 3000mm (H) x 1300mm (D)

2. A capacidade de realizar o teste nos espécimes verticais do teste que são montados na limitação feito-à-medida molda.

3. O forro refratário é compreendido de tijolos de fogo de isolamento, de castables refratários e de placas minerais.

4. Um telhado alinhado com tijolos perfilados e ancorado com refratários moldou in situ.

5. Uma embalagem feita das placas de aço suaves reforçadas com os C-canais, os Eu-feixes e as seções de aço do aço para opor a distorção estrutural devendo aquecer-se.

6. Um quadro da limitação do espécime montado na parte frontal da fornalha e fixado por um mínimo de 4 grupos de braçadeiras da porta.

7. Uma embalagem de aço alinhou com o painel de fibras mineral na cara fria e os tijolos de isolamento refratários ancorados de volta à parede com alta temperatura moldaram blocos in situ, na cara quente.

8. 4 grupos de portos da visão feitos do vidro de quartzo resistente ao calor são fornecidos em lugar estratégicos na parede lateral longa. Isto permitirá o operador de ver o espécime completo do teste durante um teste de fogo.

9. Uma porta deslizante feita da alumina de pouco peso é incluida dentro de um quadro isolado, refrigerado a ar. Isto protegerá fora do calor da fornalha quando os portos da visão não são dentro uso.

10. 12 grupos de queimadores especiais da chama luminosa. Cada queimador tem uma unidade da supervisão da chama para assegurar-se de que todas as unidades da combustão operem sobre um modo à prova de falhas em todas as vezes.

11. O painel de controle da combustão da fornalha é projetado operar sobre modos de controle totalmente automático e manuais. A ignição automática dos queimadores é com o uso de um interruptor de tecla, este, ateia fogo acima aos queimadores baseados em uma curva do aquecimento do pré-ajuste, como descrito em BS 476 porções 20-24, EN 1363 e a curva do hidrocarboneto do OMI. O controle manual do queimador permite queimadores individuais de ser inflamado na vontade.

Queimadores macios luminosos refratários industriais da chama do gás de LP

Na posição ereta da fornalha, 6 queimadores são instalados em cada um do lado esquerdo e do lado direito da parede de fornalha. Cada queimador é projetado usar o gás de petróleo liquefeito e todos os sistemas de segurança necessários da chama, os sistemas piloto intermitentes, e os sensores de temperatura são incorporados.

Quadros de levantamento do quadro e da limitação para espécimes do teste

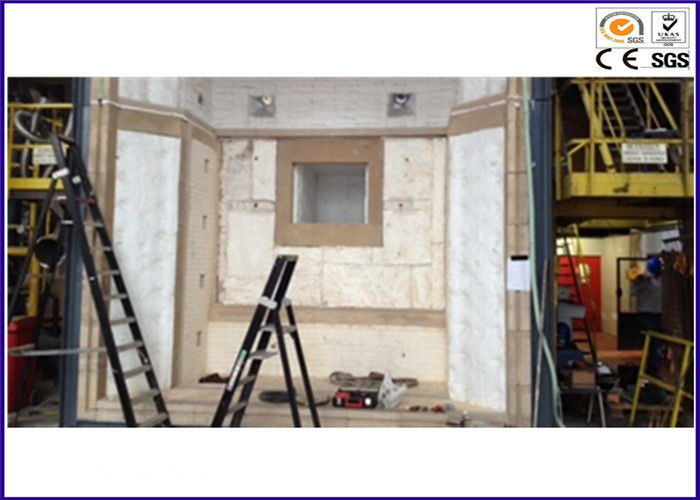

Duas unidades de quadros são fornecidas montando espécimes verticais. O forro refratário é feito de blocos refratários do pre-molde, ancorado à armação de aço. Estes quadros são não quadros do rolamento da carga. Um quadro de levantamento personalizado separado com ganchos bilaterais é fornecido para levantar o quadro da limitação do espécime à fornalha. Isto permite a colocação fácil dos quadros verticais e horizontais da limitação na fornalha.

Pilha de conexão alinhada refratário do canal e da exaustão

A chaminé/pilha é construída de 9mm aço suave grosso e é refratário alinhado para os primeiros 6 medidores. A pilha estende a um mínimo de 3 medidores acima do nível do telhado da fábrica ou do acordo às exigências do código local.

Ventilador do ar de combustão aos queimadores da fornalha

O sistema do ar de combustão pre-é conduzido e testado antes da expedição.

Sensores e manômetro de temperatura

O sistema é fornecido com 9 o tipo pares termoelétricos de K e termômetros da placa, um manômetro da pressão e um conjunto ambiental do par termoelétrico.

Sistema do PLC

O sistema do PLC é compreendido de um processador central do PLC de Siemens e de um I/o. compatível do telecontrole de Siemens. O software da gestão de dados da resistência de fogo é costume escrito para aceitar e salvar os dados recolhidos durante os testes e é configurado para cumprir as exigências do aquecimento das peças das BS 476 curva do teste do hidrocarboneto de 20 - de 22, de EN 1363 e de OMI. Outras curvas padrão da Tempo-temperatura podem igualmente pre-ser programadas no sistema. O controlador do PLC incorpora uma relação de operador incorporado, contém as capacidades de gravação e de programação exigidas e inclui todos os acionadores de partida de motor necessários para todos os motores no sistema. O sistema é programado para fornecer curvas do aquecimento do tempo real e para indicar toda a informação de controle da fornalha no tela de computador.
