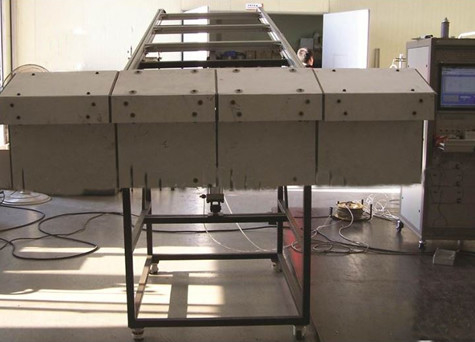

          Propagação da célula solar de chama & de máquina ardente do teste do tipo

Introdução
Esta máquina do exame dos m30dulos do picovolt é projetada conforme UL 1730, IEC 61730-2. É usada para simular circunstâncias reais para avaliar o telhado e os componentes do desempenho fireresistant do instrumento, em A1.82m, espécimes de b 2.4mandc 3.9m para avaliar o nível de A~C. E pode igualmente ser usada para o teste de desempenho do fogo-retardador de componentes fotovoltaicos.

Padrões:
•UL 1730: monitores da detecção de fumo da unidade de moradia do indivíduo plurifamiliar e de hotel da sala: detecção de sinal elétrica de poeira da casa;
•UL 790: método padrão do teste de fogo para materiais de coberta do telhado;
•ASTM e 108-04: método padrão do teste de fogo para materiais de coberta do telhado;
• NFPA 256: teste de fogo da plataforma do telhado.
• Apêndice b do IEC 61730-2: testes de fogo nos módulos do picovolt.

Características:

Estruturas
1, materiais de coberta do telhado da madeira compensada, dimensões: 1.300 (w) X1,000 (d) x120 (h), para instalar a amostra do teste;
2, placa de teste da Não-combustibilidade, instalada no fim dos testes, podem parar os painéis de teste moderados;
3, painel de controlo de aço inoxidável do fã, o ângulo do teste podem ser ajustados, tamanho: 1.440 (l) x 940 (h) milímetros;
4, usado para apoiar os testes do suporte de quadro principal, aço resistente à corrosão, dimensões: 1.020 (l) x 1.000 (d) x 1.473 (h) milímetros;
5, conjunto de placa Não-combustível, instalados na frente do quadro para simular o beirado e a cornija, extensão da chama do queimador ao espécime, dimensões: 330 (w) x 2.130 (d) x 584 (h) milímetros; 6, caudal do ar para o painel de teste: o ± 19 8 km/h (5.5M/sec), e configura o monitor do anemômetro;
7, ventilação separada conduzem, podem ser extraídos fora do ar do laboratório;
8, filtro do favo de mel são instalados no canal de ar, aleta de guia de entrada instalada do gás;
9, canais de ventilação equipados com o painel do ajuste da inclinação para ajustar o sentido de fluxo do ar;
10, tubulações da ventilação unidas ao guia, podem aumentar a velocidade para assegurar o fluxo de ar da interferência exterior, placas do teste da fonte de guia feitas de aço inoxidável, lugar não mudam com a pressão de vento;
11, materiais do canal para de aço inoxidável, resistente à corrosão e resistente ao calor, tamanho: 2.130 (w) x 762 (h) x 3.000 (l) milímetro;
12, fã 220V, 50HZ, poder trifásico, são equipados com um sistema reverso podem automaticamente ajustar a velocidade do vento, fluxo mínimo para 300m3/min;
13, inversor infinitamente variável da velocidade, 0-100% ajustável;
14, bico de gás (para Shi intermitente Huo, fogo spreadandflying da chama), 1.12m, 60.3mm, movendo-se no lado do teste têm um 12.7mm (w) *0.91m (longo) cortado;
15, bico de gás podem fornecer um 22,000Btu/min (387kWh), e de acordo com a, b, níveis da combustão de c três, o fluxo de controlo do gás da válvula de controle do gás da elevada precisão,
16, par termoelétrico superior do queimador são instalados 58.7mm, 888 que o ± pode testar o ºC 28;
17, sistema de ignição automático, asseguram a segurança do desempenho do teste, controlador do fluxo maciço do elétrodo 1.8kVp da ignição são a pressão mínima de acordo com padrões, caudais do gás do controle, a classe A e B diferentes: 21.000 ~ 22.000 BTU/MIN (369 ~ 387 kWh) por 10 minutos, classe C: 18.000 ~ 19.000 BTU/MIN (316 ~ 334 kWh) 4 minutos;
18, de controle de temperatura sistema-classe A e B: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 BTU/classe C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 BTU/MIN
19, de pressão da elevada precisão calibres e válvula de regulamento da pressão controlam a pressão de gás;
1)- Cada transferência ao gás nos queimadores precisa de seguir métodos de um teste diferente e de controle;
2)- GNL: usar MFM pode exatamente medir o fluxo (controle da válvula de controle do fluxo);
3)- LPG: caudal do ar usando o sistema do inversor: a plataforma do teste em 19 km/h do ± 8 (5.5M/sec);
20, materiais de apoio metálicos da malha, páletes podem ser girados, de modo que combustão completa dos materiais;

Teste a seção
1, sistema de controlo do computador do software de controle especial do Estados Unidos para a experiência de Labview, integração 10,2 “LCDscree;
2, sistemas por aquisição de dados, linguagem de programação de LabView são usados para programar, cartões por aquisição de dados o NI do Estados Unidos que oferece
3, sistema por aquisição de dados consistem nas seguintes peças:
1) módulo de entrada de 16 bits do par termoelétrico
2) módulo de entrada da conversão do a/d de 16 bocados
3) Módulo de entrada/saída dos dados
4) módulo de saída da conversão do a/d de 12 bocados
5) placa traseira de 4 e 8 entalhes
6) Módulos de Labview
7) Labview/módulo rede Ethernet
4, sistemas de testes do tipo, bico de gás, a chama tragaram o material ardente, o queimador de gás estão a uma temperatura 880±10ºC podem ser ajustados;

Os resultados do padrão
1, padrões gerais para a propagação da chama
• Qualquer parte dos materiais de coberta do telhado (componente ou painel) da plataforma do teste na chama ou nas partículas de incandescência fundida,
• Pode deslizar completamente, a separação, materiais de coberta curvados do telhado, tais como a plataforma do telhado aberta,
• Proteção contra incêndios que avalia A: a escala da propagação da chama é 1.82M,
  Nível B da proteção contra incêndios: a escala da propagação da chama é 2.4M,
  Proteção contra incêndios florescente de C: a área de espalhamento do fogo é 3.9M,
  Medido da borda da propagação da amostra de chama,
2, padrões gerais para a combustão do telhado,
• Algum parte ou componente do painel da plataforma do teste nas chamas que fundem ou que caem,
• As partes da plataforma do telhado ou de uma parte de um painel na estrutura de telhado ou no componente sob a forma das partículas luminosas desaparecem,
• Continue com componentes ou painéis da combustão,

Exigências da instalação da célula solar ou propagação dos módulos de chama fotovoltaico & de máquina ardente do teste do tipo
