Teste electrónico de inflamabilidade horizontal

Testador de Inflamabilidade Horizontal / Forno de Teste de Resistência ao Fogo Horizontal em Larga Escala

Aplicação:

Avaliar a resistência ao fogo de uma montagem de construção horizontal

Padrões:

BS 476 (20-24), BS EN 1363 (1-2), BS EN 1364 (2), BS EN 1365 (2-4), BS EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Descrição:

A resistência ao fogo de um material que faz parte de uma montagem é uma ferramenta inestimável na avaliação do desempenho dos elementos de construção nos quais se confia nos regulamentos.

Especificações:

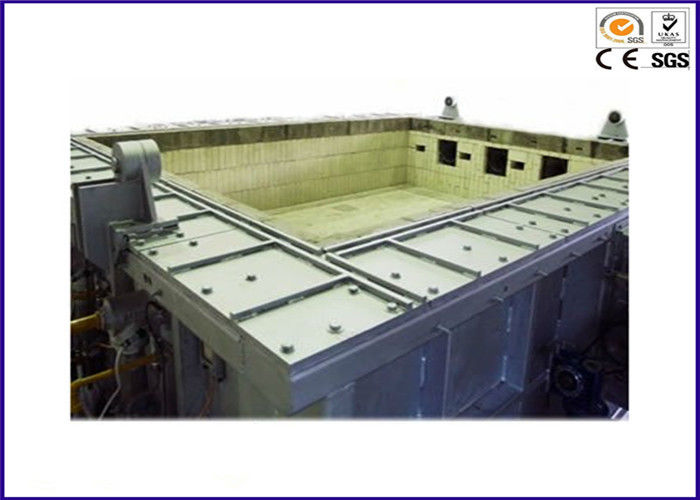

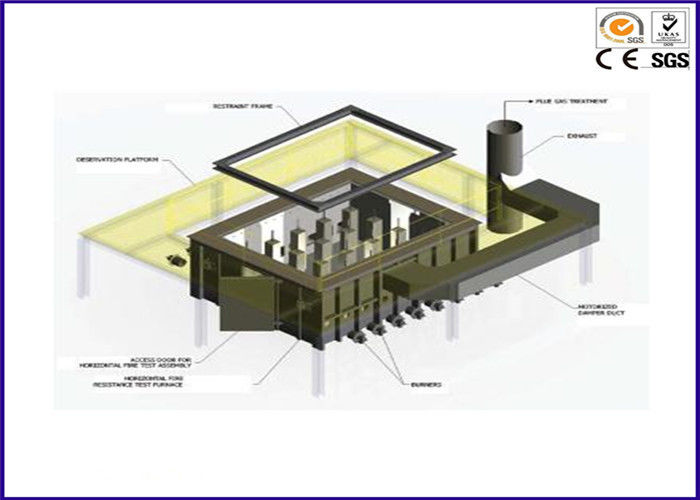

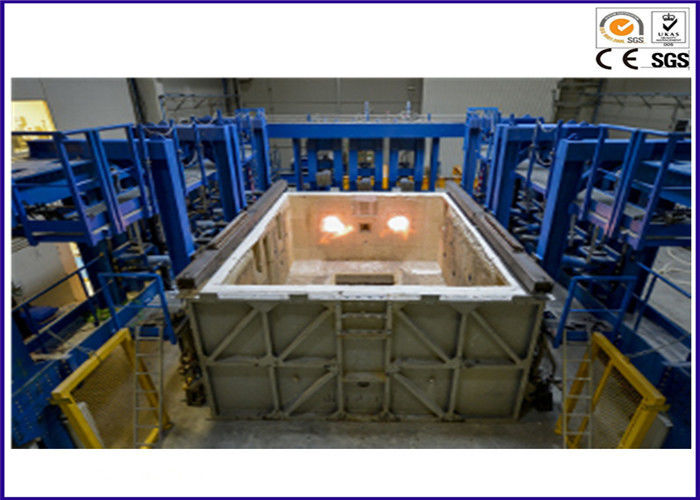

O Forno de Teste de Resistência ao Fogo Horizontal é o aparelho necessário para avaliar a resistência ao fogo de uma montagem de construção horizontal, coluna ou suporte, e fornece um método para quantificar a capacidade de um material, em orientação horizontal, de suportar a exposição a altas temperaturas. Isso é feito avaliando uma série de elementos de desempenho, como a capacidade de carga, a capacidade de fornecer contenção de fogo e a transmitância térmica dos materiais e sistemas.

1. A capacidade de realizar testes de carga e não carga em amostras de teste horizontais e vigas que são montadas em estruturas de restrição personalizadas.

2. Construção superior e segura – paredes do forno compostas por um revestimento de tijolos refratários isolantes, concretos refratários e placa de fibra mineral na face fria e tijolos isolantes refratários ancorados na parede com blocos fundidos in situ de alta temperatura, na face quente.

3. Um teto removível revestido com tijolos perfilados e ancorado com refratários fundidos in situ.

4. Uma caixa de forno feita de chapas de aço macio reforçadas com canais C de aço, vigas I e seções de aço para combater a distorção estrutural devido ao calor.

5. Uma estrutura de restrição de amostra fixada por um mínimo de 4 conjuntos de grampos.

6. 4 portas de visualização feitas de vidro de quartzo resistente ao calor para permitir que o operador visualize a amostra de teste completa durante um teste de fogo.

7. Uma porta deslizante feita de alumina leve é fechada dentro de uma estrutura isolada e refrigerada a ar. Isso protegerá o calor do forno quando as portas de visualização não estiverem em uso.

8. 20 conjuntos de queimadores de mistura de bico refratário (2 grupos de 10). Cada queimador é projetado para usar gás de petróleo liquefeito e possui uma unidade de supervisão de chama para garantir que todas as unidades de combustão operem em um modo à prova de falhas em todos os momentos. Todos os sistemas de segurança de chama necessários, sistemas de piloto intermitente e sensores de temperatura são incorporados.

9. Um Painel de Controle de Combustão do Forno é projetado para operar nos modos de controle totalmente automático e manual. A ignição automática dos queimadores é feita por meio do uso de um interruptor de botão. Isso acende os queimadores com base em uma curva de aquecimento predefinida, como a descrita em BS 476 Partes 20-24, EN 1363 e a Curva de Hidrocarbonetos IMO. O controle manual do queimador permite que queimadores individuais sejam acesos à vontade.

10. Dimensões da área de teste: 3000mm (L) x 4000mm (A) x 1000mm (P)
