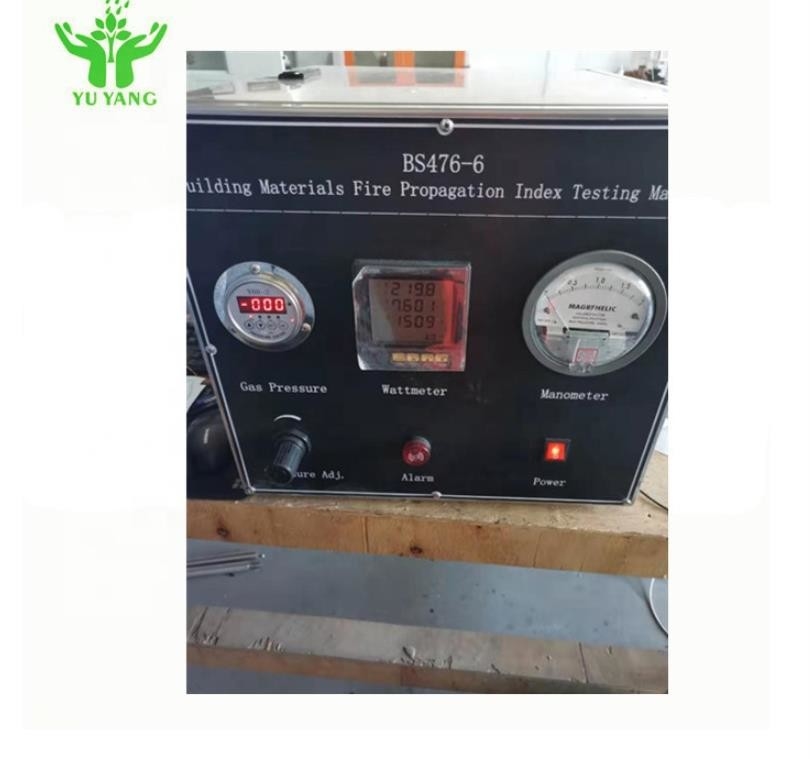

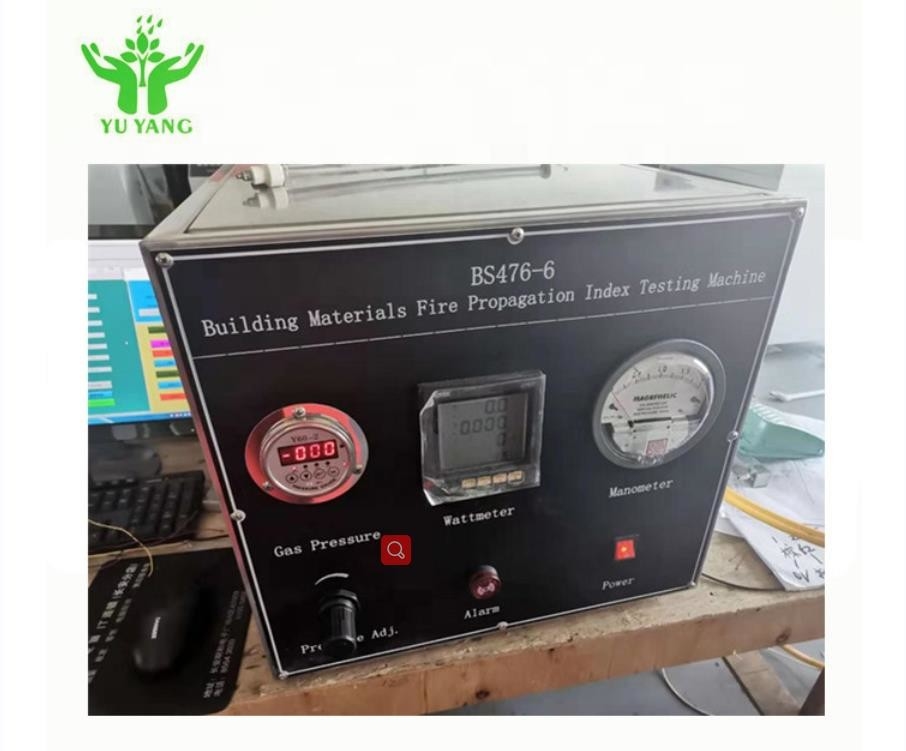

Máquina de testes da inflamabilidade da propagação das BS 476-6 para materiais de construção e estruturas

Cumpra com o BS476-6 de “testes fogo nos materiais de construção e nas estruturas - método do teste para a propagação do fogo para os produtos” BS476-6: Do “métodos teste para o fogo - testes retardadores dos materiais de construção e dos componentes da construção - métodos do teste para a propagação de chama do produto”.

Parâmetros técnicos principais

1. Composição do instrumento: composto da câmara de combustão, do suporte da amostra e da peça de controle eletrônico;
2. Câmara de combustão: Contém um queimador de gás horizontal e dois elementos de aquecimento elétricos, e consiste em uma chaminé e em uma carenagem de aço destacáveis. As dimensões internas da câmara de combustão são 190 milímetros X 190 milímetros X 90 milímetros. A parede da câmara tem uma 1 placa grossa do silicato do cálcio do cm. Há uma entrada de ar de 96mm*25mm e uma janela de visão de mica de 50mm*50mm na frente da câmara de combustão. A base da amostra é fixada atrás da câmara de combustão. Há lâmpadas de gás e 4 elementos de aquecimento elétricos na sala. Há uma chaminé e um tampão móvel na parte superior.
3. Suporte da amostra: Um suporte quadrado-dado forma da amostra feito da placa do silicato do cálcio com uma largura de 22 milímetros e uma espessura de 12,5 milímetros. O tamanho exterior da borda é 265 milímetros * 265 milímetros e o tamanho interno da borda é 225 milímetros * 225 milímetros. Cada um dos quatro cantos tem um furo circular com um diâmetro de 8 milímetros. Há uma haste de aço inoxidável que estende horizontalmente em cada um dos quatro cantos da câmara de combustão, com um diâmetro de 8 milímetros. Inserção no furo redondo nos quatro cantos do suporte da amostra. Há quatro furos redondos com um diâmetro de 4mm na parte frontal da haste de aço inoxidável. O suporte da amostra, a placa da calibração ou a amostra, revestimento protetor da não-combustão, placa traseira do silicato do cálcio podem ser usados com os pinos da mola e de metal. É fixada atrás da câmara de combustão. Tamanho da placa de revestimento protetor do silicato do cálcio: 265 milímetros * 265 milímetros * 20 milímetros, furos redondos com um diâmetro de 8 milímetros nos quatro cantos. Um pano do asbesto é usado como uma gaxeta entre o suporte da amostra e a parede traseira da câmara de combustão.
4. Chaminé e tampão: A chaminé é 190mm por muito tempo e é feita da baixa tubulação de aço carbono com uma espessura de 1mm e de um diâmetro de 38mm. O tampão de aço destacável é 152mm alto e é feito da baixa tubulação de aço carbono com uma espessura de 1mm e de um diâmetro de 76mm.
5. Lâmpada de gás: A lâmpada de gás consiste em uma tubulação de aço horizontal. A espessura de parede é 1.5mm, as extremidades são fechados, e o diâmetro é 9mm. Há 14 furos pequenos no sentido horizontal da lâmpada, o diâmetro de furo é 1.5mm, e o intervalo do centro é 12.5mm. A parede da lâmpada é 15mm da parte inferior da câmara de combustão e 25mm longe da amostra. O bocal de gás é uma tocha de solda para a soldadura de gás, cada um com uma válvula de regulamento do gás e uma válvula de regulamento do ar.

6. Elementos de aquecimento: Os quatro elementos de aquecimento são divididos em dois grupos, que são fixados horizontalmente acima da câmara de combustão. Dois elementos de aquecimento pelo grupo, 6 milímetros distante, 25 milímetros distante entre os dois grupos. Cada elemento de aquecimento tem um comprimento de 300mm, um diâmetro exterior de 20mm e um poder de 500W. O elemento de aquecimento e o quadro de equipamento devem ter um dispositivo aterrando.
