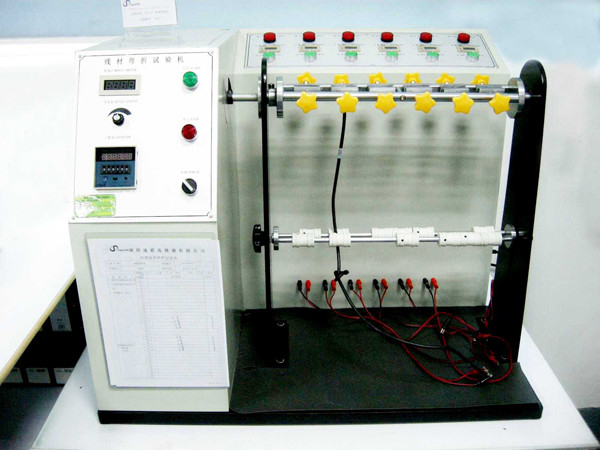

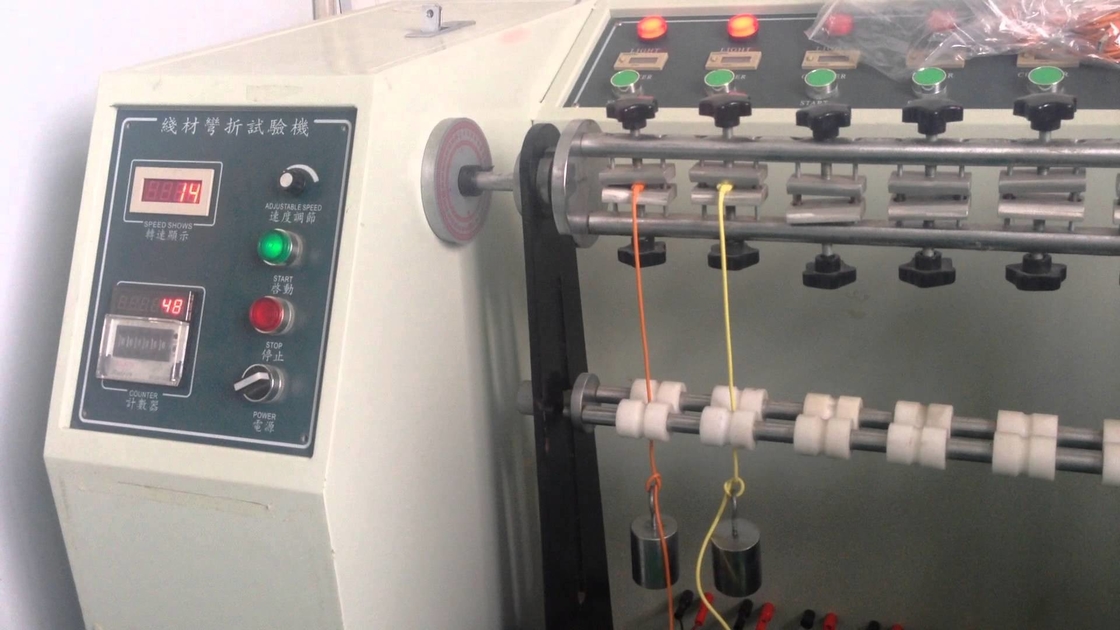

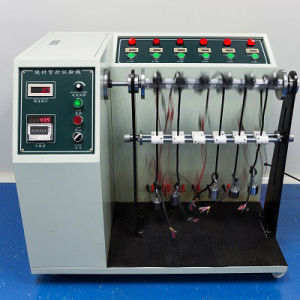

Equipamento de testes do fio de 6 estações para o teste de dobra Cria do cabo do robô 0003,2

Equipamento de testes da dobra do cabo do robô, 6 equipamento de testes do fio da estação CRIA 0003,2

Aplicação:

O equipamento de testes da dobra do cabo do robô conforma-se ao TUV, ao VDE e ao UL. Pode ser usado para testar a dobra do cabo do robô, do cabo flexível, do cabo flexível de dobra, do cabo chain do arrasto, da curvatura da corrente e do cabo flexível alto. A máquina é uma estrutura da seis-estação, que seja usada principalmente para o teste de dobra repetido de materiais do fio de metal, poderia detectar o desempenho de fio de metal da deformação e de defeitos plásticos do rolamento durante o teste de dobra repetido.

Padrão:

CRIA 0003.2-2016" parte especial 2 do cabo do robô industrial: teste o método”

Características:

1. Peças principais: único microcomputador da microplaqueta, visualização ótica de tela táctil/controle;

2. Ajuste do parâmetro: parâmetros de controle da máquina;

3. Condições de teste: teste a velocidade, a frequência do teste, o ângulo do teste, a condição de controle, etc.

4. Monitoração do teste: estado atual da operação do equipamento, tal como o número e a velocidade reais da dobra do cabo, etc.

5. Unsupervised: o dispositivo pode automaticamente determinar o fluxo da amostra monitorando o laço da amostra, e para automaticamente quando o circuito é quebrado.

6. Dispositivo bonde especial: para ajustar o raio de curvatura ajustando o rolo de dobra da curvatura com linhas diferentes do fio.

7. As características da máquina: LCD+ escolhem a máquina + o motor da microplaqueta, todas da transmissão as peças são importados dos produtos originais, correndo lisamente, elevação que posiciona a precisão, longa vida, de baixo nível de ruído;

8. Os pontos de monitoração em linha são divididos em seis grupos, cada um com seis pares de relações, que podem ser monitoradas por 36 pares de fios.

Parâmetros:

Estação de teste: Estação 6;

Método do teste: a extremidade superior é fixa e a gama mais baixa que iça o peso. A amostra é dobrada com curvatura de dobra rotatória livre.

Diâmetro da amostra: 0,3 ~ 15 milímetros Ф;

Linha central de dobra do rolo da curvatura: Ф 15, 20, 30, 40 Ф, 50 milímetros Ф substituíveis;

Velocidade da amostra: 0 ~ 45 vezes/minuto pode ser ajustado (nota: o ciclo do teste como consistir em quatro etapas, a saber como o ° ao redor 180 da para a frente e para trás);

Ângulo de dobra: + o ° 90, do lado esquerdo (começo) à direita (extremidade) é o ° 180;

A distância entre pesos do peso e pontos de dobra: 50-150mm pode ser ajustado;

Modo de controle: controle do tela táctil;

Parte do corpo principal: estrutura de alta qualidade do aço 45# e do alumínio;

Poder e transmissão: motor, correia síncrono industrial crua e roda síncrono;

Teste a linha central do rolo da curvatura do ponto de dobra: 45# aço de alta qualidade, tratamento de superfície do cromo;

Os pontos de monitoração em linha são divididos em seis grupos com seis pares de relações para cada grupo, que pode encontrar 36 pares de fios simultaneamente, e os pontos de monitoração são 72 pontos.

Poder do motor: 0.75kw;

Poder: 220v50/60Hz 10A;

Tamanho da máquina: W1850*D800*H1700mm (que inclui a altura da roda do pé).
