Sistema atual preliminar do verificador da injeção com temporizador do interruptor
I. Introdução:
O verificador atual preliminar da injeção da série do PCI é aplicado no sistema de energia para o teste do interruptor, o teste do sistema da proteção e o teste do transformador atual. O grupo atual do teste da injeção gera uma corrente alta da fonte de alimentação para simular a corrente avaliado ou a corrente de falha no circuito preliminar do equipamento elétrico.
O sistema de teste preliminar da injeção 1000A/15KVA é projetado no modelo integrado.
.
Características:
1 saída atual alta injetada ao circuito principal da linha elétrica para simular a corrente de falha. Verifique então se o sistema de proteção esteja operado de acordo com o projeto.
A saída 2 atual alta injetada ao preliminar do transformador atual e mede então a corrente introduzida de secundário
por engano instrumento da medida para verificar o deslocamento do erro e da fase da relação do CT.
Saída 3 atual alta injetada ao circuito principal do interruptor para simular a corrente avaliado em preliminar. Verifique então a estabilidade do interruptor de acordo com o procedimento da elevação da temperatura.
4 este grupo atual preliminar do teste da injeção são considerados igualmente como uma fonte atual alta da C.A. no teste do equipamento elétrico ou do cabo.
5.Current é medido do secundário do transformador atual que é instalado no interno do impulsionador atual.
III. especificações:
| 1 | Fonte de alimentação | AC220V ou C.A. 400V, 45Hz~65Hz. A tensão de fonte de alimentação é depende da capacidade de saídas de potência, como abaixo. |
| 2 | Corrente de saída típica |
500A ou 1000A ou 2000A Capacidade de saída típica 3KVA ou 5KVA or10KVA or15KVA |
| 3 | Tensão de Impendence | 8% |
| 4 | Corrente inativa | 6% |
| 5 | Distorção atual | <5> |
| 6 | Unidade de exposição | medidor da corrente dos digitals de 4 e de 1/2 |
| 7 | Erro de medida máximo | 0.5%RDG+5D |
| 8 | Temporizador opcional | 1)temporizador 4 digital de 0~9999s/0~999.9s /0 ~99.99s, precisão 0.5%RDG+5D 2)temporizador 5 digital de 0~99999s/0~9999.9s /0 ~999.99s, precisão 0.2%RDG+2D 3)temporizador 6 digital de 0~999999s/0~99999.9s /0 ~9999.99s, precisão 0.1%RDG+1D |
| 9 | Temperatura do trabalho | 0~40 C, umidade <90> |

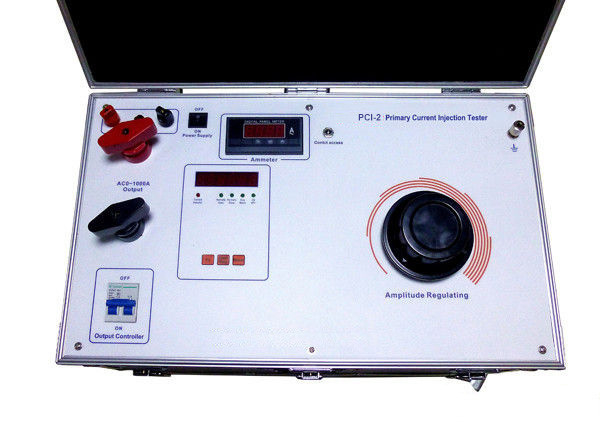

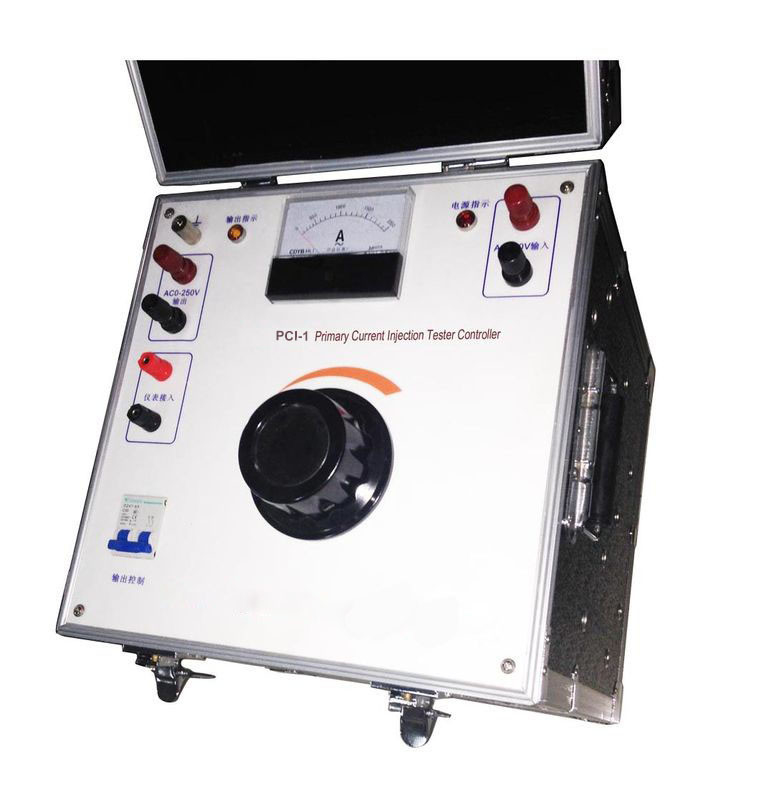

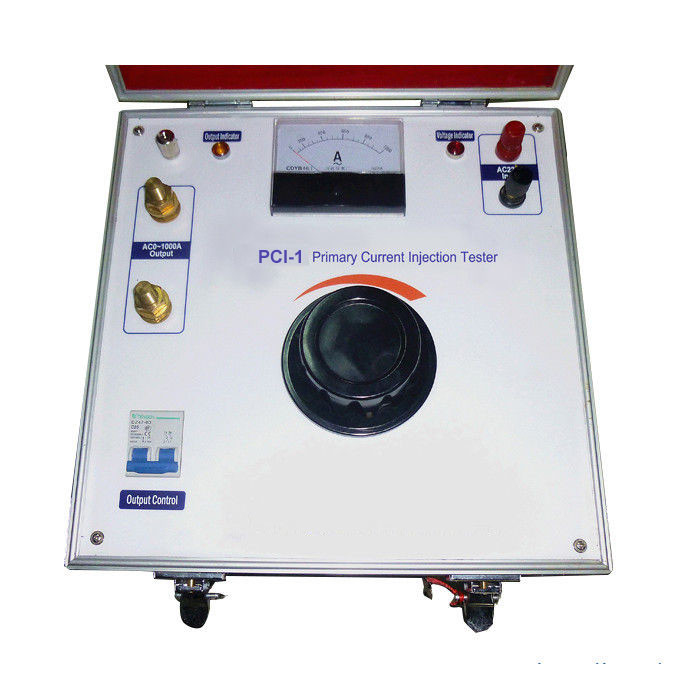

Foto do sistema de teste atual preliminar da injeção 25KVA/2500A
