INSTRUMENTO CO. DE DONGGUAN YUYANG, LTD
Fabricante da boa qualidade de China do equipamento de testes
 |
| Lugar de origem: | China |
| Marca: | YUYANG |
| Certificação: | CE |
| Número do modelo: | CPT-I |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | USD9300 |
| Detalhes da embalagem: | CASO DA MADEIRA COMPENSADA |
| Tempo de entrega: | 15 dias |
| Habilidade da fonte: | 100 conjuntos por mês |
| Palavra-chave: | Analisador do CT pinta | Norma de ensaio: | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
|---|---|---|---|
| Fonte de Alimentação: | AC220V±10%, 50/60Hz±10% | Exibição: | Ecrã táctil LCD |
| Capacidade de memória: | >1000 grupos | software: | Inglês |
| Objeto de teste: | ct e pinta | Garantia: | 1 ano |
| Realçar: | equipamento de teste elétrico,jogo bonde do teste |
||

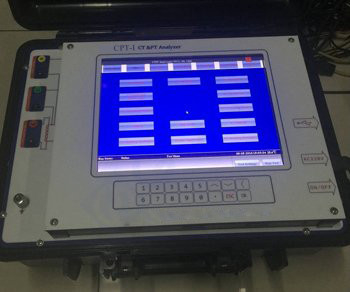

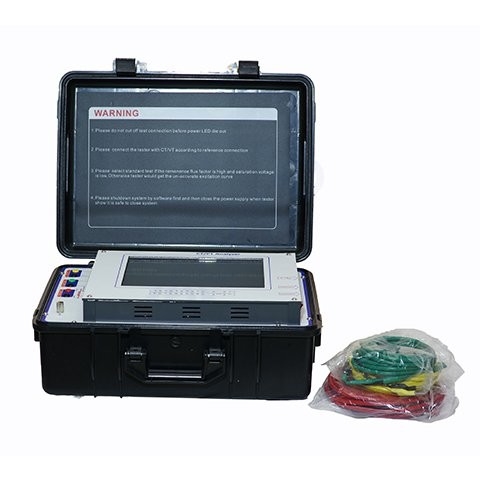

Analisador ajustado do CT pinta da corrente elétrica e do teste Potentional do transformador
Teste para o transformador atual:
Curva da excitação e teste dos parâmetros
Gerencie o teste de relação
Teste do erro da relação e de fase
Verificação da marca da polaridade
Medida da resistência do enrolamento
Medida secundária da carga do laço
Linha teste do erro da curva para a proteção CT
Teste transiente dos parâmetros do CT
Suposição da placa de identificação do CT
Medida da curva do laço de histerese da saturação
Testes para o transformador de Potencial:
Gerencie o teste de relação
Teste do erro do ângulo do erro e de fase da relação
Teste da polaridade
Teste secundário da carga
Teste de resistência do enrolamento
Teste para o transformador potencial
Teste secundário da carga
Teste de resistência do enrolamento
Teste da polaridade
Gerencie o teste de relação
Teste do erro do ângulo do erro e de fase da relação
Aplicações do analisador do CT/pinta:
Verificação da placa de identificação do CT
Os parâmetros do CT verificam dentro a carga do trabalho
Análise transiente dos parâmetros do CT
Relação do CT e calibração do erro de fase
Teste rotineiro da pinta
Especificações:
| Nome do artigo | Transformador atual CT e de transformador da pinta verificador potencial | |
| Teste padrões | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 | |
| Fonte de alimentação | AC220V±10%, 50/60Hz±10% | |
| Saída da tensão | 0.1~180V (C.A.) | |
| Saída atual | 0.001~5A (RMS) | |
| Saídas de potência | 500VA | |
| Medida máxima da tensão do joelho | 45KV | |
| Medida atual |
Escala | 0~10A (mude automaticamente a escala em 0.1/0.4/2/10A) |
| Erro | <> | |
| Medida da tensão | Escala | 0~200V (mude automaticamente a escala em 1V/10V/70V/200V) | |
| Erro | <> | ||
| Gerencie a escala da medida da relação | 1~35000 1~2000, erro<0> 2000~5000, erro<0> 5000~35000, erro<0> |
||
| Medida da fase | erro | ±2min | |
| definição | 0.01min | ||
| Medida da resistência do enrolamento |
Escala | 0~8kΩ (mude automaticamente a escala in2ohm/20ohm/80ohm/800ohm/8kohm) | |
| Erro | < 0=""> | ||
| Definição máxima: 0.1mΩ | |||
| Medida da temperatura | -50~100 grau Célsio; erro<3 Celsius="" degree=""> | ||
| Carga secundária do CT | Escala | 0~160ohm (mude automaticamente a escala em 2ohm/20ohm/80ohm/160ohm) | |
| Erro | <0> | ||
| Definição máxima: 0.001ohm | |||
Carga secundária da pinta |
Erro | 0~80kohm (mude automaticamente a escala em 800ohm/8kohm/80kohm) | |
| Máximo | <0> | ||
| definição | 0.1ohm | ||
Medida da relação da pinta |
Escala |
1~35000 1~10000 erro<0> do erro 10000~35000<0> |
|
| Medida do erro da relação da pinta: Erro típico<0> do máximo do erro<0> | |||
| Erro do máximo da medida do ângulo de fase da pinta < 3min=""> | |||
| Faça a avaliação para resultados da análise de acordo com padrões selecionados Faça o relatório da palavra para o resultado da análise Faça a relatórios da palavra uma vez para registros do teste do multi-grupo no PC Calcule os erros da relação e erros do ângulo de fase na carga avaliado e na carga de trabalho em um teste do tempo Compare curvas da excitação com as curvas salvar da excitação na mesma janela |
|||
| Capacidade de memória | >resultados da análise de 1000 grupos | ||
| Temperatura da condição de trabalho | -10℃~50℃; ≤90% úmido | ||
