máquina de testes elástica 0.2%-100% do abrandamento do fio da costa 0.05-50mm/min

máquina de testes elástica 0.2%-100% do abrandamento do fio da costa 0.05-25mm/min

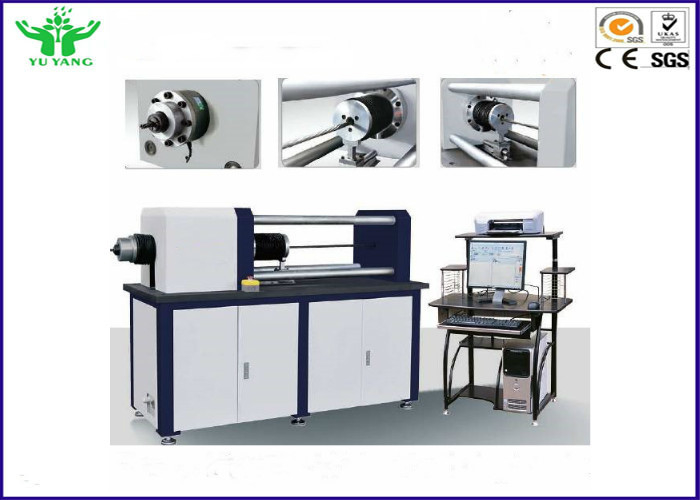

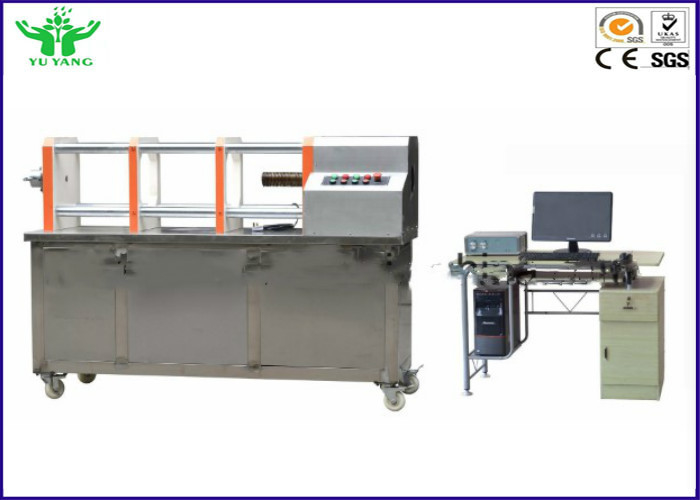

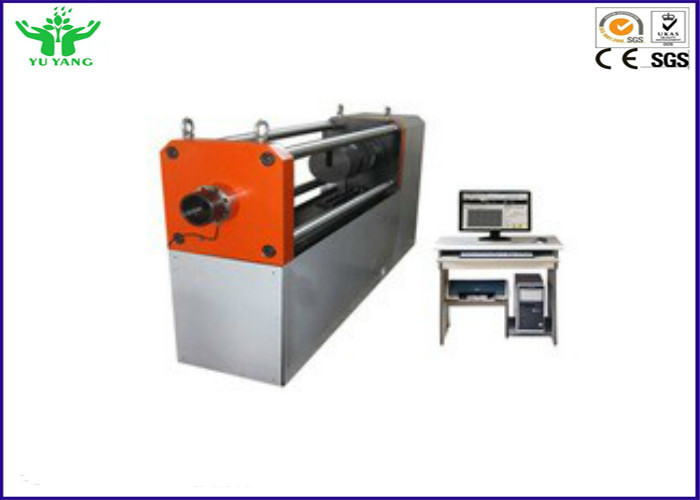

A máquina de testes elástica do abrandamento do fio da costa é composta pelo quadro principal, sistema de controlo de medição, sistema informático, acessórios da função, e assim por diante. É especial para o teste da propriedade elástica e o teste do abrandamento de esforço elástico para o material do fio da costa ou do aço do pre-esforço. É usada determinando os parâmetros da propriedade elástica, tais como a resistência à tração, intensidade não-proporcional estipulada do alongamento, força máxima, alongamento total, e assim por diante; parâmetros da propriedade do abrandamento de esforço, tais como a relação da velocidade do abrandamento de esforço, esforço do abrandamento, relação do abrandamento, e assim por diante. A máquina é com generalidade alta, máquina de dupla utilização. Pode igualmente ser feita em uma máquina de testes especial do abrandamento de esforço de acordo com o pedido do cliente.

Quadro principal:

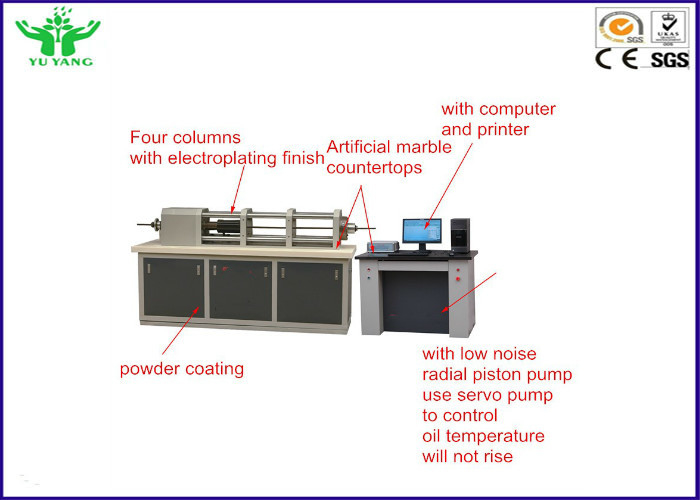

1-1. O quadro principal adota a estrutura horizontal. A placa de aperto esquerda e direita e as quatro colunas são conectadas para ser uma estrutura da força. Há motor, caixa da redução e parafuso na esquerda do quadro. Há um aperto de cunha em uma extremidade do parafuso, e a outra extremidade é conectada ao sensor da carga.

1-2. Adota o servo motor e o motorista da C.C. da frequência variável da C.A. A resposta da velocidade e de frequência é rápida, velocidade que a escala regulamentar é larga.

1-3. Adota a caixa da redução do subtexto para retardar. Pode realizar a transmissão sem emenda pelo tipo parafuso de T. Faz o estábulo da transmissão, velocidade da resposta rápida. O controle da força e da deformação é sem flutuação.

1-4. Não há nenhuns escapamento do óleo e de baixo nível de ruído (sobre 65db (a)) da transmissão hidráulica tradicional adotando a transmissão mecânica.

2. sistema de controlo de medição

2-1. As relações da definição da força e da medida da deformação são altas (24 bocados), e a relação stepless, constante da definição, usuário pode ajustar-se de acordo com a exigência do teste.

2-2. A largura de banda da frequência de acesso do sensor é 4.5Hz, os dados de teste medidos e a curva é verdadeira.

2-3. O sensor da carga é com elevada precisão, e boa estabilidade nos muitos tempos.

2-4. A relação de conexão dos dados abertos pode realizar o laço fechado da carga, deformação, deslocamento, velocidade, e assim por diante. Controla a carga constante, deformação constante, deslocamento constante, mesmo relação da velocidade do esforço, mesmo relação da velocidade do esforço, velocidade constante na maneira múltipla da etapa. E realize que o nonimpact transforma entre após três no teste.

2-5. Tem a função de zero grupos automático e da calibragem automática.

2-6. Tem a função protetora da sobrecarga, sobre-curso, sobrepressão, excesso, superaquecimento, e assim por diante.

2-7. A relação de acesso da força pode converter o outro tipo sensor da força, o software tem a função da identificação automática. A relação de acesso da deformação pode igualmente converter o outro tipo sensor da deformação, o software tem a função da identificação automática.

3. Sistema informático

3-1. O sistema informático pode comunicar-se com o sistema de controlo de medição pela porta de série. Todas as operações após controlado pelo computador, operado pelo teclado virtual na relação de WINDOWS.

3-2. Pode tempo real adquirir os dados de teste, fazer a curva, zumbir dentro e para fora a curva em parte, e imprimi-la.

3-3. O resultado da análise pode ser loja e ler na vontade. A mesma curva do teste do grupo pode ser coberta e contrastado, e então análise à curva.

4. Acessórios da função

4-1 a máquina de testes especial do abrandamento de esforço é equipada somente com o tipo aperto do auto-fechamento do cone do cilindro e o aperto instala e desinstala o dispositivo.

4-2 o sensor do deslocamento é com precisão de medição alta, boa estabilidade, pode ser usado para o teste elástico e de esforço do abrandamento.

Parâmetros técnicos principais:
