Máquina de testes da chama aberta de 16 colchões CFR1633, equipamento de testes do fogo

Máquina de testes da chama aberta de 16 colchões CFR1633, equipamento de testes do fogo

Finalidade:

Esta parte 1633 estabelece as exigências da inflamabilidade que todos os grupos do colchão devem cumprir antes da venda ou da introdução no comércio. A finalidade da máquina é reduzir mortes e os ferimentos associados com os fogos do colchão limitando o tamanho do fogo gerado por um colchão ajustado durante um trinta-minuto testam.

A máquina é usada para avaliar a saída da progressão e da energia do fogo em um colchão ou em um colchão ajustado quando sujeitada a uma fonte de ignição aproximada a roupa ardente da cama. a parte 1633 do
 16 CFR é um padrão federal nos EUA e todos os colchões e grupos manufaturados ou importados do colchão devem encontrar este padrão.

Padrão:

A parte 1633 “padrão de 16 CFR para a inflamabilidade (chama aberta) dos colchões ajusta-se”.

Características:

O colchão ou o grupo do colchão são ficados situado sobre um equipamento de aço e exposto a dois queimadores T-dados forma com uma saída de calor total do queimador de 27 quilowatts. O queimador lateral é aplicado por 50 segundos e o queimador superior é aplicado por 70 segundos. O fogo é permitido então tornar-se livremente. Os gás de fumo produzidos durante o teste são recolhidos por um sistema da capa e de exaustão de onde as amostras sejam tomadas para a análise de gás. A taxa de liberação do calor é medida continuamente. A taxa máxima de liberação de calor do não pode exceder 200 quilowatts e a liberação de calor total nos primeiros 10 minutos do teste do não pode exceder 15 MJ.

Método do teste:

O método do teste mostrado no § 1633,7 mede a inflamabilidade (características de resposta do teste de fogo) de um espécime do colchão expondo o espécime a uma fonte de ignição flamejante especificada e permitindo que queime-se livremente sob circunstâncias ambientais bem ventilados, controladas. A fonte de ignição flamejante será um par de queimadores de propano. Estes queimadores impõem fluxos de deferimento por épocas de deferimento na parte superior e nos lados do espécime. Durante e depois desta exposição, as medidas serão feitas da taxa de liberação tempo-dependente do calor do espécime, determinando a energia gerada pelo fogo. A taxa de liberação de calor deve ser medida por meio da calorimetria do consumo do oxigênio

Exigências técnicas:

A taxa máxima de liberação de calor não excederá 200 quilowatts (‘‘quilowatt’ ") a qualquer hora dentro do teste 30 minuto;

A liberação de calor total não excederá 15 megajoules (‘‘MJ’ ") para os primeiros 10 minutos do teste.

Parâmetros principais:

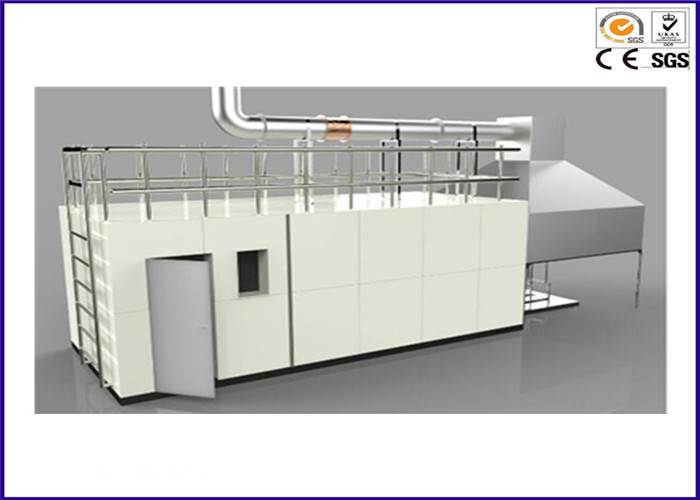

A máquina do teste inclui a sala de teste, a câmara do controle, o canal de exaustão, a capa decoleta da exaustão, o sistema por aquisição de dados, e etc.

1. Câmara de combustão (sala de teste, construção do cliente ele sós) e gás-coleta da capa: tamanho 3048 * 3658 * 2438 milímetros (altura da largura x do comprimento x).

2. Analisador doméstico do oxigênio:


Saída: 4-20mA, alarme do relé de duas maneiras

Escala da medida: 0 ~ 25% VOL, precisão: 0.5FS;

Fonte de alimentação: 220VAC

Tempo de resposta: 3 segundos

Precisão: ±1% F•S

3. queimadores T-dados forma:

1) O queimador da superfície superior, a cabeça de T do queimador da superfície superior (queimador horizontal do
) será o
 305 ±2mm por muito tempo com o gás apertado obstrui dentro cada extremidade. Cada lado do T conterá 17 furos equidistantes sobre um comprimento de 135 milímetros (8,5 milímetros de ± 0,1 milímetros distante). Os furos em cada lado começarão 8,5 milímetros da linha central da cabeça do queimador. Os furos serão furados com uma broca #56 e são ser 1,17 milímetros a 1,22 milímetros no diâmetro. Os furos serão o ° 5 apontado fora do plano da figura. Isto alarga a largura do perfil do fluxo de calor imposto na superfície do espécime do teste.


2) O queimador de superfície lateral, a cabeça de T do queimador de superfície lateral (queimador vertical) será construído similarmente ao queimador da superfície superior, salvo que a seu comprimento total será o ± 254 2 milímetros. Cada lado da cabeça do queimador conterá 14 furos espaçados uniformemente sobre um comprimento de 110 milímetros (8,5 milímetros de ± 0,1 milímetros distante). Os furos serão furados com uma broca #56 e são ser 1,17 milímetros a 1,22 milímetros no diâmetro. Os furos serão o ° 5 apontado fora do plano da figura.

4. O suporte isolador do queimador, consiste em um colar fixado por um parafuso de fixação no tubo de entrada da cabeça do queimador, guardará uma haste de aço inoxidável de 3 milímetros do diâmetro que tem a12.7mm por 51mm (2 – 2.5mm) densamente (0,5 dentro por 2 dentro perto (0,08 – 0,10) dentro densamente) pela almofada de aço inoxidável soldada em sua extremidade com sua paralela da cara (e linha central longa) à cabeça de T do queimador.

5. Sistema de abastecimento de gás:

Gás de combustão: ± 0,5 MJ/kg do
 46,5 do propano

Precisão do fluxo do gás: ≤ 0.05L/min do
 do ≤ 0.1l/min (quando o fluxo for 12.9l/min) (quando o fluxo for 6,6 L/MIN).


A taxa: ± 12,9 superior do queimador 0,1 L/MIN, ± lateral do queimador 6,6 0,05 L/MIN

6. Grave o sistema por aquisição de dados pode recolher a concentração de oxigênio, a concentração de monóxido de carbono, a temperatura, a densidade de fumo, a taxa de liberação do calor, a taxa maciça da perda, etc., pode ser armazenado.

7. Fã: 2.2KW

8. Fonte de alimentação: C.A. 380V 50HZ
