EN 13823 do ISO 9705 do verificador da densidade de fumo da luz branca com sistema da fotometria

Sistema de medida do fumo da luz branca usado para ISO 9705, EN 13823, ISO 9239-1 do EN

Introdução:

De ‘o sistema fotométrico da densidade fumo’ (RUÍDO 50055) é projetado ser usado conjuntamente com o equipamento que as medidas fumam dos materiais ardentes. A unidade pode ser cabida a diversos instrumentos tais como o teste do canto da sala, (ISO 9705), o único artigo ardente (SBI), (EN 13823), os instrumentos da liberação de calor para IEC 3 de 60332 partes (como tornado no projeto de FIPEC), o túnel de Steiner ou o painel brilhante do revestimento (ISO 9239-1) etc. do EN.

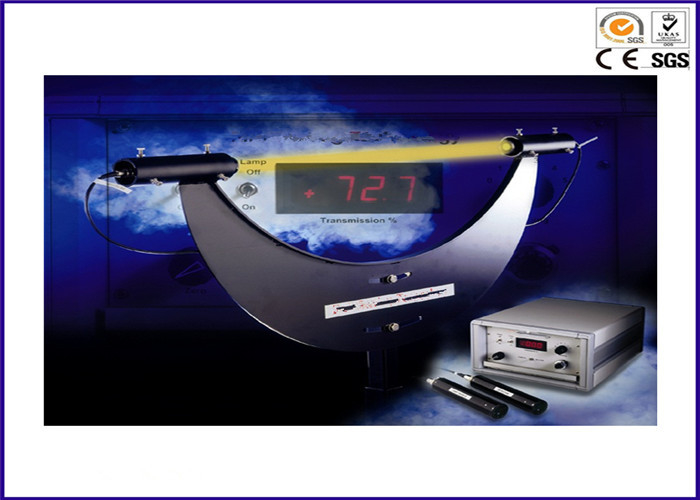

O instrumento consiste:

1. Fonte luminosa

2. Sistema da fotometria

3. Unidade de controle

Padrões:

RUÍDO 50055, ISO 9705, EN 13823, IEC 3 de 60332 partes, ISO 9239-1 do EN

Parâmetro detalhado:

A fonte luminosa é uma lâmpada de filamento enchida gás do tungstênio. O poder para a lâmpada é fornecido por uma fonte de alimentação regulada abrigada na unidade de controle.

1. O dispositivo da fotometria consiste: -

2. Sistema acromático de lentes

3. Pilha fotoelétrica do silicone

4. Amplificador de baixo nível de ruído do ganho alto

Estes componentes são abrigados em um conjunto com uma lente de colimação.

O sinal do dispositivo da fotometria é tomado à unidade de controle, que é capaz continuamente de medir a intensidade de luz relativa contra a hora porque transmissão da porcentagem sobre as escalas de ser estudado. O sistema tem uma resposta linear no que diz respeito ao transmitância e a uma precisão de melhor de ±1.5% da leitura máxima. A unidade de controle igualmente regula o umedecimento do amplificador de modo que o tempo de resposta exigido para conseguir a precisão de 95% (T95) corresponda às especificações dadas no padrão.

Uma saída análoga na unidade de controle de 0-1V = a transmissão 100% está disponível para ser tomado a uma unidade por aquisição de dados. Um pacote de software baseado Windows está igualmente disponível para permitir por aquisição de dados simples, a análise e o armazenamento através de um registador de dados. Todos os parâmetros são indicados. O registador de dados versátil pode ser usado em outras aplicações e é fornecido com o software que permite os dados armazenados no registador a ser transferido a um PC para a análise mais aprofundada.
