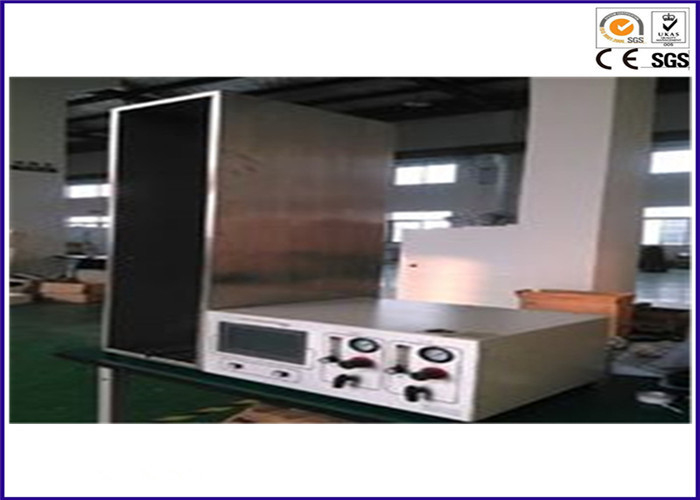

IEC 60331 da fornalha do teste de resistência do fogo, equipamento de teste do impacto para o fio/cabo

Equipamento de testes do impacto da resistência ao fogo do fio e do cabo do IEC 60331

Descrições:

O verificador do impacto da resistência ao fogo do fio e do cabo é usado para detectar a resistência de fogo da fiação ou da rede elétrica do cabo, queimando-se em não menos de 830 graus, a chama, e exerce determinada vibração do impacto, circuito do teste da integridade do cabo.

Padrões:

Testes do IEC 60331 do fio e do cabo - integridade do circuito sob condições da chama

Instrumento 12 de 60331 partes do IEC - pelo menos sob 830

Procedimentos de 60331 partes da ignição do impacto do IEC 31 e exigências - tensões avaliados até o cabo do quilovolt 0.6/1.0

Características principais:

1. O fonte de calor para o tipo bocal da correia do queimador de propano, seu comprimento nominal é 500mm, equipado com o misturador de Venturi;
2. 3 fileiras da combustão furam o arranjo desconcertado, a parte frontal da largura média do queimador: 15mm, diâmetro de furo: 1.32mm, furam a distância center: 3.2mm;
3. O quadro da escada do teste do cabo da instalação é fixo na base do aço do apoio;
4. em processo dos testes de acordo com as exigências do teste diferente do ajuste do tamanho do cabo do componente vertical em ambos os lados da escada (comprimento do teste da escada: 1200mm, altura: 600mm, peso: 18 + 1kg);
5. O gerador do impacto é uma barra redonda do baixo aço carbono com um diâmetro de 25 + de 1mm e de um comprimento de 600 + de 5mm;
6. choque o gerador paralelamente ao pivô do quadro da escada da amostra para a rotação livre center, e o superior esquerdo 200 + 5mm do quadro da escada;
7. A haste do pivô será mergulhada em duas porções, a parte mais longa do quadro da escada do impacto, o comprimento de 400 + de 5mm;
8. A distância da parte inferior da combustão do queimador dianteiro não menos de 200mm, e a distância da parede da caixa não são menos de 300mm;
9. linha central do queimador da gama mais baixa das amostras do cabo de 40~60mm, da linha central longitudinal da linha central vertical sobre o cabo 100~120mm da tocha.
