Equipamento de teste vertical completo da resistência do fogo para produtos da construção
Detalhes do produto:
Lugar de origem: China
Marca: YUYANG
Certificação: BS 476 (20-23) – BS EN 1363 (1-2) – BS EN 1364 (1) – BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 – ASTM E 119 – ASTM E 814 - UL10 (B-C) - UL 263 – UL 1709 - UL10 (B-C) – UL 1479 – UL 2079 -- ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009
Número do modelo: YY106
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 35~40 dias do trabalho
Termos de pagamento: T / T, L / C, Western Union
Habilidade da fonte: 2 grupos pelo quarto
Contato
Descrição de produto detalhada
Poder: Electronic Nome do produto: Equipamento de testes do fogo
Número do modelo: Fornalha vertical do teste de resistência do fogo Uso: Teste de resistência do fogo para produtos da construção
Padrões de ASTM: ASTM E 119 – ASTM E 814 Padrões do EN das BS: EN 1363 DAS BS 476 (20-23) – BS (1-2) – EN 1634-1 DO EN 1364 (1) – EN 1366 DO EN 1365 (1) BS DAS BS
Padrões do UL: (B-C) - UL UL10 263 – UL 1479 DO UL 1709 - UL10 (B-C) – – UL 2079 Padrões de ISO: ISO 3008 DO ISO 834 (1, 4, 8) - – ISO 3009
Realçar:

equipamento de teste da chama

,

Instrumento do teste da inflamabilidade





Equipamento de testes vertical da inflamabilidade da resistência de fogo da grande escala do ISO 834 de ASTM E119





DESCRIÇÃO GERAL



A fornalha vertical completa do teste de resistência do fogo projetada empregar combustíveis líquidos ou gasosos e é capaz do aquecimento do vertical que separa elementos em uma cara

Os forros de fornalha consistem em materiais refratários com densidades de menos de 1000 kg/m3and estes constituem mais de 70% da superfície internamente exposta da fornalha.

A fornalha é feito por encomenda fornecer as condições da exposição do fogo no que diz respeito à exposição térmica e exercê-las pressão sobre e cumprir às exigências de padrões do CEN, do ISO e do OMI.



A dimensão interna mínima da câmara mede 4000 milímetros x largo 3000 milímetro x alto 1000 milímetros profundo.

Esta fornalha completa do teste de resistência do fogo será construída na fábrica em unidades modulares e enviada em uns recipientes de 40ft HC. Na chegada, as unidades modulares serão montadas em uma fundação forte preparada pelo cliente.





Embalagem de aço da fornalha



A embalagem da fornalha será feita das seções e das placas do aço estrutural projetadas para o uso robusto. As placas de aço são reforçadas com os C-canais de aço, Eu-feixes e as seções do aço para opor a distorção estrutural devendo aquecer, especialmente às áreas onde os furos são fornecidos na embalagem para queimadores, pares termoelétricos, pontas de prova da pressão, a visão movem.

As placas do ferro fundido são aparafusadas à cara exterior dianteira da fornalha para fornecer uma superfície forte para montar o quadro da limitação do espécime do teste.

Quatro grupos de braçadeiras de travamento automático do rolo são instalados para permitir que o quadro da limitação do espécime do teste sustente firmemente a parte dianteira da fornalha.

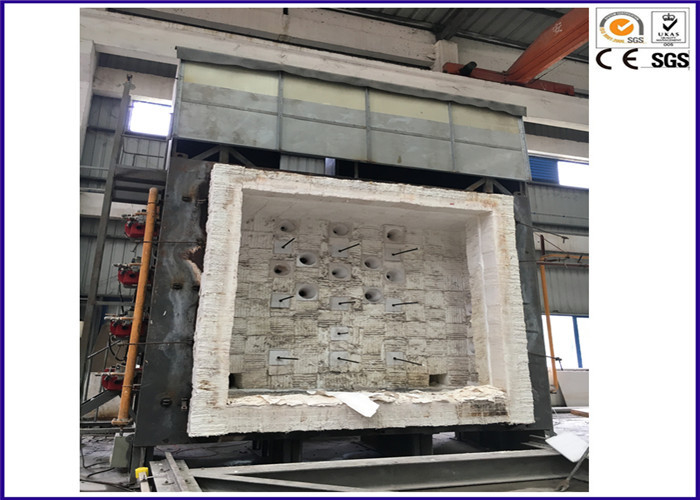

Isolação da fornalha



O forro refratário da fornalha é compreendido dos tijolos refratários de isolamento avaliados em 1430°C com uma densidade de 900 kg/m3 na cara quente e suportados pela isolação do painel de fibras na cara fria. Em uma temperatura do °C 1200, a temperatura de embalagem exterior da fornalha não será mais alta de 75 °C, duas horas no teste de fogo.

A alta temperatura pré-fabricou os blocos feitos de avaliado castable refratário fibra-reforçado no °C 1600 será instalada ao longo do perímetro da abertura da fornalha para fornecer uma superfície protetora para suportar a abrasão constante do quadro do espécime do teste que é montado na fornalha.



Quatro grupos de portos da visão serão colocados na fornalha para trás muram para permitir que os operadores tenham uma ideia completa do espécime do teste durante o teste de fogo. O conjunto do porto da visão é feito da placa de vidro clara de quartzo, abrigado com um cerco refrigerado a ar e isolado para impedir a perda de calor.

A abertura da exaustão da fornalha e a fora-tomada do gás de conduto que contém o amortecedor serão alinhadas com baixa isolação maciça térmica da fibra cerâmica com uma densidade de 128 kg/m3.

Todos os materiais refratários usados para a fornalha poderão suportar o aquecimento e refrigerar cíclicos



Pintura



A embalagem exterior da fornalha será pintada com pintura de prata da alta temperatura da cor.



Sistema de controlo da pressão



Três amortecedores motorizados do aço de oposição de calor serão construídos no conduto do extrato para permitir o controle total da pressão dentro da câmara da fornalha. Os portos ajustáveis do extrato serão fornecidos igualmente para permitir a taxa de extração de ser variado em posições diferentes dentro da câmara da fornalha. Os amortecedores de aço motorizados serão capazes do ajuste da sala de comando designada através do sistema de gestão dos dados de teste do fogo.



Sistema da combustão



Doze queimadores do LPG premixed/gás natural serão fornecidos em que, 6 unidades serão instaladas no lado de mão esquerda da parede de fornalha que mede 3 medidores x 1,3 medidores e os outros 6 no lado do assistente.



O equipamento de combustão consistirá:



12 – queimadores de mistura de bocal do gás

12 – válvulas de controle do equilíbrio do ar

12 – válvulas de controle do equilíbrio do gás

12 – reguladores piloto do gás

12 – válvulas cortadas do gás aos queimadores

12 – controle de segurança totalmente automático de queimador de gás

12 – ignição, transformador e cabo de faísca

12 – varredor ultravioleta

12 – tubulações de ar flexíveis

12 – tubulações de gás flexíveis

12 – válvulas de borboleta manuais do ar

3 – válvulas cortadas do gás principal

6 – interruptores de pressão do gás com conectores

30 – manômetros de gás

3 -- Válvulas da relação do gás de ar micro

3 -- Ventilador do ar de combustão

3 -- Filtro principal do gás

3 -- Regulador principal do gás



Os queimadores serão apropriados para o uso com gás de petróleo natural ou liquefeito (para ser confirmado pelo cliente na altura da ordem)

Todos os queimadores serão equipados com as características padrão da segurança, incluindo aqueles detalhados acima, e cumprirão com as normas de segurança locais do gás.

Os blocos do queimador serão fabricados do material castable que compreende a alumina de nominalmente 80% e poderão suportar o choque térmico regular associado com a condução deste tipo de teste.



Sistema do gás e da distribuição de ar



Três fãs de sopro do ar serão fornecidos ao ar da fonte ao sistema da combustão da fornalha e para oxigenar a atmosfera da fornalha para cumprir a exigência padrão do teste de fogo que refere-se o nível mínimo do oxigênio.

Os fãs serão operados do painel de controle da combustão na sala de comando da fornalha.

Toda a tubagem de interconexão do ar será pré-fabricada na fábrica para a facilidade da manipulação e conectada no local. Os fãs serão fornecidos com isolar amortecedores.



Antes da fabricação, o roteamento de todo o encanamento de gás interno com conexão à válvula cortada do gás principal será discutido com o cliente para combinar a disposição da construção do laboratório. A válvula cortada principal será fornecida e conectada ao sistema de abastecimento de gás.

O sistema do gás e da distribuição de ar cumprirá com todas as exigências de segurança no país. Todo o encanamento do gás e do ar será pintado em cores internacionalmente concordadas da identificação.



Sistema e chaminé da extração



Um sistema da extração será fornecido e incluirá um fã e um conduto do extrato que canalizam para controlar a taxa da evacuação de gás de combustão quentes da fornalha à chaminé durante um teste.

O fã da extração será ativado da sala de comando, de um interruptor que possa ser ajustado no modo de operação automática ou manual.

Toda a canalização do gás de exaustão entre o fã do extrato e a fornalha será construída das seções de aço pré-fabricadas e montada no local. A canalização será isolada para suportar o aquecimento regular e os ciclos refrigerando típicos do acendimento do grupo datilografam, testes de resistência do fogo. A superfície externo da canalização será pintada com pintura de alta temperatura para a proteção contra a corrosão.



Um indutor do esboço será fornecido para diluir os gás de exaustão para reduzir a temperatura dos gás que passam no fã do extrato a abaixo aquele da temperatura de funcionamento do fã. Este gás de exaustão da baixa temperatura será evacuado então na chaminé.

Uma chaminé que tem um diâmetro interno de 950mm e uma altura mínima de 3 medidores acima do ponto o mais alto do telhado pode ser fornecida, se pedido pelo cliente, ou nós podemos fornecer os desenhos ao cliente para permiti-lo de construir o este ele mesmo no local. Esta chaminé será feita do aço suave. Projetou ser autônomo, o cliente tem que preparar uma fundação que seja projetada virando devido à carga de vento e ao pagamento do solo. Para impedir chamuscar ou ferimento ao pessoal do laboratório, a chaminé serão isolados até 3 medidores de altura.

A cotação para o projeto e a fabricação da chaminé e da canalização pode ser fornecida uma vez que a informação na construção do laboratório está disponível.



Plataforma/passagem



Uma plataforma/passagem completas será fornecida que seja projetada permitir o acesso seguro e conveniente aos portos da visão e a toda a instrumentação posicionada nos lados e na parte traseira da fornalha. O conjunto será fornecido com os corrimão e os kickplates apropriados para assegurar o uso seguro por operadores e por clientes. A superfície da passagem incluirá a disposição para deslizar de minimização dos pessoais que usam o.



Termômetros da placa



Nove termômetros da placa, como especificado nos padrões relevantes do CEN serão fornecidos e serão equidistantes sobre o plano da área exposta do espécime. As posições dos termômetros na fornalha satisfarão as exigências dos padrões relevantes do CEN. Os termômetros serão capazes da conexão ao sistema por aquisição de dados e de manipulação de dados automatizado para permitir a monitoração e a gravação da temperatura da fornalha antes e durante testes.



Pares termoelétricos da fornalha



Nove pares termoelétricos da fornalha que têm a especificação dada no método relevante do teste do OMI, serão fornecidos. A disposição será feita encontrá-los nas posições exigidas através da parede traseira da fornalha. Serão protegidos pela tubulação resistente ao calor apropriada para minimizar a distorção durante testes. Os pares termoelétricos serão conectados ao sistema por aquisição de dados e de manipulação de dados automatizado para permitir a monitoração e a gravação da temperatura da fornalha antes e durante testes.



Caixas de conexão da instrumentação



Uma caixa de conexão da instrumentação será fornecida em um lugar conveniente perto da fornalha, o lugar sendo protegido do calor da fornalha, para permitir toda a instrumentação de ser conectado com o esforço mínimo. A caixa conterá as conexões individualmente numeradas que são ligadas pelo multi-núcleo às conexões correspondentemente numeradas na sala de comando designada que será conectada por sua vez ao sistema por aquisição de dados e de manipulação de dados automatizado para permitir a monitoração e a gravação da instrumentação antes, durante e depois dos testes.



Termômetro da temperatura ambiental



Um termômetro da temperatura ambiental para monitorar e gravar a temperatura ambiental do laboratório antes e durante dos testes será fornecido e conectado ao sistema por aquisição de dados e de manipulação de dados automatizado para permitir a monitoração e a gravação da temperatura antes e durante testes.



Transdutores de pressão



Dois transdutores de pressão serão fornecidos e ficados situados em posições apropriadas para satisfazer as exigências dos padrões relevantes. Os transdutores serão móveis entre posições, se for necessário, e serão conectados ao sistema por aquisição de dados e de manipulação de dados automatizado para permitir a monitoração e a gravação das saídas em intervalos predeterminados.



Pontos de batida do analisador do oxigênio



A disposição será feita na fornalha para provar e medir a concentração de oxigênio em intervalos regulares durante o teste de resistência do fogo.

Uma linha de amostra permanente com conexão será fornecida para permitir um analisador do oxigênio de ser conectado para provar os gás da fornalha e o sinal gerados do analisador a ser gravado no sistema de gestão dos dados de teste do fogo e indicado na tela de monitor



Dispositivo de medição da deformação



Um dispositivo portátil do laser para medir a deflexão dos espécimes de sua posição original em seu centro será fornecido e cumprirá com as exigências dos padrões relevantes do CEN.



Dispositivo cronometrando



Um dispositivo cronometrando que tem uma grande exposição que possa facilmente ser considerada testando o pessoal durante um teste e seja claramente visível em fotografias do espécime durante o teste, será fornecido. O dispositivo será ligado ao sistema de gestão dos dados de teste da resistência de fogo para assegurar-se de que comece ao mesmo tempo que o sistema de controlo. O dispositivo será capaz de indicar o tempo decorrido ao segundo o mais próximo e exato dentro a 1 segundo em de uma hora.

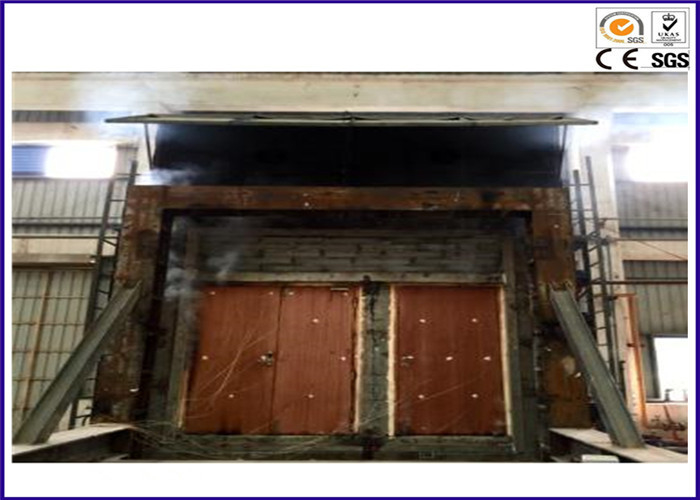

Equipamento de teste vertical completo da resistência do fogo para produtos da construção 0

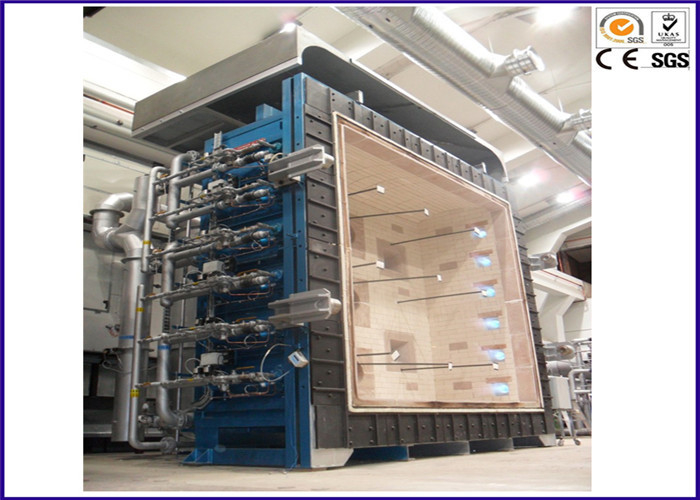

Equipamento de teste vertical completo da resistência do fogo para produtos da construção 1
